产品简介
调频串联谐振耐压试验成套装置技术指标
一.产品介绍
调频串联谐振耐压试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
产品别称：串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置
电压波形
正弦波，波形畸变率＜1.0%
输出频率
30～300Hz
工作制
满功率输出下，连续工作时间60min
品质因数
>30
输入工作电源
单相380/220V±10%，50Hz
环境温度
－10℃～+50℃
相对湿度
＜95%，无凝露状况
适用范围
电缆变频谐振装置
发电机交流耐压装置
变电站电气设备交流耐压谐振装置
CVT检验用谐振升压装置
额定输出电压
0～1000kV及其以下
输出频率
30～300Hz
谐振电压波形
纯正弦波，波形畸变率≤1.0%
工作时间
满功率连续工作时间60min
品质因数
30~90
频率调节灵敏度
0.1Hz
不稳定度
＜0.05%
8.工作电源： 380/220V±15%/50Hz±5%
二、高压电抗器
三、激励变压器
四、电容分压器
变配电站做预防性耐压试验时变频串联谐振试验装置系列产品配置及适用范围
产品型号
输入电压(v)
输出电压(kV)
容量(kVA)
适用范围
主要配置
1.31500kVA及以下35kV电力变2.35kVA断路器及闭母线、绝缘子
3.10kV（300 m㎡）电缆2000m
4.35kv（300 m㎡）电缆500m
5kW变频源1台
5kVA励磁变1台
电抗器4台27kV/1A
分压器100kV
1.110kVA断路器及母线2.110kVA GIS≤10隔断3.35kv（300 m㎡）电缆1500m
4.10kV（300 m㎡）电缆3km
5.110kv全绝缘主变压器
10kW变频源1台
10kVA励磁变1台
电抗器4台54kV/1A
分压器200kV
1.110kV GIS开关和电力变
2.10kV（300 m㎡）电缆5km
3.35kV（300 m㎡）电缆2km
15kW变频源1台
15kVA励磁变1台
电抗器5台54kV/1A
分压器300kV
2.110kV GIS 开关和电力主变
10kW 变频源 1 台
10kVA 励磁变 1台
电抗器 4 台100kV/0.5A
分压器 400kV
1.220kV GIS 开关和电力变
2.10kV （300 m ㎡）电缆4km
3.35kV （300 m ㎡）电缆1km
20kW 变频源1台
20kVA励磁变 1 台
电抗器 4 台100kV/1A 分压器 400kV
1.110KVA 断路器及母线
2.110kVA GIS≤10 隔断3.110kV （300 m ㎡）电缆800m
4.35kv （300 m ㎡）电缆3km
5.10kV （300 m ㎡）电缆6km
6.110kv 全绝缘主变压器
25kW 变频源 1 台
25kVA 励磁变 1台
电抗器 4 台65kV/2A
分压器 300kV
1.220kVA 及以下电压互感器
2.电流互感器
3.220kVA 及以下穿墙套管4.220kVA 及以下支柱绝缘子、隔离开关
5.220kV 及以下断路器
6.220kV 及其以下绝缘工器具
20kW 变频源 1 台
20kVA 励磁变 1台
电抗器 4 台125kV/1A
分压器 500kV
2. 35kv （ 300 m ㎡）电缆110m
3.35-220kV GIS 、主变、开关、绝缘子
30kW 变频源 1 台
30kVA 励磁变 1台
电抗器 5 台120kV/1A
分压器 600kV
2.220kv （ 300 m ㎡）电缆 500m
3.35-500kV GIS 、主变、开关、绝缘子
40kW 变频源 1 台
40kVA 励磁变 1台
电抗器 4 台200kV/1A
分压器 800kV
调频串联谐振耐压试验成套装置适用于大容量，高电压的电容性试品的交接和预防性试验，兼顾较宽的适用范围，采用串联谐振的原理满足交/直流耐试验，常用于电缆耐压试验。
电缆专用便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

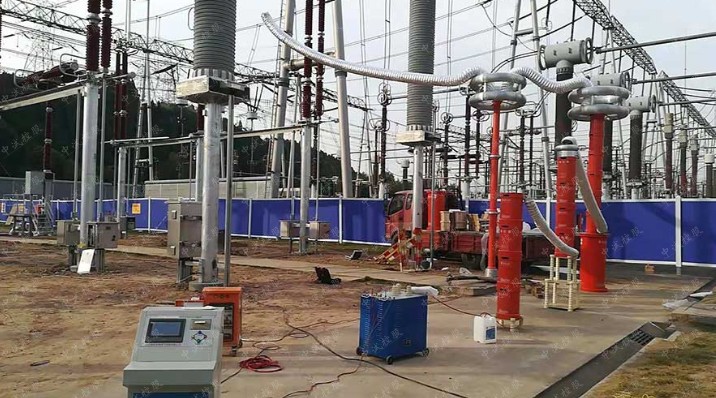

变配电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口变频器，输出稳定，具有各种过流过压欠压等保护，频率分辨率为0.001HZ，在30～300Hz时频率细度可达0.01Hz，确保在整个频率区间内输出波形良好.
二.产品参数
常用设备主要配置及技术参数举例说明 :
一、变频电源：
技术参数:
1.额定功率：6kW；供参考，根据不同容量的被试品功率不同，
2.输入电压：单相 380V±5% 或单相220V±5% 45～65Hz，（常规试验时，请用单相380V电压）当电源为380V时，可做额定负载试验。
3.输出电压：0～400V可调
4.输出电压频率：30～300Hz
5.频率调节:0.1Hz自动调节或是手动调节
6.频率不稳定度:≤0.02%
7.输出电流：0～30A（根据不同需求进行增加或减小）
技术参数
1.额定工作电压：27kV
2.额定工作电流：1A
3.额定电感量：146H
4.连续工作时间：30min
5.温升：小于60度
6.工作频率：20~300Hz
技术参数
1.额定容量：6kVA
2.输入电压：200V/400V，当输入是400V时，把低压端串联，当输入是200V时，把低压端并联。
3.输出电压：1kV/3kV/5kV
4.输出电流：6A/2A/1.2A
性能特点
1.冷却方式：环氧树脂浇注式结构，绝缘耐热等级为B级。
2.高、低压绕组及铁芯间均设静电屏蔽层，既作为励磁变压器，又是隔离变压器。
技术参数
1.自身电容量：600pF
2.工作频率：20～300Hz
3.不确定度：1.5%
4.额定电压:110kV
ZSTF-108/108
380
0-108
108
ZSTF-216/216
380
0-216
216
ZSTF-270/270
380
0-270
270
ZSTF-200/400
380
0-400
200
1.220kV GIS 开关和电力主变
ZSTF-400/400
380
0-400
400
ZSTF-520/260
380
0-260
520
ZSTF-500/500
380
0-500
500
ZSTF-600/600
380
0-600
600
1.110kV （ 300 m ㎡）电缆 800m
ZSTF-800/800
380
0-800
800
1.110kV（300 m ㎡）电缆 800m
