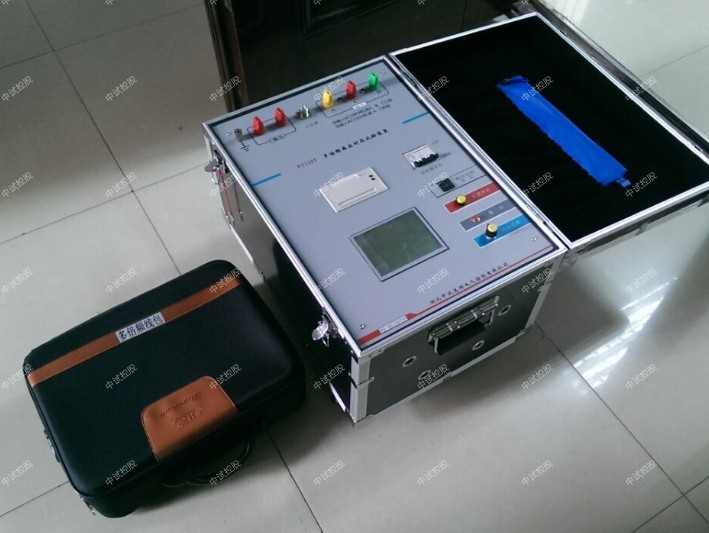

多倍频感应耐压测试仪

产品简介

多倍频感应耐压测试仪

感应耐压试验时多倍频与三倍频设备，使用那种好?

随着国民经济的快速发展，原供电系统的10KV供电电压等级已无法满足越来越大的电力负荷的需求。中试控股为适应这种情况，35KV、110KV、220KV供电等级的电力变压器已在包钢得到了广泛的应用。
　　 由于35KV以上的电力变压器的绝缘材料及处理工艺的复杂要求，全部做成分级绝缘变压器。也就是人们常说的半绝缘变压器。也就是说，变压器高压绕组的绝缘不是同一水平，绕组端部绝缘较高，中点绝缘相对较低。这就对变压器的试验也提出了更高的要求。传统的外施耐压在这里已不再适用，必须采用感应耐压的方法。

多倍频感应耐压测试仪感应耐压的方法是通过被试变压器本身，通过在变压器低压绕组上施加电压，使得在变压器高压绕组上感应出较高的试验电压来实现的。

在正常的条件下，多倍频感应耐压测试仪感应出试验所需的电压，需要的励磁电流相应的加大，又因为变压器的铁芯存在饱和现象，势必会导致励磁电流急剧增加，而电压增加却不一定能满足要求。并且还需要大容量超高压的试验设备，所以现有试验设备的能力不能完成。因此，中试控股一般采用倍频感应的方法进行耐压试验。提高频率从而提高变压器铁芯的饱和点，使得在工频条件下无法实现的耐压试验得以实现。

传统的倍频试验都是指三倍频试验，实现方法是将变压器接成开口三角形，获得三倍频150hz的电压。

全新ZSDBF多倍频电源，采用电力电子技术、高效输出50、100、150、200Hz正弦波信号，用于电压互感器、变压器的感应耐压试验。自动化、避免容升效应，不损坏设备、体积小、重量轻。

电子式多倍频发生器是作用是什么？有哪些优点？

当我们接触电子式多倍频发生器的时候，就会知道它是测量纵绝缘试验的重要装置。纵绝缘感应耐压试验是检测变压器、互感器质量是否符合标准的一项重要的试验。试验需要通过倍频电源装置，施加试验电压，从而进行耐压试验。以保证变压器、互感器使用质量，从而避免安全故障的发生。

       根据以上试验作用，电子式多倍频发生器通过不断累积用户使用体验，总结经验问题，设备不断更新换代，经过专业为满足试验要求解决各种已知问题而精心设计制造而成。经过大量用户使用证明：仪器操作简单，性能稳定，能较好地满足变压器、互感器感应耐压试验的需要。

       电子式多倍频发生器还有很多其他的优点。中试控股仪器核心部分使用变频调节器，采用电力电子技术，试验数据更加精确。仪器的其他功能，比如参数预置、保护设置、频率选择、电压调节控制等也都全部采用数字控制技术，使得实验人员的工作负担大大降低，工作效率更高效。仪器内部为计算机控制，存储容量可达3200组试验数据。并且采用触摸式操作方式，配备热敏打印机进行数据打印功能。除此之外，仪器的外置LC滤波回路，可以保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

       不仅如此，新的仪器摒弃了传统的三相五柱式三倍频发生器的产生原理，采用了更加先进进步的方法，让仪器变得体积小、重量轻，更加便于携带，便于大功率化。仪器不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。仪器在操作上接线简单，对现场试验电源容量的要求，也有很大程度的降低。

       这些都是电子式多倍频发生器的优点。电子式多倍频发生器的优点很多，并且作用强大，是电力工作者的得力助手。

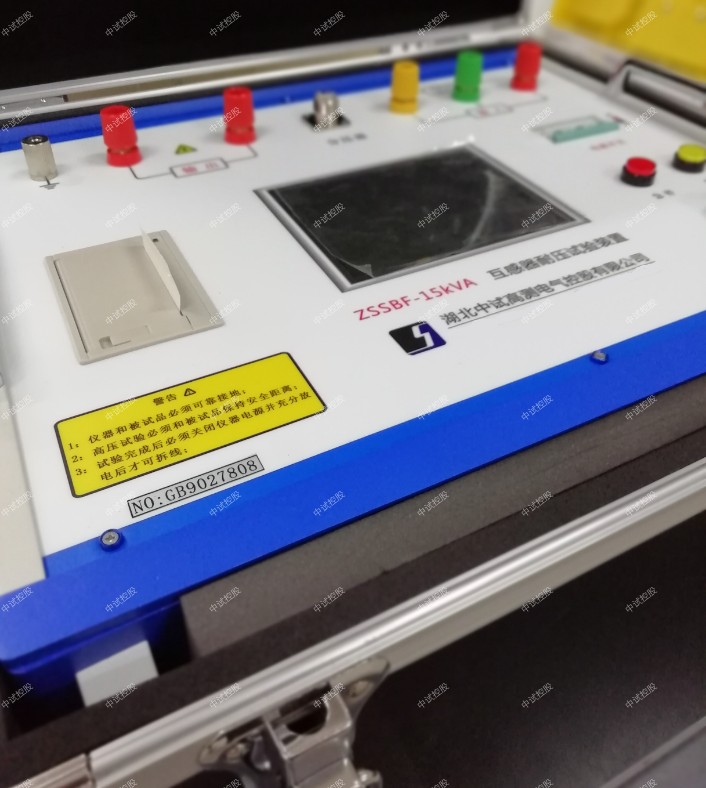

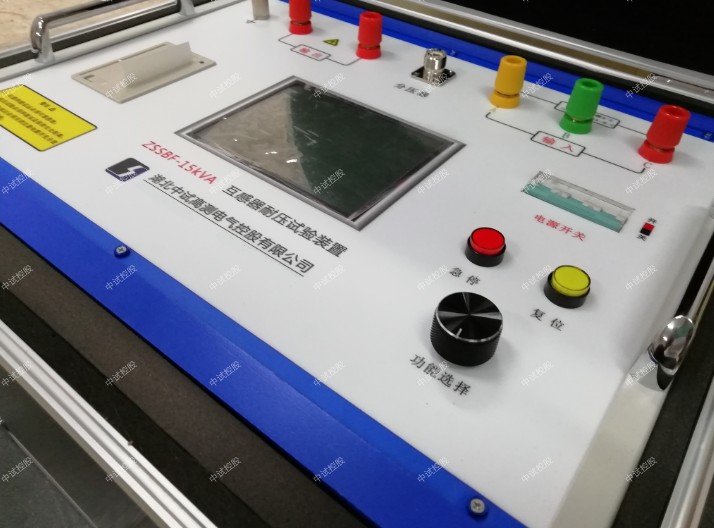

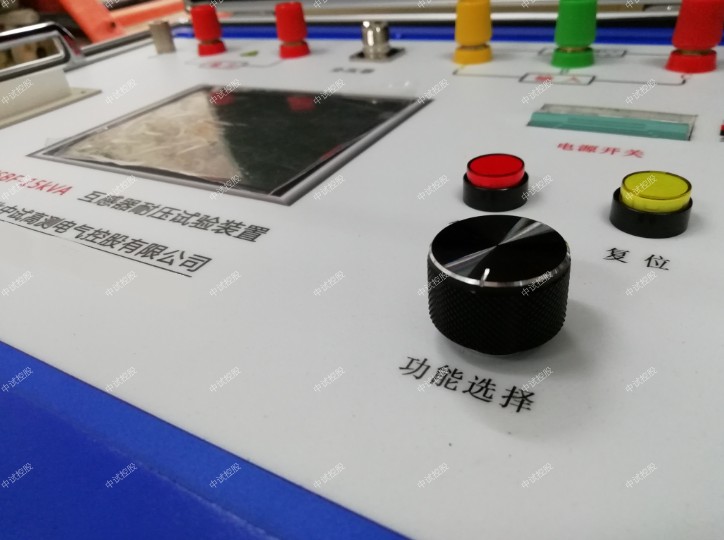

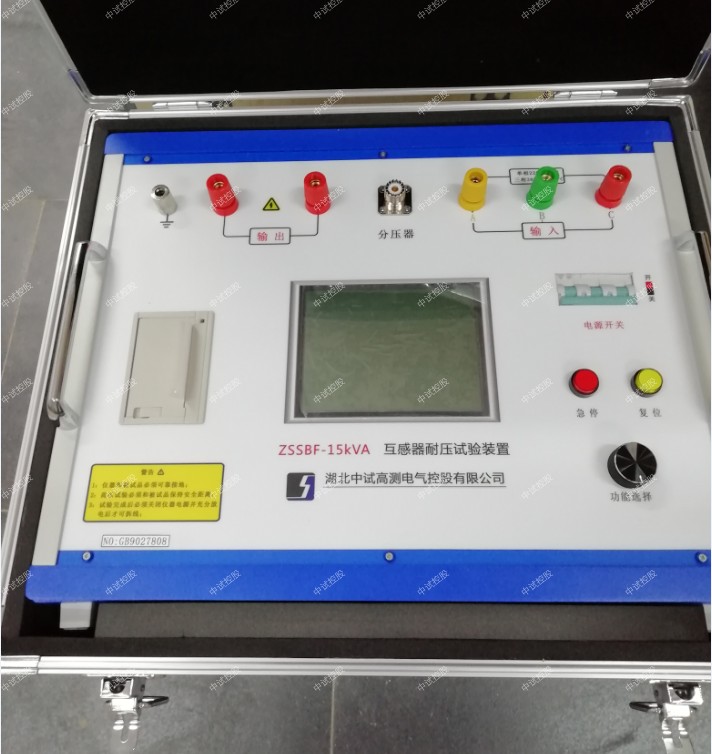

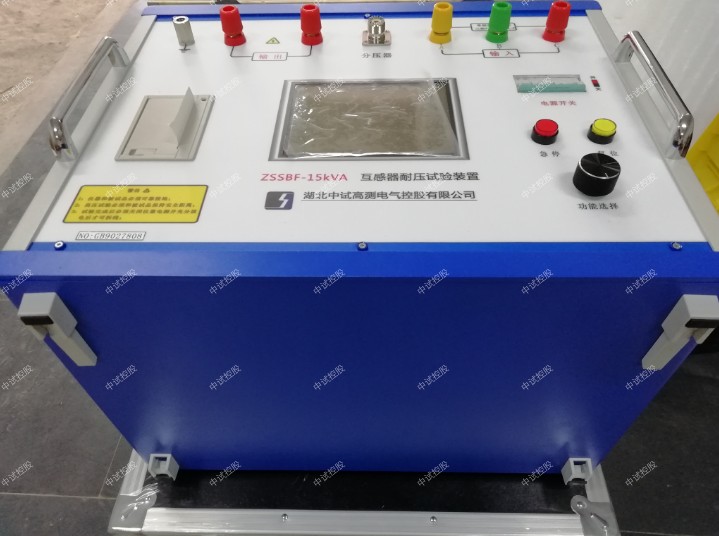

ZSDBF-10KVA 多倍频感应耐压试验装置、多倍频感应耐压测试仪

一、性能介绍
1.1概述
电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的感应耐压试验装置采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。多倍频感应耐压测试仪采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。中试控股仪器采用一体化结构，重量轻，便于携带。

注意：最小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。

主要特点：
一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。

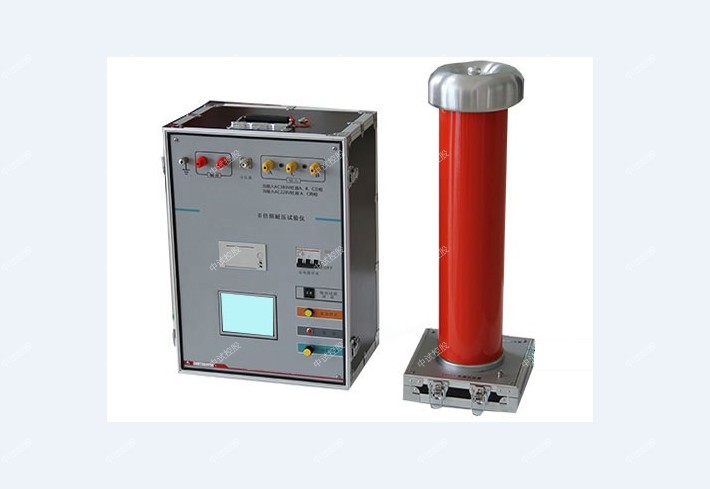

防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。
保护全面       仪器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       多倍频感应耐压测试仪采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       中试控股仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       采用抗震设计，长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件：     环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供电，功率减半
输出频率：      固定频率：50Hz、75Hz、100Hz、150Hz、200Hz
可调频率：30Hz～200Hz   调节细度0.1 Hz
输出电压：      30～350V正弦波
输出功率：      10KW
最大输出电压：  400V
最大输出电流：  25A
电压最小分辨率：0.01V
电流最小分辨率：0.001A
电压电流精度：  ±1%
外形尺寸（mm）： 440（长）×350（宽）×340（高）
仪器重量：      约27kg

1、感应耐压试验装置 1台
2、电源输入线（AC220V和AC380V） 各1套
3、输出线 1套
4、分压器 1台
5、分压器连接线 1根
6、高压硅胶线 1根
7、接地线 2根
8、打印纸 2卷

电子式多倍频发生器有什么特点？工作原理是什么？

变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应中试控股耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

ZS1102B电子式多倍频发生器是为满足上述要求而设计制造，经过广大使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，中试控股全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组。
多倍频感应耐压测试仪采用触摸式操作方式，配备热敏打印机进行汉字打印。
可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
由于摒弃了传统的三相五柱式三倍频发生器的产生原理，中试控股由此带来了如下几个优点：

1. 体积小、重量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。
