产品简介
10KV/35KV变配电所综保后台系统调试设备
常规继电保护缺点:常规继电保护是中试控股采用继电器组合而成的,比如:过流继电器、时间继电器、中间继电器、等通过复杂的组合,来实现保护功能
它的缺点:
1.占的空间大,安装不方便
2.采用的继电器触点多,大大降低了保护的灵敏度和可靠性
3.调试、检修复杂,一般要停电才能进行,影响正常
4.没有灵活性,当CT变比改动后,保护定值修改要在继电器上调节,有时候还要更换.
5.使用寿命太短,由于继电器线圈的老化直接影响保护的可靠动作.
6.继电器保护功能单一,要安装各种表计才能观察实时负荷
7.数据不能远方监控,无法实现远程控制
8.继电器自身不具备控功能,中试控股当继电器线圈短路后,不到现场是不能发现的.
9.继电器保护是直接和电器设备连接的,中间没有光电隔离,容易遭受雷击.
10.常规保护已经逐渐淘汰,很多继电器已经停止使用.
11.维护复杂,故障后很难找到问题.
12.运行维护工作量大,运行成本比微机保护增加60%左右.
13.操作复杂、可靠性低,在以往的运行经验中发现很多事故的发生主要原因有两条:A人为原因:因为自动化水平低,操作复杂而造成事故发生.B继电保护设备性能水平低,二次设备不能有效的发现故障.
10KV/35KV变配电所综保后台系统调试设备
微机保护优点:
1.微机保护是采用单片机原来,系统具备采集、监视、控制、自检查功能、通过一台设备可以发现:中试控股输电线路的故障,输电线路的负荷、自身的运行情况(当设备自身某种故障,微机保护通过自检功能,把故障进行呈现),采用计算机原理进行远程控制和视.
2.由于微机保护采用各种电力逻辑运算来实现保护功能,所以只需要采集线路上的电流电压,这样大大简化了接线.
3.微机保护的保护出口、遥控出口、就地控制出口都是通过一组继电器动作的,所以非常可靠.
4.微机保护采用计算机控制功能,保护定值、保护功能、保护手段采用程序逻辑,这样可以随时修改保护参数,修改保护功能,不用重新调试.
5.微机保护还具备通讯功能,可以通过网络把用户所需要的各种数据传输到中心,进行集中调度.
6.微机保护采用光电隔离技术,把所有采集上来的电信号统一形成光信号,中试控股这样有强电流攻击时候,设备可以建立自身保护机制.
7.微机保护采用CPU进行数据处理,加大了数据处理速度.
8.微机保护的寿命长,由于设备在正常状态处于休眠状态,中试控股只有程序实时运行,各个元器件的寿命大大加长.
9.微机保护具备时钟同步功能,对于故障可以记录,中试控股采用故障录波的方式把故障记录下来,便于对故障的分析.
10.微机保护采用了多层印刷板和表面贴装技术,因而具有很高的可靠性和抗干
简介

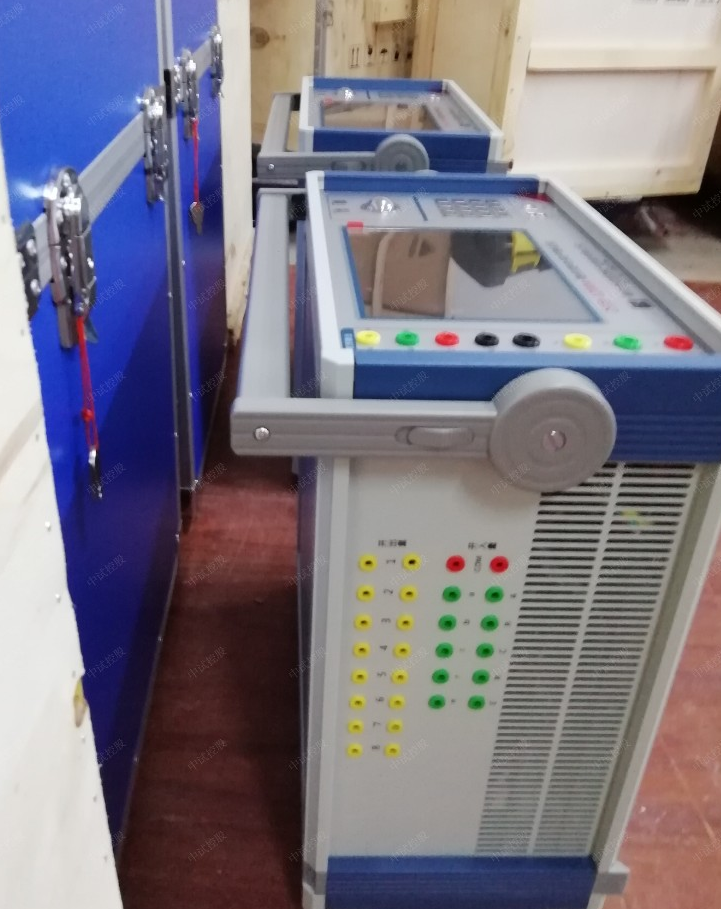

1、ZSJB-1200B微机继电保护测试仪(6相工控机型) 、10KV/35KV变配电所综保后台系统调试设备本装置采用高性能工控机作为控制微机，直接运行Window操作系统。
2、试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。
3、微机继电保护测试仪对测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。ZSJB-1200B微机继电保护测试仪(6相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，中试控股认真总结前几代产品的开发、经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
特征
1.10KV/35KV变配电所综保后台系统调试设备输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。
2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3.输出端采用高保真、高可靠性模块式线性功放，而非开关型功放。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进 技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6.设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
7.新一代ZSJB-1200B测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8.提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等。
10.散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
参数
交流电流输出
六相电流输出时每相输出 0～30A 输出精度：＜0.1级
三相电流输出时每相输出 0～60A
六相并联电流输出 0～180A
相电流长时间允许工作值 10A
相电流最大输出功率 80VA
六相并联电流最大输出时允许工作时间 10s
频率范围 0～1000Hz
谐波次数(基波) 0～20次
直流电流输出
电流输出 0～±10A/每相，0～±60A/6并 输出精度：＜0.5级
最大输出负载电压 18V
交流电压输出
相电压输出 0～120V 输出精度：＜0.1级
线电压输出 0～240V
相电压/线电压输出功率 80VA/100VA
频率范围 20～1000Hz
谐波次数(基波) 1～20次
直流电压输出
相电压输出幅值 0～±160V 输出精度：＜0.5级
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA/140VA

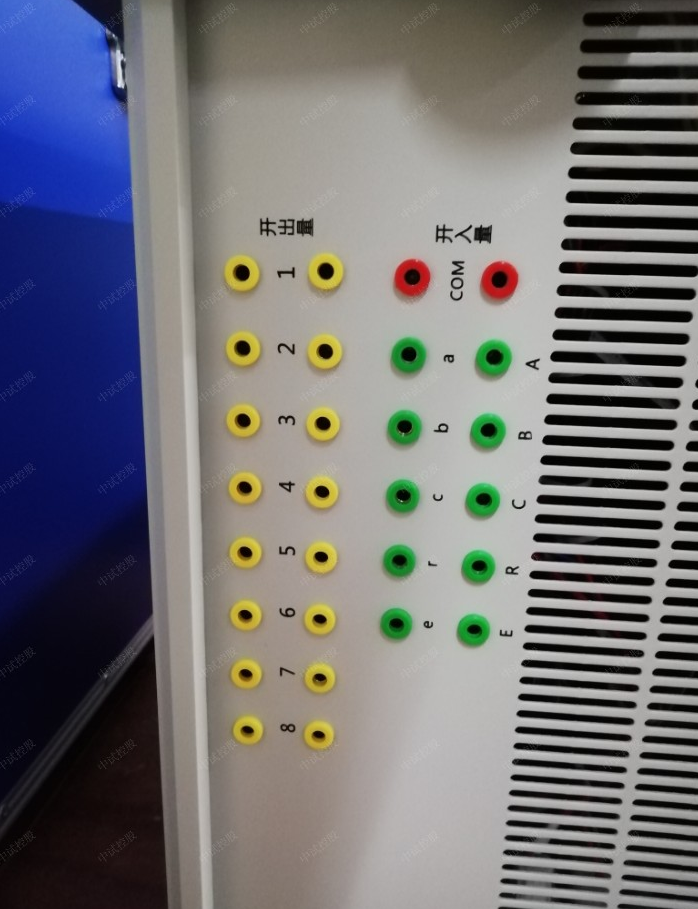

开关量输入
通 道 数 10对
输入方式 空接点：1～20mA，24V
电位接点接入：“0”：0～＋6V；“1”：＋11V～＋250V
开关量输出
通 道 数 8对
输出方式 DC：220V/0.2A；AC：220V/0.5A
时间测量
0.1ms～9999s 测量精度：＜0.1ms
尺 寸
480×360×200mm3
重 量
20kg
电 源
AC 220V±10% 50Hz±10% 10A
环境温度
－10℃～＋50℃
继电保护装置10KV/35KV变配电所综保后台系统调试设备应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。
(1)可靠性是指保护该动体时应可靠动作。不该动作时应可靠不动作。中试控股可靠性是对继电保护装置性能的最根本的要求。
(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。为保证对相邻设备和线路有配合要求
继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四之间紧密，既矛盾又统一。
(1)可靠性是指保护该动体时应可靠动作。不该动作时应可靠不动作。可靠性是对继电保护装置性能的根本的要求。
(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如启动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。
(3)灵敏性是指在设备或线路的被保护范围内发生金属性短路时，中试控股保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。
选择性和灵敏性的要求，通过继电保护的整定实现。
(4)速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。一般从装设速动保护(如高频保护、差动保护)、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和断路器跳闸时间等方面入手来提高速动性。
