产品简介
10KV/35KV电力检测、调试仪器设备
10KV/35KV电力检测、调试仪器设备用耐压试验器做耐压试验,35KV升压到2.5-3.5倍电压后稳压5分钟再泄压,有相关的耐压试验或电调规范(DL/T 596-2005 中试控股电力设备预防性试验规程).
中试控股根据GB/T12706-2008标准要求:10kV交联聚乙烯电缆的例行耐压试验是施加交流电压30.5kV/5min.35kV交联聚乙烯电缆的例行耐压试验是施加交流电压65kV/30min或91kV/5min
一、应用范围

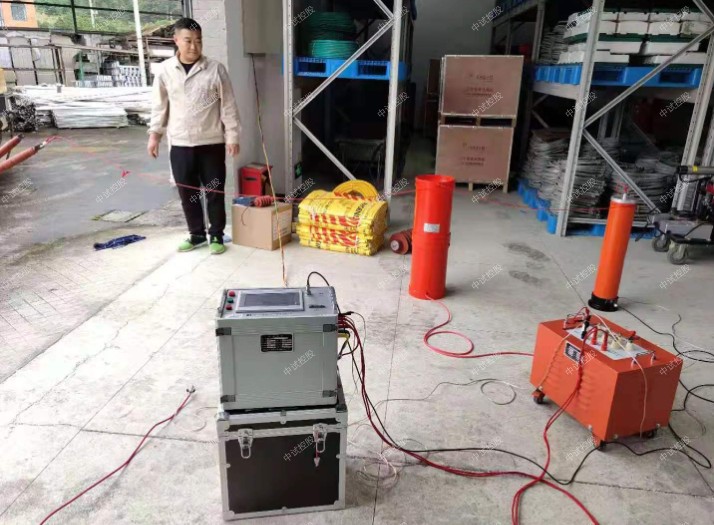

10KV/35KV电力检测、调试仪器设备变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，中试控股通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。中试控股适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
适用于66KV、110KV、220KV、500KV、GIS交流耐压试验
适用于大型发电机组、电力变压器工频耐压
适用于电力变压器的感应耐压试验
二、主要性能指标及特点
2．1主要技术指标
（1）工作温度范围：-10~45℃
（2）工作湿度范围：≤90%
（3）海拔：≤1000m
（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz
（5）供电电源容量：0-300KW
（6）额定输出电压：0-1000KV
（7）额定输出容量：0-35MVA
（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%
（10）噪音：≤60dB
（11）系统测量精度：1级
（12）输出波形：正弦波，波形畸变率≤1%
（13）电抗器Q值：30-120
（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护
2．2主要特点
2．2．1体积小、重量轻，适合于现场使用
变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
2．2．2安装可靠性高
变频装置采用先进的设计思想、中试控股高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多；整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，中试控股该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）是我公司多年来为了赶超同类产品的世界先进水平不断探索的结果。是该公司内部多名工程师辛勤汗水的技术结晶，该产品实现了与国际水平持平，特别是全套设备在便携性上已赶超了世界同类水平。多次脉冲法的核心技术彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形。彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。
特征
1、国内首家采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
2、国内首家采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代。
3、采用最新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，误卡自动报警功能，双游标移动可精确到0.15米，波形可任意压缩、扩展，重叠，同屏随机显示十个低压脉冲波形供您选择叠加定位，提高测试精度，减少误差。
5、支持最新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
6、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
7、多次脉冲法产生器一次放电，十次低压脉冲，短路波形直观叠加，容易分析，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
8、高压放电部分二种可供用户选择，国内首创高频高压电源8.9kg替换65kg试验变压器和操作箱，填补国内一项空白。
参数
1、可测试各种35KV以下不同电压等级、不同截面、中试控股不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、 可测试铁路通信控制电缆，路灯电缆，机场信号电缆的各类故障。
3、 可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
显示方式：12.1英寸工业级液晶触摸屏（XP操作平台）
存储方式：固定8G
测试方法：低压脉冲法、冲闪电流法、多次脉冲法
操作方式：双操作，触摸笔兼触控鼠标操作
测试距离：不小于60km
最短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m
测试误差：系统误差小于±1%
多次脉冲产生器：冲击电压≤40KV
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
待机时间：可连续使用4小时左右。
工作条件：温度-20℃～﹢40℃，相对湿度80%。
路径仪技术指标：
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
主机重量：9.8kg
环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25℃）
2．2．3试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，试验结果的可靠性和真实性。
10KV/35KV电力检测、调试仪器设备35kv的电缆的耐压试验怎么做?
1、根据电缆长度选择容量合适的实验变压器,一般要大于50kva
2、电压等级至少大于额定电压的3倍,配备4倍额定电压的高压硅堆
3、把电缆头硬外皮拨开,长度大于500 ,中试控股然后把向外分开头分开固定好,高于地面一米
4、用无水酒精或四氯化碳把电缆表面的碳粉擦干净
5、将其中一个头连接到高压硅堆的出线头上,另外两相接地
6、开始升压,速度小于每秒1kv,升到110kv,停顿一分钟不出现跳闸
7、降压断电,然后用放电电阻给电缆放电,可以用新鲜的树枝通过绝缘帮棒到地线上给电缆放电
8、然后给另外两相做9、试验过程应在专门的实验室做,如果没条件或者不方便,需要把实验现场围起来,以免伤及他人
