10KV/35KV电缆检测设备

产品简介

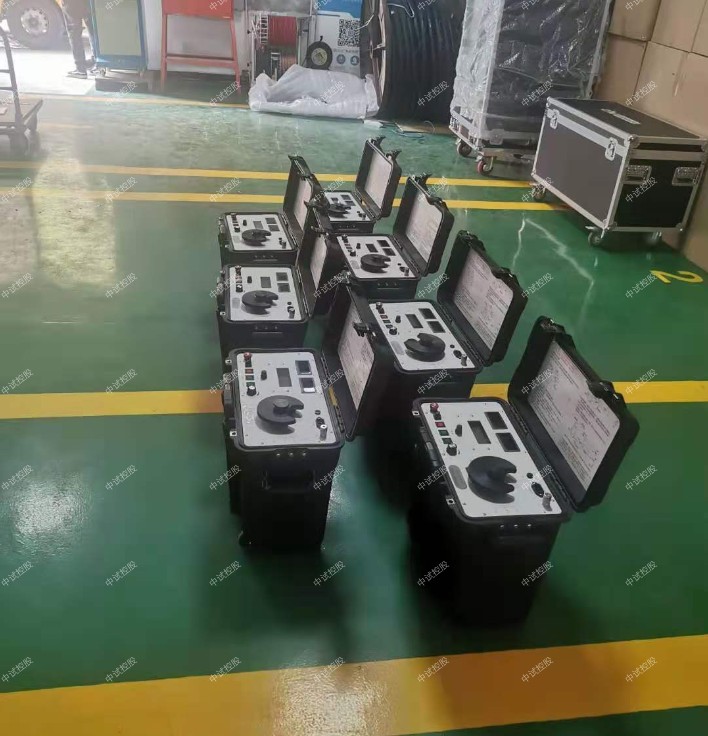

10KV/35KV电缆检测设备

在电缆测试行业里一个的ZSDLY-9000电缆故障测试仪、10KV/35KV电缆检测设备可以减轻工作人员的劳动强度，提高工作效率。中试控股矿用电缆故障测试仪它是由发射机和接收机及感应式探头、电位差式探测架等组成。ZSDLY-9000电缆故障测试仪、电缆故障自动测试仪采用电磁感应方法对光缆电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及*、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

10KV/35KV电缆检测设备参数

一、介绍：
ZSDLY-9000电缆故障测试仪、10KV/35KV电缆检测设备是中试控股迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。测试软件自动识别卡位读取故障距离，特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统中试控股满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，生产遵循中华人民共和国制造计量器具，该套设备型号、品牌已在国家工商总局备案，国家电网，南方电网的合格供应商产品。该系统由测试主机、故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测，以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
二、特性
◆ 国内领先采用工控嵌入式计算机平台系统，全电脑Win7系统操作平台，中试控股集成化软件测试，并配有电缆故障测试软件。
◆ 国内领先采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试;工程塑料机箱，防震防潮实现极强稳定性。
◆ 采用zui新的USB通信接口，采集信号稳定，主机可自动选择zui低6.25MHz、zui高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
◆ 软件实现低压脉冲波形全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏两区显示波形,实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。
◆ 主机支持自带WIFI接收功能，可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作。

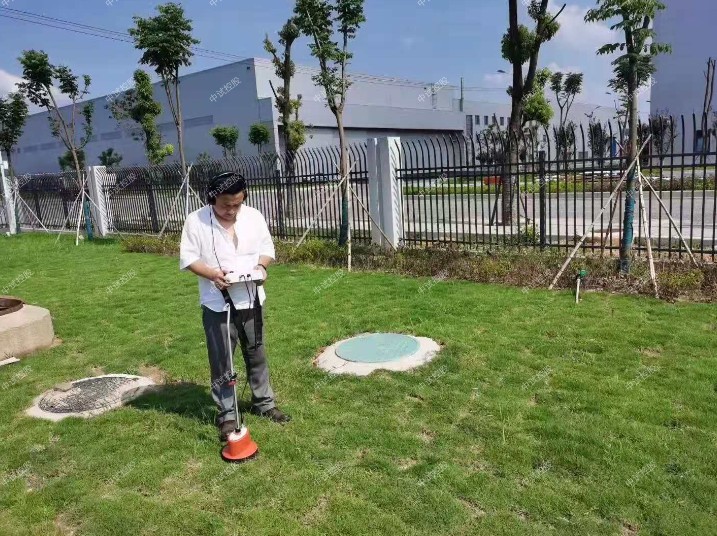

◆ 关键的精确定点仪部分可直接数字显示测试者离故障点距离，中试控股采用背景降噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
◆ 高压放电部分三种可供用户选择，国内领先全新的高频高压电源替换65kg试验变压器和操作箱，内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

三、测试指标
1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各种类型故障。
3、可测量长度已知电缆电波传播速度。
4、可测试电力电缆埋设路径及埋设深度。
显示方式：12.1英寸工业级液晶屏（windows7操作平台） 　　存储空间：固定8G
测试方法：低压脉冲法、冲闪电流法
操作方式：触控鼠标操作
测试距离：不小于60km                 zui短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m                测试误差：系统误差小于±1%
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
采样频率： 100MHz、50MHz、25MHz、12.5MHz、6.25MHz
脉冲宽度：100ns、200ns、1μs、2μs、5μs（软件自动匹配）
电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
待机时间：可连续使用6小时左右。   主机重量：6.2kg      外形尺寸：180mm×300mm×400m
温度-20℃～﹢40℃，相对湿度80%。
服务方式及技术：a、 中试控股手机安卓版测试软件服务；b、波形邮件传输实时分析服务；c、直接用户提供现场测试服务。
四、测试仪面板
（一）测试仪面板示意图如图2所示，请注意根据测试要求选择对应的输出口及开关。
1、电源适配器充电插座：本仪器使用12V3A直冲式充电器，电池充满，需4小时。
2、仪器指示灯：
电源指示：单色二极管，开机正常工作时红灯亮。
欠压指示：红色二极管，欠压时红灯亮，同时报警声响。如主机显示欠压，请你先关机后再插入220V电源适配器进行充电，等待30秒后再开机使用。
脉冲指示：绿色二极管，开机后绿灯亮，工作状态在脉冲法测试状态。
冲闪指示：红色二极管，在工作状态栏，选择高压冲闪，点击采样键，红灯亮。
3、输出插座：仪器使用航空插座，用于测试电缆故障的信号输出。
4、输出振幅：用于调节输入、输出脉冲幅度大小。中试控股使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如图3。调节过大时，反射脉冲相连与基线无交点甚至基准线会变成斜线，如图4。一般采样前，输入振幅旋钮旋转1/3左右，然后根据采样波形大小再进行调节，重新采样。
5、开关：打开该开关即启动主机进入工作界面，请按Windows 7系统提示关机。为了保证程序正常运行，禁止用该开关直接关机。
6、显示屏： 仪器用12.1大屏幕液晶显示屏，严禁用手过压非触摸系统，用右下角触控鼠标或插入外接鼠标进行操作。此显示屏上严禁放置重物或挤压。
7、复位键：测试主板程序刷新复位键。每次开机后先按此键，脉冲指示灯闪灭一次，测试程序即进入工作状态。在测试过程中有端口错误提示时，请退出测试程序，按复位键刷新程序后，在重新进入测试软件。
8、USB接口： 可与该机连接同时操作，能将测试波形及测试数据利用计算机进行处理，存贮，学习分析波形、打印。可用移动上网卡接发邮件，为你现场提供网上服务。
9、电源DC12V:     12V/3A 锂电池专用充电器插座。
10、ZSDLY-9000电缆故障测试仪、电缆故障自动测试仪触控鼠标：和一般笔记本电脑鼠标一样，用于操作整个系统。

第二节  电缆故障测试仪10KV/35KV电缆检测设备软件介绍
一、电缆测试系统主机
1、双击桌面电缆测试图标，屏幕显示主控界面如下图六。
2、关机请按电脑操作系统方式，zui后关掉“开关”电源。建议本机在使用中不要关闭电源，或频繁开关机。
3、如主机显示欠压，请插入主机专用充电器，可以继续工作。充电状态下，充电器指示灯为红色，电池充满时为绿色。
二、测试系统控制面板介绍
按“电缆故障测试”键，系统进入测试面板，测试面板可分为四部分：菜单栏、状态栏、图形显示区、功能键区。

    红色标识为单屏显示按键，上半部分为实时波形。下半部分为手动分析区，双击上方波形即可载入下方手动分析区。
（１）、菜单栏
　　菜单栏包括二个菜单：
“数据管理”菜单：包括，“打开文件”，“保存文件”两个菜单项。
选择“打开文件”可调出以前测试时存在磁盘内的波形；选择“保存文件”可以将测试的波形和数据存储于电脑中，作为保存资料。
“报告生成”可将屏幕显示内容形成一个“中试控股电缆故障测试报告”格式，选择“打印”或“关闭”键来完成你所要的工作；选“保存”可将测试的波形和数据存储于电脑的硬盘或者软盘中，作为资料保存；
（２）、工作状态栏
　　工作状态栏里显示个五方面的信息：依次显示在屏幕的右侧，“采样频率”，“测试方式”“电波速度”“故障距离”，“检测日期”。在测试时以上数据都会根据你的测试选择自动链接并自动对应在“自动波形区”和“手动波形区”显示出来。
（３）、波形显示区
　　波形显示区用来显示采样所得的波形，分 “自动波形区”和“手动波形区”，本软件采用特殊技术，在测试时“自动波形区”会自动优化一个波形，在用低压脉冲法测试是会自动卡位，自动计算出故障距离来，高压冲闪法测试无此功能。但是在“自动波形区”选一个波形双击就马上在“手动波形区”就可以现出波形，你可以在此分析和处理并卡位。第一条游标线为起始定位游标，第二条游标为终点卡位游标，鼠标点击到拐点，游标线就移至点击处，距离马上就出来了。游标线的小格内直接显示故障距离。
（４）、功能键区
　　功能键区显示在屏幕的下方。由8个按键组成，每个键执行一定的功能，这8个功能键的作用如下：
　　◆“测试设置”键：在系统测试时采用：根据所测电缆点击选择对应“测试方式”、“范围及采样频率”、“速度介质选择”后点击选择项即可。 窗口菜单：包括二个子菜单：“测故障”“测速度”、，选择每一菜单项就对应一种测试方式。选择“测速度”时你需输入电缆的长度。
测试软件界面
“采样工作方法”菜单：包括两个子菜单：“低压脉冲”、 “高压冲闪法”。
“测试范围（采样频率）”对应以下五种：你只需选择与被测电缆的大概长度对应的一项，同时你也就选择了对应采样频率，这样采样自动适应脉宽，所得波形更标准，拐点更明确。
