产品简介
输电线路工频参数测试系统核心指标

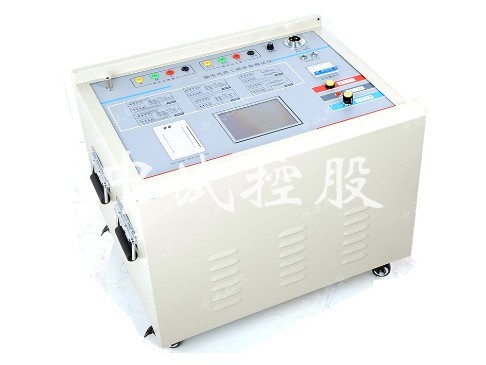

输电线路工频参数测试系统是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输 出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电 后用发电机供电检测的场合。
测量电压：±0.5%读数±0.01V；测量电流：±0.5%读数±0.01A；
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测 试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯 片；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。
输电线路工频参数测试系统、输电线路工频参数测试、工频参数测试仪、输电线路工频参数测试仪、输电线路参数测仪
1、全面的线路测试
快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，同时还可以测量线路间互感和耦合电容测量；
2、抗干扰能力强
由仪器内部自带自主研发的变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种 工频干扰信号，使仪器实现高精度、准确可靠的测量；
3、引导式操作菜单
仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
4、外部接线简单
仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
5、ARM嵌入式系统
仪器以新一代的ARM嵌入式系统为内核，解决了工控机系统容易死机的问题。
6、集成化程度高;
实现了测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。
7、精准高速测试
仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升仪器本身的运算 处理能力；30分钟内可完成传统方法两个小时的工作量；
8、测量精度高
仪器本身提供接近工频的异频电源（45Hz和55Hz），轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
9、测试数据管理
可以保存100组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。
10、高效全面的测试
只需一次接线就可以完成全部序参数的测量，彻底解决现有测试手段存在的测试接线倒换烦琐、干扰、稳定度、精度等方面存在的问题。
11、一体化设计
重量轻，因采用了独特的自带自主研发变频电源模块技术，和同类产品相比轻30kg，无须分体。
12、供电方式灵活
适用于全部停电后用发电机供电检测的场合。
13、可用于直流线路
具备测量两相线路的功能（包括直流输电线路和电气化铁路牵引线路）。
1、仪器供电电源：单相，～220V±10%
2、仪器内部异频电源特性：
最大输出电压：三相，～200V（有效值,＜±1%）
最大输出电流： 8A
输出频率： 45Hz，55Hz
3、测量范围：电容： 0.1～50μF；
阻抗： 0.1～400Ω；
阻抗角： -90°～ +90°；
4、测量分辨率：电容： 0.0001μF；
阻抗：
0.0001Ω；
阻抗角：
0.0001°
5、测量准确度：
电容：≥1μF时，±1%读数±0.01μF；＜1μF时，±2%读数±0.01μF；
阻抗：≥1Ω时，±1%读数±0.01Ω；＜1Ω时，±2%读数±0.01Ω；
阻抗角：±0.2°（电压＞1.0V）；±0.3° (电压:0.2V~1.0V)；
6. 保护功能：仪器具有过流、过压、接地等保护功能。
过流保护
电源输出过流保护（大于150%额定输出）
干扰电流大于40A时，仪器保护
7. 过压保护
电源输出过压保护（大于150%额定输出）
电压陡升时（上升斜率大于15V/ms）保护
经过仪器抑制后感应干扰电压大于350V时保护
8. 接地保护措施：仪器在开始测试前和测试完成后，所有测试端子均自动接入到大地，保证仪器安全和操作人员安全（前提是按照高压试验安 全操作要求，将仪器大地端子可靠接地）
9. 波形畸变率：正弦波，畸变率＜2%
10. 绝缘性能、抗震性能
11. 外形尺寸：500（L）×400（W）×450（H）mm3
12. 重量： 45kg
