无线高压CT变比测试仪核心参数
◆
无线高压CT变比测试仪
产品用途

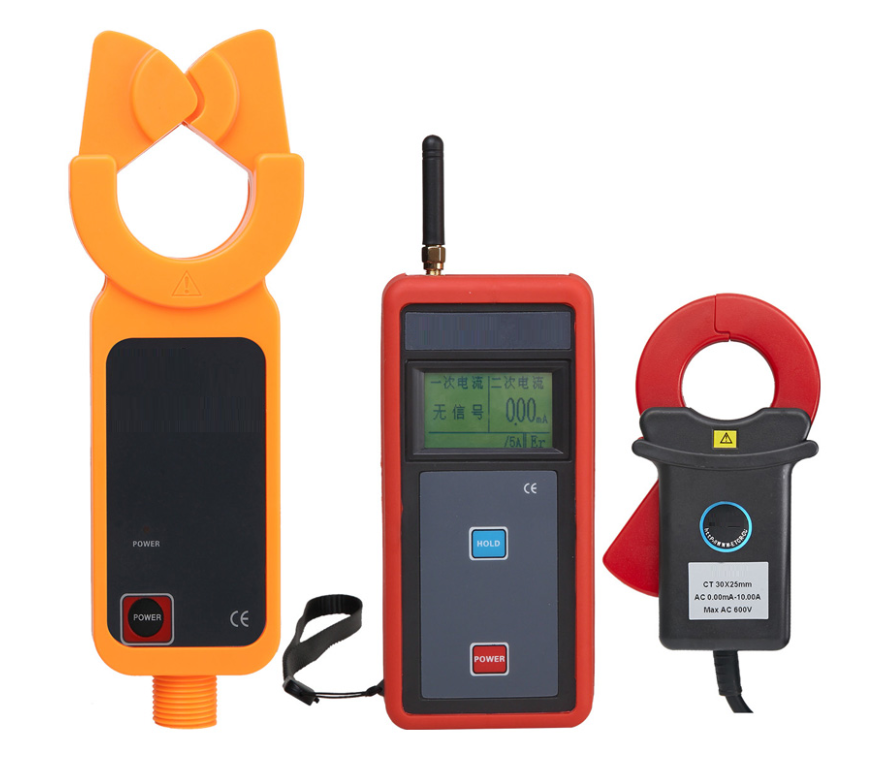

无线高压CT变比测试仪突破传统检测方式,专为在线测量运行中的35kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的,由一次高压钩式检测仪、接收器(主机)、二次钳、绝缘杆等组成。一次高压钩式检测仪内置双层柔性线圈,轻便、精度高、量程广、线性度好,连接伸缩绝缘杆,能在线测试35kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米,电流量程为AC 0~5000A,测量导线或电缆最大外径为Ф168mm,可测量母排最大尺寸为168mm×245mm。
一次高压钩式检测仪内置柔性线圈,钩式设计,属于创新型应用,突破了传统高压钳表采用金属铁芯制作,由于金属铁芯存在磁饱和现象,不能测试更大的电流,市场高压电流钳表一般很难做到测试2000A以上的电流,而本高压检测仪,设计电流可以测试到5000A。另一方面,柔性线圈不同于金属铁芯要形成闭环回路,金属铁芯钳表如果没有形成闭环回路,精度会极差,甚至不能测试,而铁芯内部的位置误差非常大。采用柔性线圈,这些问题都能实现重大突破,其电流检测线性度及精度可以做到0.5%的误差,而在结构图中的A区测试位置误差几乎为零。
一次高压钩式检测仪可以挂在线路上测试,节省操作人员体力,测试时非常方便。钩式检测仪没有裸露金属铁芯,产品性能更可靠,使用寿命更长。接收器主机采用3.5寸真彩液晶屏,图形界面显示,清晰直观。二次钳钳头尖细,非常适合于排线密集的场所。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能,广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。
监控软件具有在线实时监控、动态显示,具有zui大、zui小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功
无线高压CT变比测试仪技术参数:
|
功 能 |
高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试;变压器两侧电流大小、变比在线测试;负荷电流测试 |
|
电 源 |
DC 3.7V可充锂电池,USB充电接口,连续工作约10小时 |
|
测试方式 |
一次钩式CT,可以挂在线路上测试;二次钳形CT |
|
传输方式 |
433MHz无线传输,直线传输距离约160m |
|
显示模式 |
3.5寸真彩液晶屏显示,按上下箭头键调整背光亮度 |
|
可测线径 |
钩式检测仪:Ф168mm导线,或168mm×245mm母排;低压电流钳:Ф7.5mm×13mm |
|
测量范围 |
钩式检测仪:AC 0~5000A;低压电流钳:AC 0.00mA~20A |
|
分 辨 力 |
钩式检测仪:10mA;低压电流钳:0.01mA |
|
一次电流精度 |
0.00A~99.9A: ±2%±5dgt |
|
100A~499A: ±2%±5dgt |
|
|
500A~5000A: ±2%±5dgt |
|
|
二次电流精度 |
0.00mA~20A: ±2%±5dgt(23℃±3℃,70%RH以下) |
|
变 比 |
两种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;变比最大1:9999) |
|
换 档 |
自动换档 |
|
绝缘杆尺寸 |
拉伸后长约5m;收缩后长约1m(5节) |
|
数据存储 |
5000组 |
|
采样速率 |
1次/秒 |
|
仪表尺寸 |
高压检测仪:长宽厚310mm×270mm×52mm |
|
线路电压 |
35kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作) |
|
数据保持 |
测试模式下按HOLD键保持数据,再按HOLD键取消保持 |
|
退出功能 |
按ESC键退出当前功能界面,返回上级目录 |
|
位置误差 |
A区无位置误差;B区约增加0.2%;C区约增加2% |
|
数据查阅 |
进入数据查阅模式后,按箭头键翻阅所存数据 |
|
溢出显示 |
电流超量程溢出功能:“OL A”符号显示 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“----”符号 |
|
自动关机 |
开机约15分钟后,仪表自动关机,以降低电池消耗 |
|
电池电压 |
当电池电压低于3.2V时,电池电压低符号显示,提醒充电 |
|
仪表质量 |
钩式检测仪:496g(含电池) |
|
工作温湿度 |
-10℃~40℃;80%Rh以下 |
|
存放温湿度 |
-10℃~60℃;70%Rh以下 |
|
干 扰 |
无433MHz同频信号干扰 |
|
绝缘强度 |
绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间) |
|
结 构 |
防滴漏Ⅱ型 |
