路灯电缆故障产生的因素有哪些

采用万能表、摇表靠经验判断查找电缆故障的方法已经逐渐在实际应用中淘汰，目前能精确的查找电缆故障一般都采用电缆故障测试仪来进行。中试控股凭借多年摸索出来的电缆故障查找经验与大家分享电缆故障测试仪的工作原理及电缆故障是如何产生，产生的因素是什么？

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆常见故障检测仪
可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障
参考标准：《中试控股DL/T849.1～ DL/T849.3-2004》
12.1英寸工业级液晶触摸屏（触控鼠标操作 ）,XP操作平台
短测试距离（盲区）：0-5米或无盲区
锂电供电、方便现场测试

简介
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高压电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多；整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该中试控股系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）是我公司多年来为了赶超同类产品的世界先进水平不断探索的结果。是中试控股公司内部多名工程师辛勤汗水的技术结晶，该产品实现了与国际水平持平，特别是全套设备在便携性上已赶超了世界同类水平。多次脉冲法的核心技术彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形。彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。

特征
1、ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高压电缆故障测试仪采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
2、采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代。
3、中试控股采用新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择低6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，误卡自动报警功能，双游标移动可精确到0.15米，波形可任意压缩、扩展，重叠，同屏随机显示十个低压脉冲波形供您选择叠加定位，提高测试精度，减少误差。
5、支持新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
6、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

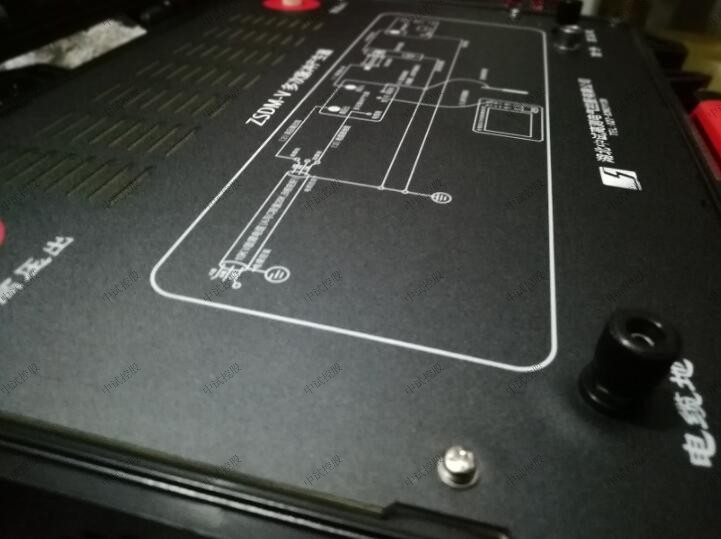

7、ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高压电缆故障测试仪多次脉冲法产生器一次放电，十次低压脉冲，短路波形直观叠加，容易分析，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
8、高压放电部分二种可供用户选择，国内首创高频高压电源8.9kg替换65kg试验变压器和操作箱，填补国内一项空白。

参数

1、中试控股可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、 ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高压电缆故障测试仪可测试铁路通信控制电缆，路灯电缆，机场信号电缆的各类故障。
3、 可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆常见故障检测仪显示方式：12.1英寸工业级液晶触摸屏（XP操作平台） 　　
存储方式：固定8G
测试方法：低压脉冲法、冲闪电流法、多次脉冲法　
操作方式：双操作，触摸笔兼触控鼠标操作
测试距离：不小于60km
短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m
测试误差：系统误差小于±1%
多次脉冲产生器：冲击电压≤40KV　
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
待机时间：可连续使用4小时左右。
工作条件：温度-20℃～﹢40℃，相对湿度80%。
中试控股路径仪技术指标：
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
主机重量：9.8kg
环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25℃）

外力破坏：道路施工和城市建设施工不规范导致路灯电缆被挖断、损坏，其大多数施工部门对电缆保护意识薄弱，往往在挖出路灯电缆后不通知私自处理而造成损伤。

设计缺陷：不严格按规定合格电缆，导致电缆在长期负荷运转过程中出现三相不平衡，造成电缆温度过高。尤其在炎热的夏季，电缆的温升常常导致电缆的较薄弱处和接头处首先被击穿。在夏季，电缆故障率高的原因正在于此。

保护不当：为了防止路灯电缆被盗，大多数路灯检查井用混凝土填埋。虽然取得一定的防盗效果，但由于部分检查井内有电缆接头，潮气无法释放，使得电缆接头绝缘部分腐蚀损坏，引发电缆事故。

其它原因：如电缆本身的正常老化、电缆周边环境恶劣、地面下沉、自然灾害等原因。

电力电缆故障通常使用的查找方法电力电缆故障查找一般分故障性质诊断、故障测距、路径探测、故障定点等四个步骤进行。借助电缆故障测试仪就可以快速完成电缆故障查找工作。
