产品简介
SF6气体回收装置核心重点
◆
SF6气体回收装置
产品特点
◆SF6气体回收装置技术参数
1
电源AC
V
380（相序自动转换）
2
额定更高储气压力（20℃）
MPa
≤4
3
极限真空度
Pa
≤10
4
装置真空度保持
Pa
在133 Pa压力保持24h，真空度值上升＜400 Pa
5
SF6压缩机
法国美优乐
6
压缩机抽气速率
m3/h
7m³/h
7
真空泵
2X-15
8
真空泵抽气速率
m3/h
54
9
回收装置适应入口初压（20℃）
MPa
0~1.0
10
电气设备回收终压（20℃）
MPa
≤50 Kpa
11
回收后气体油份控制
μg/g
国产油分＜10
12
装置年漏气率
%
＜1
13
装置连续无故障运转时间
h
≥1000
14
累积无故障运转时间
h
≥5000
15
噪声水平
dB(A)
整机≤75
16
理论储液能力
KG
50
17
冷冻液化压缩机
东贝
18
冷冻储罐
L
50
19
回收后气体水分(PPM/V)
PPM/V
60
20
回收后气体油分(PPM/V)
PPM/V
10
21
干燥过滤方式
真空加热活化再生
22
充气初压(pa)
pa
≤133
23
充气终压(mpa)
mpa
0.8
24
充气速率（m³/h）
m³/h
≥5
25
气化方式
电加热自动温控
26
整车型式
手推移动式
27
冷却方式
风冷
28
过滤系统
采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用
•SF6气体回收装置是参照电力部 DL/T662 《六氟化硫充气及回收装置》标准生产制造的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、贮液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制系统，压力探测，温度计及报警装置的控制和检测仪表等辅助设施等组成。适用于SF6电器，GIS组合电器SF6气体绝缘电器设备的制造、现场安装、检修维护的使用运行。
•SF6回收装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
•本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。
•SF6气体回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。
•在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。
•SF6气体回收装置净化功能是在完成上述回收、充放功能时同步完成的。
•系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。
•系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。
•系统中设有可靠的安全保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；安全阀安装在贮存容器上一旦超压安全阀自动打开排放气体，压力下降后自动关闭。
•另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。
•SF6气体回收装置系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。
•系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。

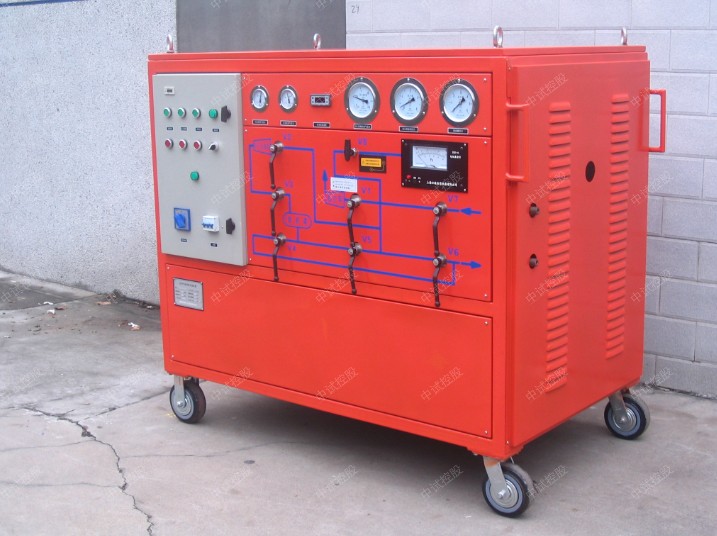

•总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。
•电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。
◆SF6气体回收装置特点
A、内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
B、一体化的设计和较小的体积便于移动和使用。
C、高效的过滤免维护系统，极大保证了回收SF6气体的质量。
D、SF6气体回收装置内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。
E、所有电气系统均采用优质品牌。
F、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。
G、整机为风冷无需外接水源。
H、内置温度保护系统即使在-20摄氏度下也能正常工作。
I、SF6气体回收装置内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。
J、所有球阀为密封元件具有自动补偿性能。
K、具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。
