电力谐波测试仪核心指标

◆

电力谐波测试仪

产品用途

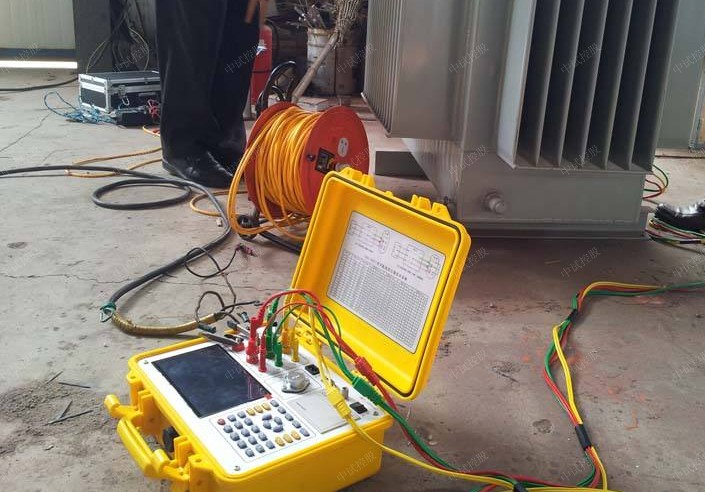

     MEDQ-2004电力谐波测试仪是一台高性能的多功能电能测试分析仪器。采用DSP+ARM+CPLD内核，5.5”大屏幕彩色液晶(320×480点阵)显示屏，使结构更紧凑，功能更强大，显示更方便。测试仪是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。

◆电力谐波测试仪产品用途
   2.1测量分析公用电网供到用户端的交流电能质量，其测量分析：电网谐波、频率偏差、电压偏差、三相电压允许不平衡度。
   2.2应用小波变换测量分析非平稳时变信号的谐波。
   2.3负荷波动监视：可以定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。
   2.4电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
   2.5测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。
   2.6测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
   2.7便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使测试仪可广泛地应用于输配电、电力电子、电机拖动等领域。

◆电力谐波测试仪产品特点
    3.1安全可靠
    电压输入采用高电压隔离模块(2000V、响应时间＜2μS)，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使测试仪在使用上安全、可靠和方便，而且大大提高了测试仪的抗干扰能力。
    3.2使用方便
    便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作十小时。
    3.3精度高
    数据采集通道采用单通道单A/D设计，每个通道独享一个16位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D损坏都不影响其它通道数据的正常采集。
    3.4软件功能强
    采用DSP+ARM+CPLD内核，处理速度快，软件功能丰富，使测试仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。装置面板上带有大屏幕彩色显示器，以图形方式显示主要电能质量监测指标的实时数据。
    3.5通讯接口
    测试仪提供USB接口，便于数据存储、并与电脑进行通讯传输数据。
    3.6时实打印
    电力谐波测试仪配置微型热敏打印机，能够随时打印现场时实测试数据。
    3.7测试参数多
    1） 基本测量量
    电网频率；电压、电流有效值；总的有功、无功功率、功率因数。
    2） 基本监测指标
    a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
    b) 电压偏差；
    c) 频率偏差；
    d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
    e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；
    各次谐波的有功、无功功率等；
    3） 高级监测指标
    a) 间谐波；
    b) 电压波动、闪变；
    c) 电压骤升、骤降、短时中断；
    3.8大容量存储
    U盘接口以分钟为单位存储数据（间隔可以设置），可以连续历史数据。同时本机可以就地对基本监测指标和高级监测指标实时保存，统计时间间隔可设置（5秒钟-2小时间隔），数据在装置上更长保存时间为1年以上，之后按”先进先出”原则更新。本机数据可以导出到U盘上。
    3.9 GPS 对时功能（扩展功能）
    装置具有GPS硬对时接口，可以接受IRIG-B码对时或者秒脉冲对时信号，保持与远方管理中心的时钟一致。
    3.10后台管理分析软件
    测试仪 Pro管理分析软件是一套专用的后台管理分析软件，运行于WIN9X/2000/XP/NT操作系统，界面友好，具有图形及曲线分析功能，同时配备相关的信息查询、国标查询等内容。具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的更大值、更小值、平均值、95％概率大值等。

◆电力谐波测试仪技术参数
      1频率测量
      测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
      测量误差:≤0.01Hz；
      2输入电压量程：10V～480V（特殊量程可以定制）
      3输入电流量程：5A（其他量程按用户要求选配）
      4基波电压和电流幅值：基波电压允许误差≤0.2％；基波电流允许误差≤0.2％
      5基波电压和电流之间相位差的测量误差：≤0.5°
      6谐波：符合GB/T 14549-1993中的A级要求；
      7间谐波：符合GB/T24337-2009 中的A级要求；
      8三相电压不平衡度：≤0.2％
      9三相电流不平衡度：0.5%；
      10电压偏差误差：≤0.2％
      11功率、功率因数：≤0.5％
      12 闪变：5％；
      13 电压波动：5％。
      14 装置接口（扩展功能）：GPS硬对时，IRIG-B码对时或者秒脉冲对时信号。
      15工作时间：内部电池可以连续工作10小时（其他供电方式可以根据用户定制）
      16外形尺寸（mm）：300×225×135（长×宽×高）
      17重量：1.5kg
