压降及负荷测试仪检定装置核心参数

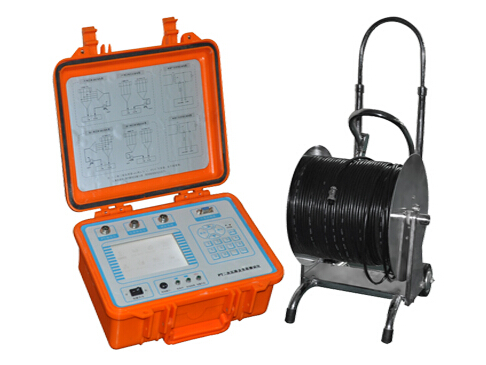

压降及负荷测试仪检定装置

简介
压降及负荷测试仪检定装置 是我公司为满足PT互感器二次压降及负荷测试仪快速便捷检定而开发的全新产品,适合于各级计量院、电科院对二次压降及负荷测试仪进行检定。采用数字合成电源,输出稳定,失真小。仪器采用自校准技术,能对输出进行实时修正调整,而且测试范围大,工作电流输出zui6A,工作电压输出可达到120V,非常符合电力计量部门使用。
 按照互感器基本误差的定义,其误差可以分为比值差(f)和相位差(δ),在定义上比值差和相位差互不影响,也就是说应该以极坐标系的方法,简称直接法来测量并研究互感器的误差,但长久以来,国内外无不以直角坐标系为测量的基本准则,简称测差法。这一方法简单实用,有不少优点,但是对检定测试场合不具备测差法必须要有的差压信号的无线压降测试仪时,在比差和角差同时具有大数据,特别是大角差情况下,表现出与理论值的极大偏差,会给二次压降仪计量检定工作带来一定的困惑,包括国家级机构在内的几乎所有二次压降仪检定机构,计量院和电科院均无成熟的直接法极坐标系的整体检定装置对无线压降测试仪进行检定和校准,如果采用传统的测差法整体检定装置作为标准,在一定程度上将引入不小的理论误差,目前作为应急措施,各计量机构采用的方法多是同相或正交单独送量,而且角差不能大,同时送量的话只能送很小的标准误差,这与被检仪器的实际工作状态有较大出入,所以这些避开大数的措施也只是一种近似的简单校准方案,严谨性不足。鉴于两个坐标系适用的对象不同,而且无线压降测试仪的检定需求非常广泛,压降及负荷测试仪检定装置具备直角坐标系和极坐标系的自动转换功能,这将有助于进一步完善我国的互感器及其校验仪的计量检定工作。
压降及负荷测试仪检定装置带有丰富的软件操作功能,对于接口开放的PT互感器二次压降及负荷测试仪还能够直接进行自动采集数据,直接形成检定报告和校准证书,符合zui新的JJF1619-2017规程和新的不确定度要求。

◆压降及负荷测试仪检定装置技术指标
1、本装置具有测PT、阻抗、导纳和直角坐标系和极坐标系转换功能四大功能。
基本精度:0.2
百分表精度:0.2
2PT回路测试功能(△/
工作范围:2%120%
额定二次电压:100V100/3V
工作电压百分表精度:0.2
工作源输出容量:5VA
差值电压输出最高:30V

比差f(%)

范围

分辨率
(工作电压为100V时)

19.99%

119.99%

0.001%10-5

1%

0.11%

0.0001%10-6

0.1%

0.0010.1%

0.00001%10-7

角差δ(′)量程

范围

分辨率
(工作电压为100V时)

599′

50599′

0.01′

50′

550′

0.001′

5′

0.015′

0.0001′


示值误差、相位误差:0.2%

3、阻抗回路测量(△/I
工作范围:1%120%
额定二次电流:5A1A
工作电流百分表精度:0.2
工作源输出容量:5VA
差值电压输出最高:120V

同相(Ω)及
正交(Ω)量程

范围



分辨率

50Ω

1050Ω

0.01Ω

10Ω

110Ω

0.001Ω

0.1

0.0001Ω


示值误差、相位误差:0.2%

4、导纳测量回路(△/U
工作范围:2%120%
额定工作电压:100V100/3V
工作电压百分表精度:0.2
工作电源输出容量:5VA
差值电流输出最大:6A

同相及正交(mS
量程

范围

分辨率

50mS

10-50 mS

0.01 mS

10mS

110 mS

0.001 mS

1mS

0.11 mS

0.01


示值误差、相位误差:0.2%
5、直角坐标系和极坐标系转换功能

检定有线二次压降测试仪请采用直角坐标系

检定无线压降测试仪请采用极坐标系
