断路器开关12路金属触头断口测试仪

产品简介

断路器开关12路金属触头断口测试仪

电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，中试控股国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。

ZSGK-VI 高压开关机械特性测试仪、断路器开关12路金属触头断口测试仪断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。

中试控股电力接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中，通常采用四端子法来测量实际触点的接触电阻。

以前，中试控股通常采用直流双臂电桥测量断路器的接触电阻。但是，当使用双臂电桥进行断路器导电回路电阻的测量时，中试控股由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。因此，测试采用直流压降法测试时，电流不得太小。

断路器均压电容器的试验

断路器均压电容器的试验 ,应符合下列规定

1 断路器均均压电容器的试验,应符合本标准第18章的有关规定

2罐式断路器的均压电容器试验可按制造厂的规定进行。

ZSGK-VI 高压开关机械特性测试仪、断路器开关12路金属触头断口测试仪

简介

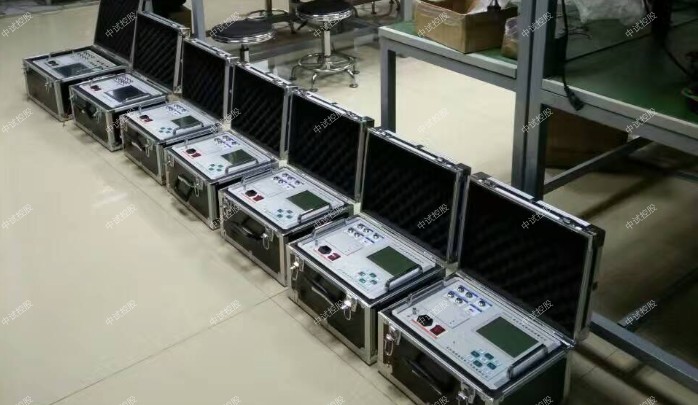

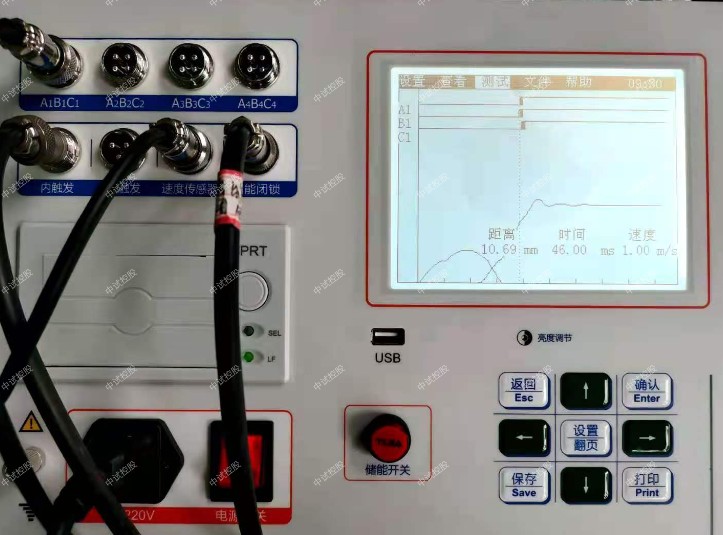

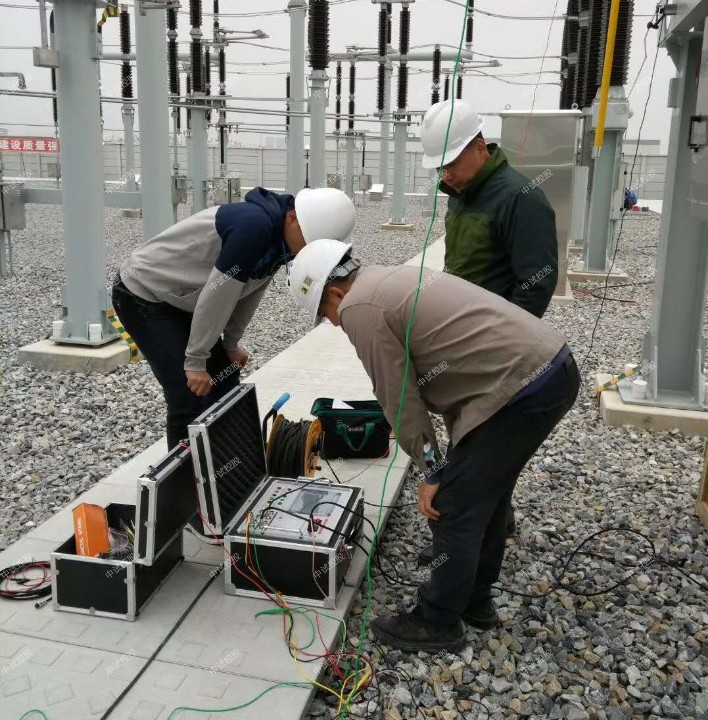

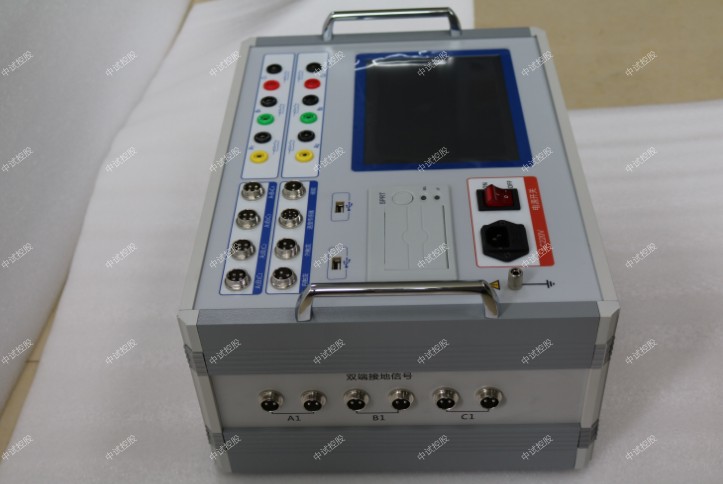

ZSGK-VI高压开关机械特性测试仪是我中试控股为适应现场测试高压开关动作特性的需要，开发研制的专用中试控股仪器。中试控股以单片机为核心进行采样，处理和输出，高压开关动特性测试仪主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

特征
1、高压开关动特性测试仪12个断口的固有分、合闸时间；
2、重合闸时间；
3、分、合闸的同相不同期性与最大不同期性；
4、弹跳时间与真空开关弹跳次数
5、开关开距及开关超行程，合闸过冲行程，分闸反弹幅值；
6、刚分、刚合速度；
7、分、合闸最大速度；
8、分、合闸平均速度；
9、显示、打印速度—距离曲线；
10、操作电流曲线。

参数

时间测量 同时可测量断口数 ≤12个
测定过程整定时间 0～6秒
分辨率 0.01ms
开关开距、开关超行程、弹跳幅度测量 量程 ＜250mm
分辨率 0.01mm
测量误差 时间测量误差 ±0.1%
行程测量误差 ±1mm
速度测量范围 0～20m/s
内置电源 输出电压 20V～220V
误差 1%
工作条件 工作电压 AC220V±10%
频率 50Hz
功耗 ≤60w
使用环境温度 0～40℃
使用环境湿度 ≤90%
400×350×200mm3
重量 7kg

ZSGK-VI 高压开关机械特性测试仪、断路器开关12路金属触头断口测试仪常规问题与处理

（一）合、分闸操作时，开关不动作

（1）现场合、分闸控制接线不正确或控制回路问题

处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，中试控股试验时直流要正常供电，否则短路区不动作。

 2．输出短路或负载过大，请关机检查控制接线

（1）控制接线错误，造成仪器输出短路，致使短路保护功能启动，仪器“合、分闸控制电源”无输出，现场线圈负载过大，仪器无法正常驱动。

对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A，致使负载过大，仪器无法正常驱动。

现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上，用仪器控制开关接触器合上，用接触器驱动开关合闸线圈，使开关动作或者采用“外触发”方式操作开关合闸。

（2）对于液压和弹簧机构的开关，由于仪器对输出电流大于6A时就默认为“负载过大”，请看一看或者用万用表实测一下合闸线圈的电阻阻值，确认合闸线圈电流较大，然后请认真检查接线，确认合闸输出没有短路，取消测试仪的短路保护功能进行试验。（注：中试控股仪器的短路保护功能取消后，“合、分闸控制电源”输出就不具备保护功能，如果此时控制电源输出确实是短路状态，则可能会造成仪器控制电源的损坏！请谨慎操作）

具体方法：关机按住下按键不放，开机，直到出现“释放按键”画面提示，松开 下按键，短路保护功能取消，仪器只要重新关机或复位后，短路保护功能又重新启动。

（3）检查仪器操作电源是否有直流输出

用万用表对仪器内部提供的操作电源进行电压校验检查，如电压输出正常，则进行其它检查，如无电压输出，中试控股可能是操作控制线上的保险管烧毁或控制线损坏，更换新的保险管即可使用，

（4）ZSGK-VI 高压开关机械特性测试仪、断路器开关12路金属触头断口测试仪仪器内部电源损坏

处理办法：用现场开关柜操作电源，采用“外触发”方式进行操作，开关机构存在保护闭锁（如西门子、ABB开关）

处理办法：使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭锁。

用现场操作电源，用“外触发”方式试验。

（二）仪器做单合、单分测试时，开关动作了，无数据显示

（1）地线未完全接好，检查是否浮接，漏接现象；

（2）合闸线圈或分闸线圈的阻值太大，以致负载过小（一般线圈电流小于1A时，容易出现此种情况），使得仪器提前触发，未采集到数据，这种情况一般建议用户取消短路保护功能再试验。

（3）ZSGK-VI 高压开关机械特性测试仪、断路器开关12路金属触头断口测试仪合闸不出数据，则合闸控制回路损坏，分闸不出数据，则分闸控制回路损坏，处理方法一般是把分闸控制线（绿色、黑色线）接在合闸线圈上，用分闸控制来操作开关合闸测试过程。
