断路器开关接触行程（开距）测试仪

产品简介

断路器开关接触行程（开距）测试仪

断路器动特性测试仪都有哪些主要的特征

1.断路器动特性测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC15～260V可调电源，电流30A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

　　2.适用于国内外的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

　　3.断路器动特性测试仪显示屏8.4寸，采用windows操作系统，中试控股人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

　　4.断路器动特性测试仪配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

5.内部抗干扰电路可满足1000KV变电站内可靠使用。

　　6.内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

　　7.开关动作一次，得到所有数据及图形。

　　8.内部抗干扰电路可满足1000KV变电站内可靠使用。

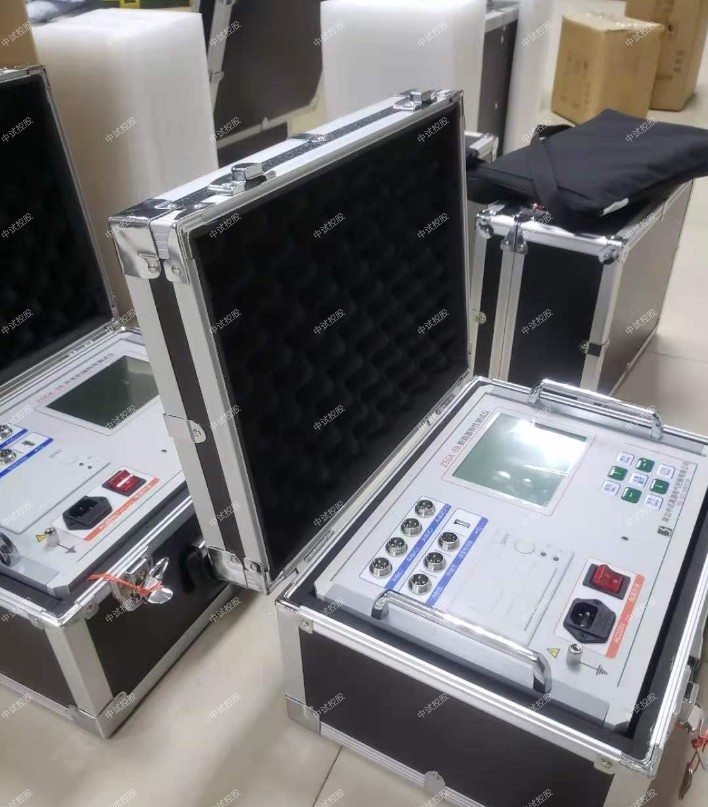

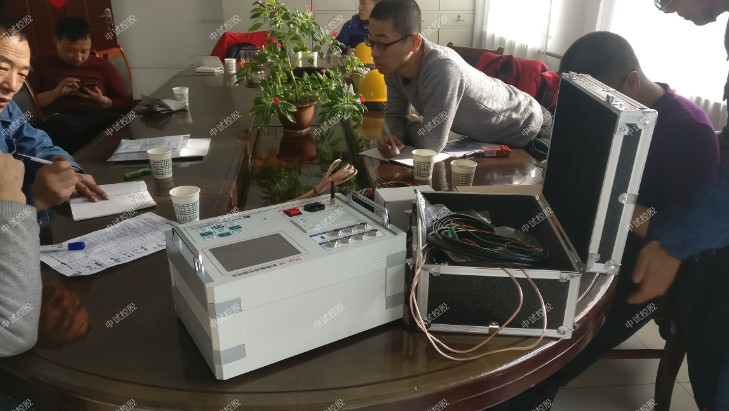

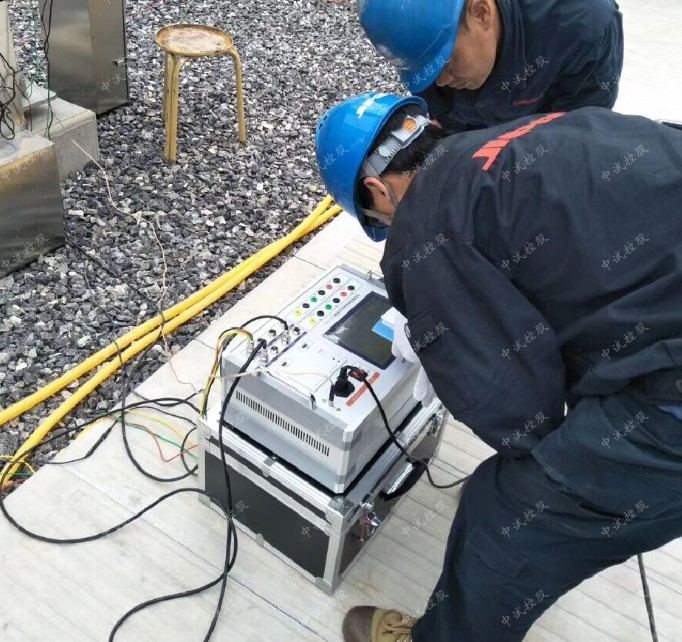

ZSKC-6B 高压开关综合测试仪

简介
高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了ZSKC-9B高压开关动特性测试仪。

特征
1、超大水晶触摸彩屏、高速热敏打印机
5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用； 高速热敏打印机，方便现场打印试验数据和曲线；
2、三种试验完美实现
常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；
重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；
低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；
3、三种合分闸控制方式
支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
支持外同步方式控制，外部电源提供电压给合、分闸线圈；
支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，中试控股内部提供两路无源空接点；
4、同测6路断口1路速度1路电流
可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
在内同步方式时，可测试1路通过合、分闸线圈的电流；
5、超强集成性能直流电源
集成操作电源，无须现场二次电源，现场使用更加方便快捷；
电源电压30V～300V可调，电流20A，连续工作时间3s；
6、具有录波功能
可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
7、大容量存储器，支持U盘内置或外置
带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；
8、配备PC机上层软件
PC机上层软件既能远程控制仪器、导出试验数据，也能管理分析试验数据、中试控股生成试验报告、导出EXCEL数据等；
9、内置抗干扰电路
内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；
10、防尘防水工程塑料密封箱
采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

参数

 1、最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；
 2、行程测试范围：6mm～400mm；
 3、行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；
 4、时间测试范围：10ms～15s；
 5、时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
 6、最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
 7、测试通道8路：6路断口时间，1路速度，1路线圈电流；
 8、电源：AC220V±10%；50Hz±1Hz；
 9、操作电源输出：电压DC30V～300V可调，电流20A，数字程控调整，连续工作时间3s。


一、常规试验测试
时间测量
 分（合）闸时间：
 分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开（合上）为止的时间。
 相内同期：
 同相断口之间，分、合闸时间最大与最小之差。
 相间同期：
 A、B、C三相间，各相中合闸时间最大值之差为合闸相间同期，分闸时间最小值之差为分闸相间同期。
 弹跳次数：
 弹跳次数是指开关动、静触头在分（合）闸操作过程中分开（合上）的次数。
 弹跳时间：
 弹跳时间是指开关动触头与静触头从第一次分开（或合上）开始到最后稳定分开（或合上）为止的时间。
 断口曲线：
 断口分合闸状态，并绘制“分合状态—时间”曲线；

二、速度及行程测量
 刚分（合）速度：
 刚分（合）速度是指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，本测试仪提供很多开关的刚分（刚）速度定义方式。
 开距、超程：
 开距是指开关从分状态开始到动触头与静触头刚接触的这一段距离；中试控股超程是指开关从合状态开始到动触头与静触头刚分开的这一段距离；行程是指开距和超程两段距离和的长度。
 过冲幅度、反弹幅度：
 过冲幅度是指开关从分闸状态开始运动超过总行程后继续运动的距离；反弹幅度是指开关从合闸状态开始运动超过总行程后继续运动的距离。
 分（合）闸最大速度：
 分（合）闸最大速度是指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段。
 分（合）闸平均速度：
 分（合）闸平均速度是指开关动触头在分（合）闸过程中，按平均速度定义的两个百分比之间的行程段的平均速度。
 行程-时间曲线：
 行程-时间曲线是开关动触头运动过程中每一个时间单元对应的行程关系曲线。
 合（分）闸线圈电流测量
 在内同步方式时，可测试通过合（分）闸线圈的电流，并绘制电流—时间（I—t）曲线。

三、重合闸试验测试
合分试验
 合闸时间：
 合闸时间是指从开关接到合闸控制信号（线圈上电）开始到开关动触头与静触头第一次合上为止的时间。
 合分时间：
 合分时间是指从开关合闸时刻到开关动触头与静触头第一次分开的时间。

分合试验
 分闸时间：
 分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
 分合时间：
 分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。

分合分试验
 分闸时间：
 分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
 分合时间：
 分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。
 合分时间：
 合分时间是指从开关刚合闸时刻到开关动触头与静触头再一次分开的时间。

四、低电压试验测试
 自动试验：
 根据开关的起始电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压；中试控股如果开关没有动作，再根据升压的步进值的逐步升压直到开关动作，最终检验出开关合（分）闸的动作电压。
 额定电压百分比试验：
 根据额定电压的百分比的电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压。

1.SF6 断路器的气体检测
　　为了能够对气体是否泄漏进行有效的判断，常常通过SF6断路器的气体检测来实现，就目前来说，气体泄漏部分一般存在以下三个部位：焊接缝处、密封处以及接头处，这三个部位经常会出现由于没有严实的进行密封，直接导致气体出现泄漏现象，从而严重影响到SF6断路器的使用寿命和工作效率。因此，可以通过SF6断路器气体检测，来对气体泄漏现象进行及时的检测，以便工作人员及时采取相关解决措施。在进行检测过程中，当检测出有气体大面积泄漏现象时，首先要做的就是检测人员必须确保自身的人身安全，及时远离现场，避免自身受到伤害，其次再采取相关措施进行解决；另外，当工作人员在确定泄露点进行维修的时候，维护人员必须做好相关安全保障，及时穿戴专业的防护服，保证工作间通风顺畅，尽量避免长时间在泄露区工作，避免工作人员被伤害。
　　2.SF6 断路器含水量检测
　　目前，我国对SF6 断路器在检测含水量时有着非常详细的规定，即含水量的上限为 8×10-6，中试控股当断路器气体在经过一系列的实验后，规定其含水量的上限为150×10-6。在SF6 断路器实际工作过程中，经常会在其内部有闪络现象的发生，一旦有闪络发生，就会使其断路器气体在瞬间被分解，随着SF6 断路器的不断运行，其就会吸收很多周围环境中的水分，随着水分的不断吸收、积累，最终会使SF6 断路器的绝缘设备中也会有水分的渗透，进而会直接影响到SF6 断路器绝缘的效果，最终导致SF6 断路器不能正常工作，甚至还会有严重的安全事故发生。随着水分含量的逐渐升高，电流中的自由离子跟自由电子也会产生相应的放电现象，从而影响到断路的正常运行，严重时还会出现爆炸现象。因此，在对SF6 断路器进行维护时，首先必须确保其内部没有残留水分，非常干燥；其次，在确保没有水分的前提下，对相应的导体、金属外壳、绝缘体等进行清理，确保没有尘土的残留；最后，为了能够有效地解决SF6 断路器水分问题，可以通过加入高纯氮气的方法来进行干燥，进而再对其进行清洁，确保其正常运行，提高其使用寿命。
　　3.SF6断路器的预防性检测
　　在对SF6断路器预防性检测时，主要通过以下几个方面来进行检测：

（1）中试控股对SF6断路器内部的干燥情况定期进行检查，确保含水量在标准范围内，一旦超出上限值，必须采取相应的措施进行解决；

（2）对SF6断路器各项电路进行检查，防止老化现象的出现，进而避免在实际工作过程中出现安全事故；

（3）工作人员在对回路电路进行相应检测时，一定要严格控制实测数据，进而有效的降低电杆被腐蚀现象的出现；

（4）工作人员在检测电磁铁的动作电压时，一定要确保其各方面数值都在国家标准规定范围内，一旦超出应及时采取措施。总之，相关技术人员必须做好对SF6断路器预防检测工作，确保其能够安全运行，进而有效的降低安全事故发生的概率。
　　SF6断路器有着容量小、检修周期长、灭弧速度快等特征，并且SF6断路器是变电检修过程中的重点检修部分，这主要是由于其直接影响到电力系统的正常运行。因此，要求相关人员必须重视对SF6断路器的检测，及时发现问题、解决问题，从而确保SF6断路器能够充分发挥出其应用的作用和价值。
