断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪

产品简介

断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪

ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪（带合闸电阻功能）是我中试控股为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。





断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪注意事项

1、 在开机之前，在仪器的接地柱上接上地线。


2、 在使用仪器之前，请仔细阅读本说明书。

3、 内部直流电源为短时工作的操作电源，容量较小，如超过使用范围请使用外同步或内部电源。

4、 内部开关电源为非隔离式，接线时请关闭仪器开关电源。

5、 采用内或外同步时，必须在仪器菜单中作相应选择，以免仪器得不到同步信号。
　
6、 安装传感器时应选择参考通道，以保证计算精确。


ZSGK-9C 开关(断路器)机械特性综合测试仪/ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪
简介
ZSGK-9C开关机械特性测试仪ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪（带合闸电阻功能）是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、中试控股数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，将加速度技术运用于开关测速中，中试控股解决了开关现场测速传感器安装难、配合难、测试难的技术难题。
通用测试传感器，又称为万能传感器。此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。

特征
1、适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。

2、直线行程传感器，旋转传感器，安装极为方便，简捷。

3、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

4、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

5、内置快速微型打印机，打印所有数据及图谱。

6、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。



ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪介绍

1、时间：12个普通金属断口的固有分、合闸时间。同相同期，相间同期。

2、重合闸：每断口的合－分，分－合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值。

3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

4、速度：刚分、刚合速度，最大速度，时间－中试控股行程特性曲线。

5、电流：分、合闸线圈的分、合闸电流值、电流波形图。

6、动作电压：机内提供DC30～250V／20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。



ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪参数

1、使用环境

输入电源：220V±10%  50Hz±10%

大气压力：86～106kPa

    温度：-10～45℃

    湿度：≤80%RH

2、安全性能

    绝缘电阻：＞2MΩ

    介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。

3、基本参数

（1）时间：量程：16000.0ms

分辨率：0.1ms

           误差：①200ms以内

±0.1ms+1个字

                 ②200ms以上

±2％

                 ③同期

±0.1ms

（2）速度：量程：20.00m/s

分辨率：0.01m/s

           误差：①0-2m/s以内

±0.1m/s

                 ②2m/s以上

±0.2m/s

    （3）行程：

量程

分辨率

误差

真空断路器

50.0mm

0.1mm

±0.5mm

SF6断路器

300.0mm

0.1mm

±2mm

少油断路器

600.0mm

（4）电流：量程：20.00A       分辨率：0.01A

（5）断口类型：12路金属断口

    （6）输出电源：DC30～250V数字可调／20A(瞬时工作)

（7）尺寸及质量：

           主机：360mm×290mm×280mm    6kg

           附件：370mm×280mm×220mm    9kg

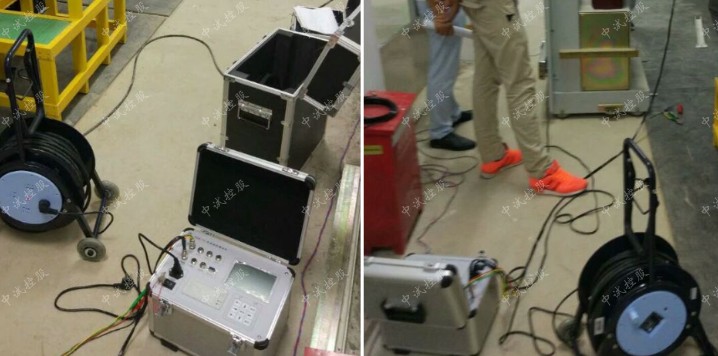

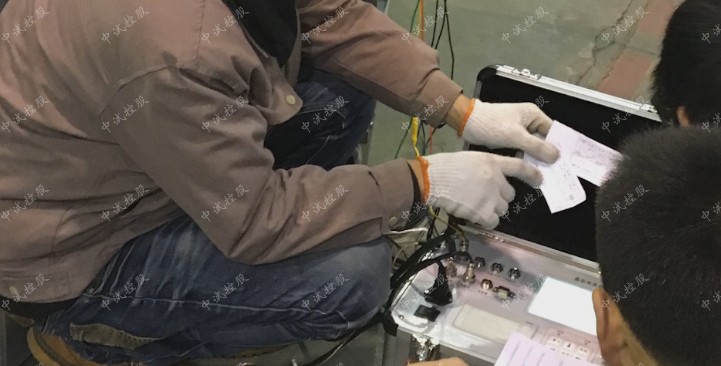

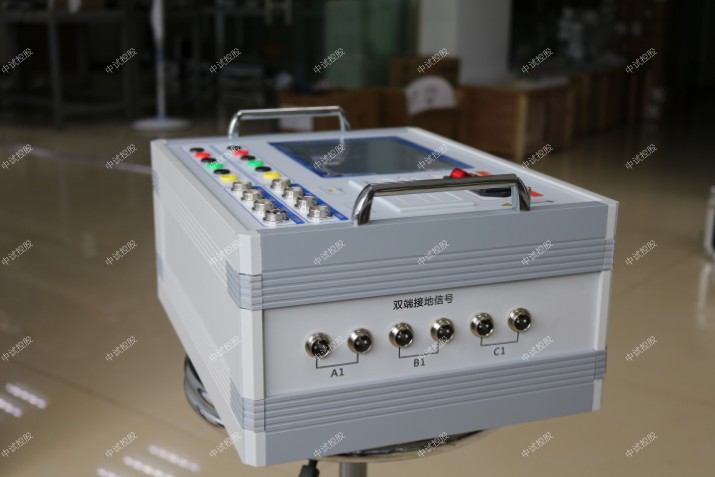

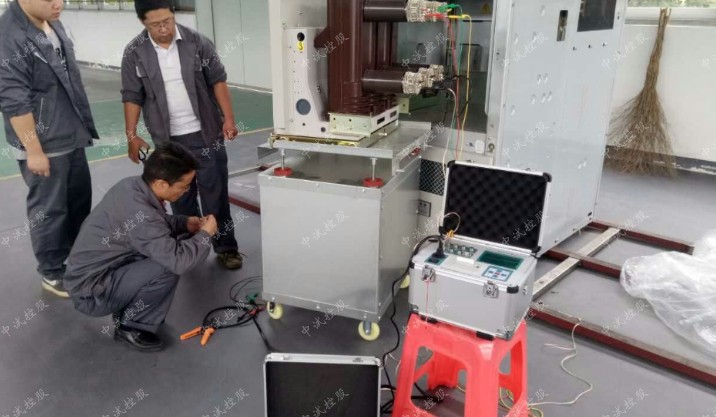

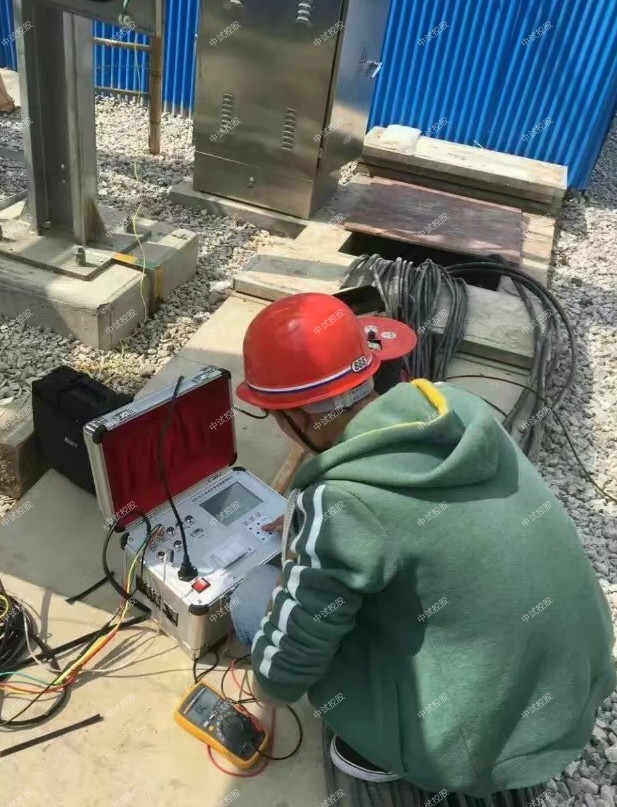

ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪展示

    查看菜单下有【曲线图形】、【综合数据】、【电阻波形】、【电阻数据】、【弹跳过程】、【数据分析】、【试验信息】、【综合打印】、

1、曲线图形

    测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间－行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。

2、综合数据

    以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、最大速度、线圈电流、开关总行程、超行程或反弹幅值等。

3、电阻波形

    对于带合闸电阻的开关，显示每断口合闸电阻的过渡波形，每屏显示一个断口。

4、电阻数据

对于带合闸电阻的开关，列表显示每断口合闸电阻的投切时间、电阻合上时刻T1、主触头合上时刻T2、电阻阻值。

5、弹跳过程

    显示各断口的弹跳时间、弹跳次数。如果想看到每断口更详细的弹跳过程，在“详细”光标下，按“确定”键，中试控股可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。6、数据分析

    对所测得的“时间－行程”曲线进行分析可以得到相关的数据，当然最主要的还是得到刚分刚合速度数据。

时间-行程数据曲线图

操作提示：

进入“速度分析”界面，在“时间－行程”曲线上有实线、虚线两根坐标竖线，虚线在A通道的刚分刚合点上，实线为刚分刚合速度的定义点，屏幕左上角为两根坐标线与行程曲线上相交的坐标值。横坐标为时间，纵坐标为开关动触头在此时刻下的行程位置点，实线可左右移动，移动时坐标点会实时变化，虚线不能移动。按向上或向下键可以将实线和虚线进行切换。

 “S＝XX.X mm”为行程曲线上两个坐标点的纵坐标之差；

 “t＝XX.X ms”为行程曲线上两个坐标点的横坐标之差；

 “V＝XX.XX m/s”为此两点纵坐标差与横坐标差之比值，即动触头在此两点之间的平均速度。如果我们按开关厂家的刚分刚合速度定义设定此两点，那么V即为所测的刚分刚合速度。

当然，左右移动两根坐标线到相应位置，查看两坐标点的纵坐标之差，可以看到开距、超行程、过冲行程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列“综合数据表格”中没有显示的数据，供分析用。

7、试验信息

试验前仪器设置的试验信息。

8、综合打印

打印试验日期、试验内容、试验所得曲线图谱、综合数据。

测试设置

1、速度定义：仪器已经固化了15种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），中试控股根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

2、触发方式：内触发：用仪器内部直流电源进行分、合闸操作；外触发：仪器内部直流电源不工作，用现场电源(交流直流均可)操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

3、测试时长：指内部电源输出操作电压的时间长度。

250ms：一般开关的单分、单合试验，选250ms时长；

500ms：一般开关“合－分”或“分－合”操作时，选500ms时长；

1000ms：老式的发电机出口开关如SN4-10G、SN4-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长；

2000ms：开关做“分－合－分”操作时，选2000ms时长；

4000ms：进行仪器内部操作电压校验时，选4000ms时长。

8000ms,16000ms：特殊用途。

4、传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。

5、传感器类型：有旋转和直线传感器两个选项，根据所用的传感器进行相应设定即可。

6、断口类型：本机断口类型只可选择金属断口。

7、行程测试：用直线传感器测速时，将此项开启，能测得开关行程值；用旋转传感器测速时，将此项关闭。

8、行程设置：用旋转传感器和万能传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。


ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪性能特征


高压开关机械特性测试仪是针对高压真空开关、SF。开关研制的一种电脑智能化的测试仪器。该中试控股仪器采用最先进的微电子技术，快速提供准确可靠的测量数据，并以汉字形式显示合(分)操作的所有数据，对开关可能发生的故障以及仪器外接信号线接错进行汉字提示。该仪器操作简捷、直观，对所测数据可进行汉字打印。

性能特征

断口合(分)闸先后顺序，同时测一至六个断口

合(分)闸时间

合(分)闸不同期，同时测一至六个断口

合闸触头弹跳时间，可测一至六个断口

合(分)闸平均速度，可测任意一相

汉字显示测试功能中的所有参数

汉字显示各种故障(包括：接线出错、拒分、拒合、误分、误合、测量出错)

汉字显示各种测试状态(包括：合闸测量、分闸测量、)

适用于开关操作电压范围为≌100V～300V

能自动判别操作类型(合问或分间操作)并汉字提示

开关只需动作一次(合闸一次或分闸一次)就可获得相应操作的所有测量数据

所有测量数据均用汉字显示在液晶屏上，清楚直观在测量前可人工设置开距

可将“测试功能”项中的所有参数及开距参数全部打


 高压开关柜的运行维护注意事项 ：


⑴观察各元件的状态，是否有过热变色，发了响声，接触不良等现象。

⑵配电间应防潮、防尘、防止小动物钻入。

⑶所有金属器件应防锈蚀（涂上清漆或色漆），运动部件应注意润滑，检查螺钉有否松动，积灰需及时清除。

⑷对于真空断路器：

    a、有条件时应进行工频耐压，可间接检查真空度。

    b、对于玻璃泡灭弧室，应观察其内部金属表面有无发乌，有无辉光放电等现象。

    c、更换灭弧室时，应将导电杆卡住，不能让波纹管承受扭转力矩，导电夹与导电杆应夹紧连接。

    d、合闸回路保险丝规格不能用得过大，保险丝的熔化特性须可靠。

    e、合闸失灵时，须检查故障：电气方面可能是电源电压过低（压降太大或电源容量不够），中试控股合闸线圈受潮致使匝间短路，熔丝已断；机构方面可能是合闸锁扣扣接量过小，辅助开关调得角度不好，断电过早。

    f、分闸失灵时，须检查故障:电气方面可能是电源电压过低,转换开关接触不良，分闸回路断线；机械方面可能是分闸线圈行程未调好，铁芯被卡滞，锁扣扣接量过大，螺丝松脱。

    g、辅助开关接点转换时刻须精心调整，切换过早可能不到底，切换过慢会使僵闸线圈长时带电而烧毁。正确位置是在低电压下合闸，刚能合上。

（5）对于手车隔离

    a、插头咬合面应涂敷防护剂（导电膏、凡士林等），

    b、注意插头有无明显的偏摆变形。

    c、检修时应注意插头咬合面有无熔焊现象。

（6）对于隔离开关：

    a、注意刀片、触头有无扭歪，合闸时是否合闸到位和接触良好。

    b、分闸时断口距离是否≥150mm。

    c、支持及推杆瓷瓶有否开裂或胶装件松动。

    d、其操动机构与断路器的联锁装置是否正常、可靠。

（7）开关柜长期未投入运行时，投运前主要一次元件间隔（如手车室及电缆室）应进行加热除湿，中试控股以防止产生凝露而影响设备的外绝缘。

（8）对于电流互感器：

    a、注意接头有无过热，有无响声和异味。

    b、绝缘部分有无开裂或放电。

    c、引线螺丝有无松动，决不能使之开路，以免产生感应高压，对操做人员及设备安全造成损害。

 高压开关特性测试仪主要特点：


1. 具有多种触发功能。它可以利用输入信号进行触发,也就是说,输入通道上一旦有信号出现则采集装置会自动触发,完成记录采集功能。省掉了外触发信号并且使触发信号与被测信号之间的同步问题不复存在。同时,它的内触发脉冲宽度可以程控调节,这样可以避免由于干扰尖脉冲而引起的误触发现象。


2. ZSGK-9C断路器开关时间合闸（分闸）弹跳时间、次数时间测试仪采用高性能数字信号处理器（DSP）和超大规模集成电路芯片（VLSI）。提供强大的运算处理能力。

3. 高速、高精度的数据采样，可调的采样率及采样时间（中试控股数据采样速度从25us 到 100us可程控设定），可适应各种测量的要求。

4. 数据记录时间长，可满足各种开关测试的要求。

5. 多采集通道。装置有3路行程测量，7路断口测量，可同时3路行程测量。

6. 表贴工艺，主要信号回路配有电磁干扰吸收元件，装置具备了优良的电磁兼容特性，适用于恶劣的电磁环境，抗干扰能力强。

7. 自动计算各参数值，也可手动计算。

8. 系统自动监测开关合分闸状态，并在程序框上端显示出来。

9. 越界告警。当测试值超过预先设定的值，自动给出告警。

10. 各种测试功能及算法均符合IEC标准。

11. 内置操作电源，可直接给开关储能及操作开关。
