高压开关机械特性测试仪的工作原理有哪些？

高压开关操作机构试验常见技术问答、中试控股柱上开关和柱上断路试验仪器

1.电动操作机构主要适用于哪些隔离开关？

电动操作机构适用于需远距离操作的重型隔离开关及110kV以上的户外隔离开关。

2.对操作机构的的保持合闸功能和技术要求

合闸功能小时候，触头能可靠地保护在合闸位置，任何短路电动力及振动等均不致引起触头分离。

3.对操作机构的合闸功能有何技术要求？

满足断路器刚合速度要求必须足以克服短路反力，有足够的合闸功。

4.中试控股对操作机构的分闸功能有何技术要求？

应满足断路器分闸速度要求，不仅能电动分闸，而且能手动分闸，并应尽可能省力。

5.对操作机构的自由脱扣功能有何技术要求？

当断路器在合闸过程中，机构又接到分闸命令时，不管合闸过程是否终止，应立即分闸，保证及时切断故障。

高压开关机械特性测试仪、柱上开关和柱上断路试验仪器布置：

1、仪器送出的模拟漏电电流，中试控股采用降压变压器输出低压电流的方法。

输出模拟漏电流的降压器其初级输入电压由电位器调节端控制变压器次级输出模拟漏电流，也逐步增加，也就是说通过电位器调节，输入变压器初级的电压从零逐步增加，由此可测试漏电保护的动作电流特性。

漏电保护的动作电流和时间测试，由高压开关机械特性测试仪面板上的按钮来进行控制，在测试按钮按动时，部分输出模拟漏电电流，同时该电信号又可去触发计时毫秒表，所以当漏电开关动作后，记下的时间通入该漏电流时的漏电保护开关的动作时间。

2、面板上设置了机用电源插座，快速熔断保险丝，测试线插座、电源开关、调节旋钮、功能开关，复位按钮、测试按钮以及数码显示的毫安表、毫秒表等

高压开关机械特性测试仪具有高速数据采集分析处理能力，能抵御强电磁（500KV以上）干扰，同时具有多路高压开关动特性测试仪同时分析和测试精度高等特点。高压开关机械特性测试仪内置隔离型可调直流电源及开关操作命令模拟控制模块，试验中可通过内附直流电源开关直接控制开关分、合闸、重合闸操作，自动识别手动和电动的动作电压试验技术。中试控股针对不同开关有不同测试性质，高压开关机械特性测试仪具有丰富完善的用户自定义功能。同时可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析结果。

电力检测设备中重要的控制设备。电网中断路器特性测试仪的运行数量多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压开关动特性测试仪本身，因此，对仪器进行测试是一项很重要的工作，但采用高压开关动特性测试仪时存在操作复杂

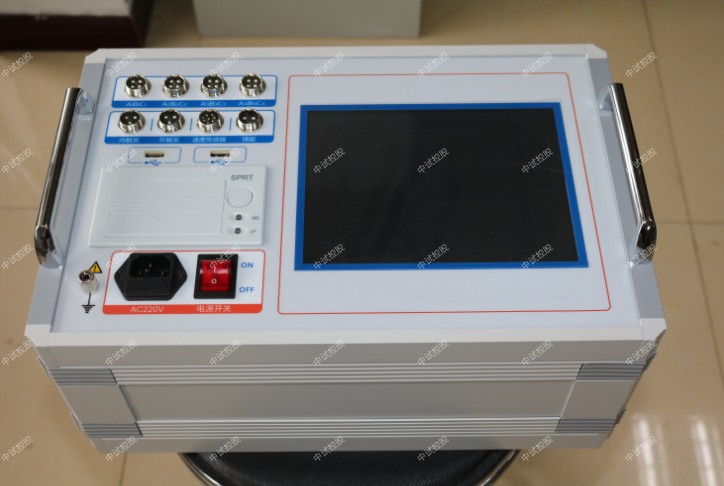

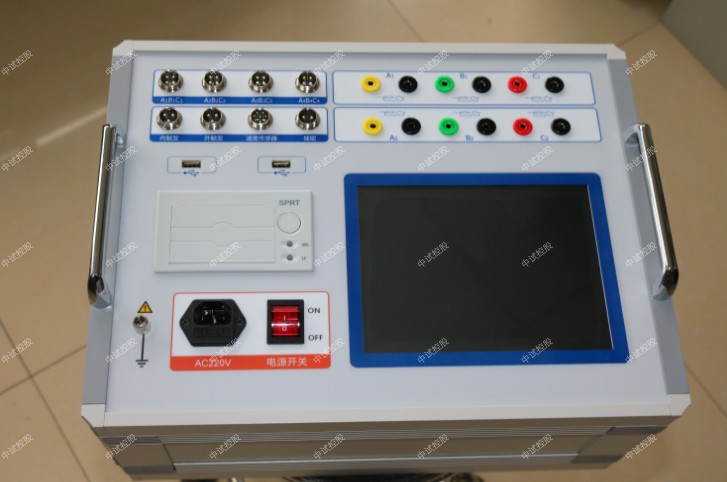

ZSKC-6C 高压开关综合测试仪、柱上开关和柱上断路试验仪器

简介
高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、中试控股测试精度低等缺点，为了解决这些问题，我们开发了ZSKC-6C高压开关综合测试仪。

超大触摸彩屏，配置10寸1024×600平板电脑，适合所有型号的金属触头的：SF6开关、GIS组合电器、真空开关、油开关等等。

特征
1、10寸平板电脑远程同步界面控制
配置10寸1024×600平板电脑（可选配其它笔记本），Windows XP操作系统，通过USB转RS232接口同步控制仪器界面，远程进行操作控制仪器、可导出试验数据；
2、三种试验完美实现
常规试验,测出开关的合分闸时间、弹跳时间、中试控股同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；
重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；
低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；
3、三种合分闸控制方式
支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
支持外同步方式控制，外部电源提供电压给合、分闸线圈；
支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；
4、超大水晶触摸彩屏、高速热敏打印机
5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用； 高速热敏打印机，方便现场打印试验数据和曲线；
5、同测6路断口1路速度1路电流
可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
在内同步方式时，可测试1路通过合、分闸线圈的电流；
6、超强集成性能直流电源
集成操作电源，无须现场二次电源，现场使用更加方便快捷；
电源电压30V～300V可调，电流20A，连续工作时间3s；
7、具有录波功能
可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
8、大容量存储器，支持U盘内置或外置
带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；
9、配备PC机上层软件
PC机上层软件既能远程控制仪器、导出试验数据，也能管理分析试验数据、生成试验报告、导出EXCEL数据等；
10、内置抗干扰电路
内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；
11、防尘防水工程塑料密封箱
采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

参数

1、中试控股柱上开关和柱上断路试验仪器最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；
2、行程测试范围：6mm～400mm；
3、行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；
4、时间测试范围：10ms～15s；
5、时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
6、最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
7、测试通道8路：6路断口时间，1路速度，1路线圈电流；
8、电源：AC220V±10%；50Hz±1Hz；
9、操作电源输出：电压DC30V～300V可调，电流20A，数字程控调整，连续工作时间3s。
