柱上负荷开关试验仪器

产品简介

柱上负荷开关试验仪器

高压断路器柱上负荷开关试验仪器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。高压开关动特性测试仪是本公司为适应各种高压开关动作特性测试的需要，开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。中试控股其主要特点是，除了满足市场上一般的高压开关的动特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨触头开关3个断口的动态电阻波形。仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

高压开关动特性测试仪、柱上负荷开关试验仪器是本公司为适应各种高压开关动作特性测试的需要，开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。其主要特点是，除了满足市场上一般的高压开关的动特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨触头开关3个断口的动态电阻波形。中试控股仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

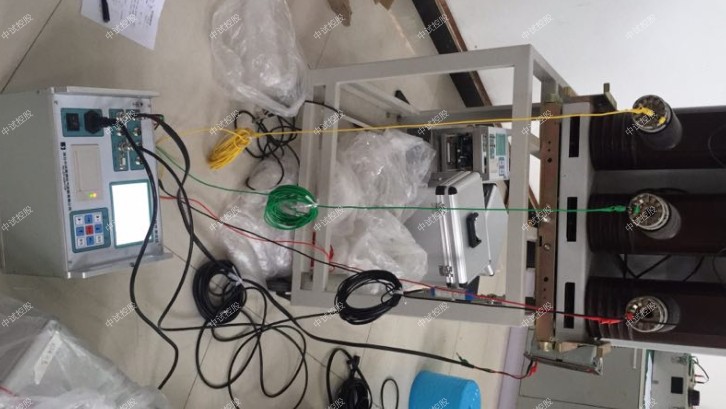

一、常规试验测试
时间测量
柱上负荷开关试验仪器分（合）闸时间：
 分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开（合上）为止的时间。
 相内同期：
 同相断口之间，分、合闸时间最大与最小之差。
 相间同期：
 A、B、C三相间，各相中合闸时间最大值之差为合闸相间同期，分闸时间最小值之差为分闸相间同期。
 弹跳次数：
 弹跳次数是指开关动、静触头在分（合）闸操作过程中分开（合上）的次数。
 弹跳时间：
 弹跳时间是指开关动触头与静触头从第一次分开（或合上）中试控股开始到最后稳定分开（或合上）为止的时间。
 断口曲线：
 断口分合闸状态，并绘制“分合状态—时间”曲线；

二、速度及行程测量
 刚分（合）速度：
 刚分（合）速度是指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，本测试仪提供很多开关的刚分（刚）速度定义方式。
 开距、超程：
 开距是指开关从分状态开始到动触头与静触头刚接触的这一段距离；超程是指开关从合状态开始到动触头与静触头刚分开的这一段距离；行程是指开距和超程两段距离和的长度。
 过冲幅度、反弹幅度：
 过冲幅度是指开关从分闸状态开始运动超过总行程后继续运动的距离；反弹幅度是指开关从合闸状态开始运动超过总行程后继续运动的距离。
 分（合）闸最大速度：
 分（合）闸最大速度是指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段。
 分（合）闸平均速度：
 分（合）闸平均速度是指开关动触头在分（合）闸过程中，按平均速度定义的两个百分比之间的行程段的平均速度。
 行程-时间曲线：
 行程-时间曲线是开关动触头运动过程中每一个时间单元对应的行程关系曲线。
 合（分）闸线圈电流测量
 在内同步方式时，可测试通过合（分）闸线圈的电流，并绘制电流—时间（I—t）曲线。


三、重合闸试验测试
合分试验
柱上负荷开关试验仪器合闸时间：
 合闸时间是指从开关接到合闸控制信号（线圈上电）开始到开关动触头与静触头第一次合上为止的时间。
 合分时间：
 合分时间是指从开关合闸时刻到开关动触头与静触头第一次分开的时间。

分合试验
 分闸时间：
 分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
 分合时间：
 分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。

分合分试验
 分闸时间：
 分闸时间是指从开关接到分闸控制信号（线圈上电）中试控股开始到开关动触头与静触头第一次分开为止的时间。
 分合时间：
 分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。
 合分时间：
 合分时间是指从开关刚合闸时刻到开关动触头与静触头再一次分开的时间。


四、低电压试验测试
 自动试验：
柱上负荷开关试验仪器根据开关的起始电压输出到合（分）闸线圈上，中试控股检验开关的合（分）闸动作电压；如果开关没有动作，再根据升压的步进值的逐步升压直到开关动作，最终检验出开关合（分）闸的动作电压。
 额定电压百分比试验：
 根据额定电压的百分比的电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压。

特征

1、适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关
　　2、直线行程传感器，旋转传感器，安装极为方便，简捷
　　3、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱
　　4、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间
　　5、内置快速微型打印机，打印所有数据及图谱
　　6、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析

技术参数

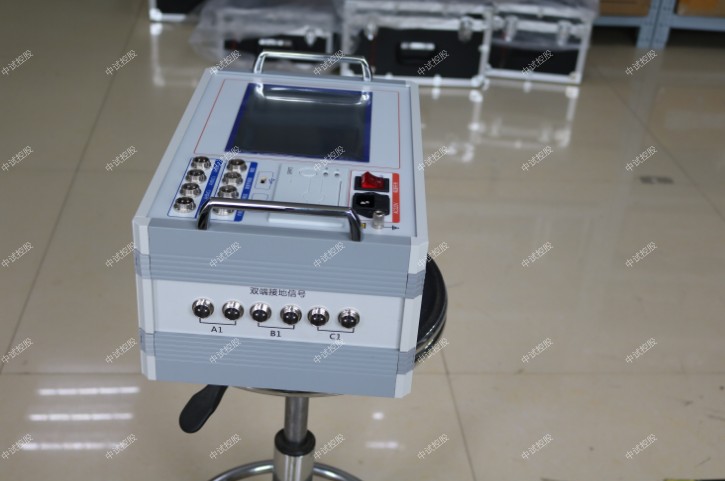

ZSKC-6B 高压开关综合测试仪、柱上负荷开关试验仪器

简介

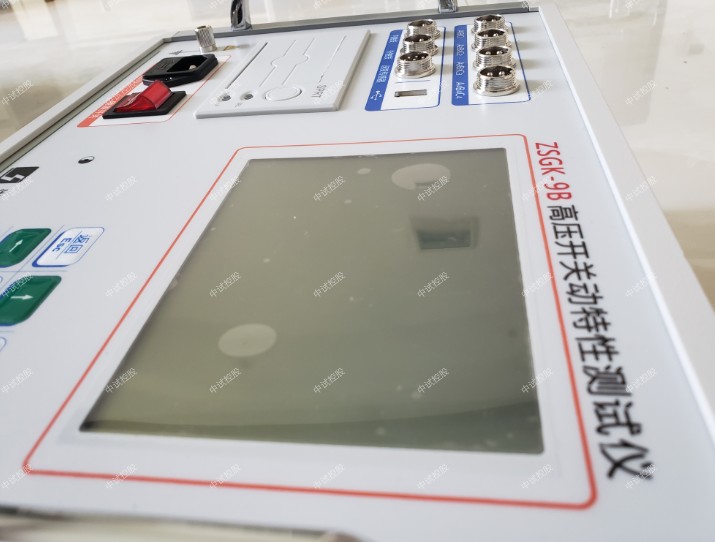

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，中试控股为了解决这些问题，我们开发了ZSKC-9B高压开关动特性测试仪。

特征
1、超大水晶触摸彩屏、高速热敏打印机
5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用； 高速热敏打印机，方便现场打印试验数据和曲线；
2、三种试验完美实现
常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；
重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；
低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；
3、三种合分闸控制方式
支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
支持外同步方式控制，外部电源提供电压给合、分闸线圈；
支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；
4、同测6路断口1路速度1路电流
可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
在内同步方式时，可测试1路通过合、分闸线圈的电流；
5、超强集成性能直流电源
集成操作电源，无须现场二次电源，现场使用更加方便快捷；
电源电压30V～300V可调，电流20A，连续工作时间3s；
6、具有录波功能
可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
7、大容量存储器，支持U盘内置或外置
带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；
8、配备PC机上层软件
PC机上层软件既能远程控制仪器、导出试验数据，中试控股也能管理分析试验数据、生成试验报告、导出EXCEL数据等；
9、内置抗干扰电路
内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；
10、防尘防水工程塑料密封箱
采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

参数

 1、柱上负荷开关试验仪器最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；
 2、行程测试范围：6mm～400mm；
 3、行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；
 4、时间测试范围：10ms～15s；
 5、时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
 6、最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
 7、测试通道8路：6路断口时间，1路速度，1路线圈电流；
 8、电源：AC220V±10%；50Hz±1Hz；
 9、操作电源输出：电压DC30V～300V可调，电流20A，数字程控调整，连续工作时间3s。
