柱上真空自动配电开关机械特性测试专用试验仪器

高压开关动特性测试仪、柱上真空自动配电开关机械特性测试专用试验仪器传感器的安装

本仪器配备两种测速传感器，分别在不同情况下使用。两种传感器通过一根传感器信号线，连接到仪器的“速度传感器”插座上。

1. 旋转传感器

通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关厂家出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。

2. 直线传感器（行程速度传感器）

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。

以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

提示：直线传感器因其现场安装的烦琐性，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。



高压开关特性综合测试仪术语定义
  ◆ 三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。

  ◆ 同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。

  ◆ 弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。

  ◆ 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

  ◆ 合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

  ◆ 重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。

  ◆ 刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。

  ◆ 开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

  ◆ 分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

  ◆ 分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。

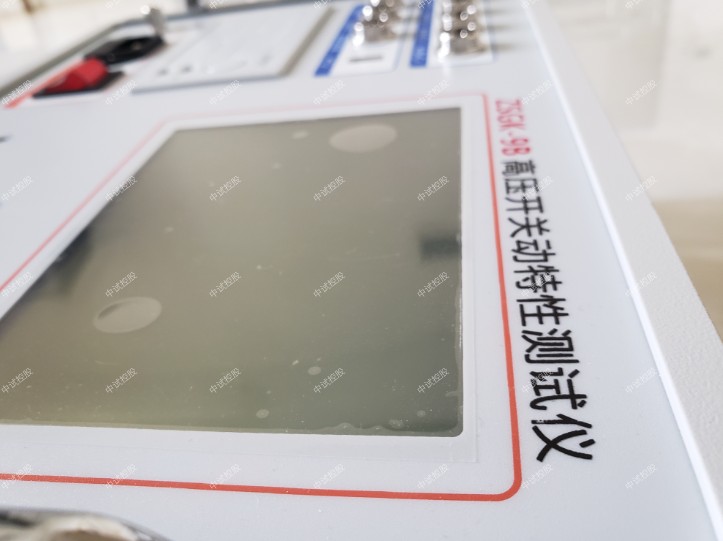

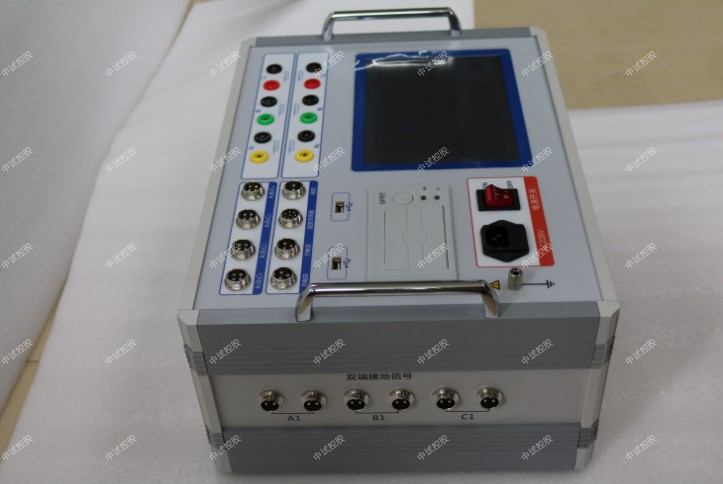

ZSGK-9C 开关(断路器)机械特性综合测试仪
简介
ZSGK-9C开关机械特性测试仪（带合闸电阻功能）是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题。
通用测试传感器，又称为万能传感器。此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。

特征
1、适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关。

2、直线行程传感器，旋转传感器，安装极为方便，简捷。

3、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

4、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

5、内置快速微型打印机，打印所有数据及图谱。

6、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。



性能介绍

1、时间：12个普通金属断口的固有分、合闸时间。同相同期，相间同期。

2、重合闸：每断口的合－分，分－合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值。

3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

4、速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

5、电流：分、合闸线圈的分、合闸电流值、电流波形图。

6、动作电压：机内提供DC30～250V／20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。



技术参数

1、使用环境

输入电源：220V±10%  50Hz±10%

大气压力：86～106kPa

    温度：-10～45℃

    湿度：≤80%RH

2、安全性能

    绝缘电阻：＞2MΩ

    介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。

3、基本参数

（1）时间：量程：16000.0ms

分辨率：0.1ms

           误差：①200ms以内

±0.1ms+1个字

                 ②200ms以上

±2％

                 ③同期

±0.1ms

（2）速度：量程：20.00m/s

分辨率：0.01m/s

           误差：①0-2m/s以内

±0.1m/s

                 ②2m/s以上

±0.2m/s

    （3）行程：

量程

分辨率

误差

真空断路器

50.0mm

0.1mm

±0.5mm

SF6断路器

300.0mm

0.1mm

±2mm

少油断路器

600.0mm

（4）电流：量程：20.00A       分辨率：0.01A

（5）断口类型：12路金属断口

    （6）输出电源：DC30～250V数字可调／20A(瞬时工作)

（7）尺寸及质量：

           主机：360mm×290mm×280mm    6kg

           附件：370mm×280mm×220mm    9kg

功能展示

    查看菜单下有【曲线图形】、【综合数据】、【电阻波形】、【电阻数据】、【弹跳过程】、【数据分析】、【试验信息】、【综合打印】、

1、曲线图形

    测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间－行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。

2、综合数据

    以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、最大速度、线圈电流、开关总行程、超行程或反弹幅值等。

3、电阻波形

    对于带合闸电阻的开关，显示每断口合闸电阻的过渡波形，每屏显示一个断口。

4、电阻数据

对于带合闸电阻的开关，列表显示每断口合闸电阻的投切时间、电阻合上时刻T1、主触头合上时刻T2、电阻阻值。

5、弹跳过程

    显示各断口的弹跳时间、弹跳次数。如果想看到每断口更详细的弹跳过程，在“详细”光标下，按“确定”键，可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。6、数据分析

    对所测得的“时间－行程”曲线进行分析可以得到相关的数据，当然最主要的还是得到刚分刚合速度数据。

时间-行程数据曲线图

操作提示：

进入“速度分析”界面，在“时间－行程”曲线上有实线、虚线两根坐标竖线，虚线在A通道的刚分刚合点上，实线为刚分刚合速度的定义点，屏幕左上角为两根坐标线与行程曲线上相交的坐标值。横坐标为时间，纵坐标为开关动触头在此时刻下的行程位置点，实线可左右移动，移动时坐标点会实时变化，虚线不能移动。按向上或向下键可以将实线和虚线进行切换。

 “S＝XX.X mm”为行程曲线上两个坐标点的纵坐标之差；

 “t＝XX.X ms”为行程曲线上两个坐标点的横坐标之差；

 “V＝XX.XX m/s”为此两点纵坐标差与横坐标差之比值，即动触头在此两点之间的平均速度。如果我们按开关厂家的刚分刚合速度定义设定此两点，那么V即为所测的刚分刚合速度。

当然，左右移动两根坐标线到相应位置，查看两坐标点的纵坐标之差，可以看到开距、超行程、过冲行程、反弹幅值等数据。在曲线上还可以看到动触头的起始运动时刻点等一系列“综合数据表格”中没有显示的数据，供分析用。

7、试验信息

试验前仪器设置的试验信息。

8、综合打印

打印试验日期、试验内容、试验所得曲线图谱、综合数据。

测试设置

1、速度定义：仪器已经固化了15种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

2、触发方式：内触发：用仪器内部直流电源进行分、合闸操作；外触发：仪器内部直流电源不工作，用现场电源(交流直流均可)操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

3、测试时长：指内部电源输出操作电压的时间长度。

250ms：一般开关的单分、单合试验，选250ms时长；

500ms：一般开关“合－分”或“分－合”操作时，选500ms时长；

1000ms：老式的发电机出口开关如SN4-10G、SN4-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长；

2000ms：开关做“分－合－分”操作时，选2000ms时长；

4000ms：进行仪器内部操作电压校验时，选4000ms时长。

8000ms,16000ms：特殊用途。

4、传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。

5、传感器类型：有旋转和直线传感器两个选项，根据所用的传感器进行相应设定即可。

6、断口类型：本机断口类型只可选择金属断口。

7、行程测试：用直线传感器测速时，将此项开启，能测得开关行程值；用旋转传感器测速时，将此项关闭。

8、行程设置：用旋转传感器和万能传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。



高压开关机械特性测试仪传感器安装时注意要点

（1）动触头轴线与滑杆轴线间的同轴度误差≤0.2mm。

（2）尽量使用传感器中部位置，确定触头的分合位置，使动触头的行程包含在滑杆的行程中，让滑杆上下运动时留有缓冲余量。

（3）安装要紧固可靠，在测试中使传感器本体与开关本体不能产生相对位移。

（4）传感器属于精密电子仪器，各个部位请一定要注意防水防尘，尽量保持干燥
