柱上SF6开关的例行试验项目预防性仪器

测试现场常见技术问题及处理办法
㈠、现场用仪器进行控制合、分闸操作时，开关不动作
    1、现场合、分闸控制接线不正确
       柱上SF6开关的例行试验项目预防性仪器处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。
    1、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）
       处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A以上），而仪器操作电源的大带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。

                ②、检查控制回路，保证回路畅通。
    2、检查仪器储能、分闸、合闸是否有直流输出
       处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控
                 制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，
                 时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请
                返厂维修。
                ②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线
                就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”
                字，表示此断口有故障，请切换到A2断口）。
                将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，
                将储能控制线红、黑色线分别接在万用表的红、黑线上。
                首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联
                动，点击 开始测试菜单，电压输出。
                ③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄
                线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一
                样。
                ④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自
                行打开仪器仪表，内部有高压输出危险。
                ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行
                测量，完成后再返厂维修。
    3、开关机构存在保护闭锁（如西门子、ABB开关）
       处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现
                 场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭
                 锁。
                 ②用现场操作电源，用“外触发”方式试验。
㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。
1、断口线未接好：
           ①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头
               三相短接后接黑线。
               ②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电
                   站户外开关上端已接地，要当于两端都接地，要解开一端）。
               ③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回
                   路再做实验。
㈢、打印机能走纸却不能打印文字、图形
    1、打印纸安装反了
       处理办法：重新正确安装热敏打印纸。
    2、热敏打印机加热头坏了
      处理办法：返厂维修热敏打印机加热头。
㈣、仪器进行速度测试时，没有速度数据显示。
1、传感器的选择项有误（例如安装的是直线传感器，选择的旋转传感器），请将传感器重
   新进行设置。
2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才能采集信号，如果安
       装到直线位移的地方或其他不动作的地方，均没有数据显示。
3、如果传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维修。
㈤、仪器现场接地时，为什么要先接地线，然后再接断口线？
因为现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应
电压，此时电压量值很大，能量较小，但足以威胁到仪器本身的安全。仪器内部，断口
信号输入端到地之间接有泄放回路。所以先接地线，优先接通了泄放回路，此时连接断
口信号线时，即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪
器的断口通道安全。
㈥、如何判断仪器端口是否正常？
   仪器有十二断口，每一相断口均可独立使用。
   ①、在没接断口测试线就是分闸状态，测试界面也会同样显示“分”字。如果某断中的
   一相出现 “合”字，则表示此断口有故障，这时要切换到别的断口进行测试。
   ②、接上断口测试线，将断口线的黄、绿、红和黑（公共）短接，断口状态由“分”字
   变为“合”字，这表示正常。

十、日常保养
    1．本仪器是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。
 2．柱上SF6开关的例行试验项目预防性仪器仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，每月通电一次，每次约0.5小时。

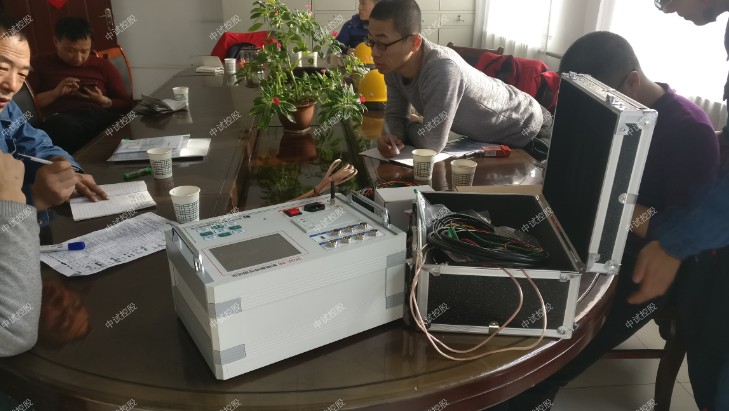

ZSGK-9A 开关(断路器)机械特性综合测试仪、柱上SF6开关的例行试验项目预防性仪器
简介
交流 / 交直流两用可选
ZSGK-9A断路器特性测试仪（低电压动作测试仪）是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

特征
1、ZSGK-9A高压开关动特性测试仪适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。
2、直线行程传感器，旋转传感器,安装极为方便，简捷。
3、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
4、内置快速微型打印机，打印所有数据及图谱。
5、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有 数据及波形图谱。
6、仪器配有与PC机联机的《断路器数据分析管理软件Windows中文版》软件，试 验结果可直接存入硬 盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。
7、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。
8、仪器配置速度自定义添加程序，用户可根据需要，自由添加各种刚分、刚合速度定义。

使用环境 输入电源：220V±10% 50Hz±10% 大气压力：86～106kpa
温度：－10～40℃ 湿度：≦80%RH
安全性能 绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
基本参数 时 间 量程：4000.0ms，分辨率：0.1ms
误差：①100ms以内，0.1ms±1个字
②100ms以上，0.1%±1个字
③同期
速 度 量程：20.00m/s，分辨率0.01m/s
误差：①0～2m/s以内，±0.1m/s±1个字
②2m/s以上，±0.2m/s±1个字
  量 程 分辨率 误 差
真空断路器 50.0mm 0.1mm 1%±1个字
SF6断路器 300.0mm 1mm
少油断路器 600.0mm
电流 量程 20.00A，分辨率0.01A
输出电源 DC30～250V数字可调/20A(瞬时工作)
外形尺寸(长×宽×高) 360×280×300mm3
重量 9kg


二、速度及行程测量
 刚分（合）速度：
 刚分（合）速度是指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，本测试仪提供很多开关的刚分（刚）速度定义方式。
 开距、超程：
 开距是指开关从分状态开始到动触头与静触头刚接触的这一段距离；超程是指开关从合状态开始到动触头与静触头刚分开的这一段距离；行程是指开距和超程两段距离和的长度。
 过冲幅度、反弹幅度：
 过冲幅度是指开关从分闸状态开始运动超过总行程后继续运动的距离；反弹幅度是指开关从合闸状态开始运动超过总行程后继续运动的距离。
 分（合）闸最大速度：
 分（合）闸最大速度是指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段。
 分（合）闸平均速度：
 分（合）闸平均速度是指开关动触头在分（合）闸过程中，按平均速度定义的两个百分比之间的行程段的平均速度。
 行程-时间曲线：
 行程-时间曲线是开关动触头运动过程中每一个时间单元对应的行程关系曲线。
 合（分）闸线圈电流测量
 在内同步方式时，可测试通过合（分）闸线圈的电流，并绘制电流—时间（I—t）曲线。

三、重合闸试验测试
合分试验
 合闸时间：
 合闸时间是指从开关接到合闸控制信号（线圈上电）开始到开关动触头与静触头第一次合上为止的时间。
 合分时间：
 合分时间是指从开关合闸时刻到开关动触头与静触头第一次分开的时间。

分合试验
 分闸时间：
 分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
 分合时间：
 分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。

分合分试验
 分闸时间：
 分闸时间是指从开关接到分闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开为止的时间。
 分合时间：
 分合时间是指从开关分闸时刻到开关动触头与静触头第一次合上的时间。
 合分时间：
 合分时间是指从开关刚合闸时刻到开关动触头与静触头再一次分开的时间。

四、低电压试验测试
 自动试验：
 根据开关的起始电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压；如果开关没有动作，再根据升压的步进值的逐步升压直到开关动作，最终检验出开关合（分）闸的动作电压。
 额定电压百分比试验：
 根据额定电压的百分比的电压输出到合（分）闸线圈上，检验开关的合（分）闸动作电压。

真空高压断路器是电力系统中重要的开关设备之一，它在控制电路系统的同时承担着保护电力设备重要作用。为了维护电路安全、保证居民用电、减少或者危险事故发生，中试控股对目前真空高压开关的使用情况与现场进行了分析，对高压断路器的提出了以下几个方面的“要求”。

（1）工作可靠：断路器在制造厂给定的技术条件下工作时，应能可靠地长期正常运行。

（2）应具有足够的断路能力：由于电网电压较高、电流较大，当断路器在断开电路时，触头间会出现电弧，只有将电弧熄灭，才能断开电路。因此，要求断路器有足够的断路能力，尤其是在短路故障时，能可靠地切断短路电流并保证具有足够的热稳定度和电动稳定度。

（3）具有尽可能短的切断时间：当电力网发生短路故障时，要求断路器迅速切断故障电路，这样可以缩短电力网的故障时间和减轻短路电流对电气设备的损害。在超高压电网中，迅速切断故障电路还可以提高电力系统的稳定性。因此切断时间是高压断路器的一个重要参数。

（4）实现自动重合闸：架空输电线路的短路故障，大多是临时性故障。当短路电流切断后，故障也随之消除。

如何鉴别真空高压开关的好坏同时，为了提高供电的连续性，故装有自动重合闸装置。自动重合闸指的是断路器在故障跳闸以后，经过一定的时间间隔又自动进行再次关合。重合后，如果故障已消除，即恢复正常供电，称为自动重合成功。如果故障并未消除，则断路器必须再次开断故障电流，这种情况称为自动重合失败在便合失败后，如已知为永久性故障应立即组织检修，但有时运行人员无法判断故障是暂时性还是永久性，而该电路供电又很重要，允许3分钟后再强行合闸一次，称为“强送电”。同样，强送电也可能成功或失败。

但失败时，断路器必须再开断一次短路电流。断路器的上述动作程序，称为自动重合闸的操作循环，记为分O（无电流间隔时间，一般为0.3秒或0.5秒）—合分—t（强送电时间，一般为180秒）—合分。

可写为：O——CO—t′—CO

其中：

O——分闸操作

CO——断路器合闸后任何有延时就立即进行分闸操作t——无电流时间，是指自动重合闸中，断路器开断时从所有相中电弧均无熄灭起到随后重新关合时任意一相中开始通过电流时的时间间隔。对于快速自动重合闸的断路器，取t=0.3s

t′——强送电时间，一般取t= 3分钟
