柱上分界开关联调测试仪器

产品简介

柱上分界开关联调测试仪器

高压开关设备、柱上分界开关联调测试仪器是指在电压3kV及以上，频率50Hz及以下的电力系统中运行的户内和户外交流开关设备。主要中试控股用于电力系统（包括发电厂、变电站、输配电线路和工矿企业等用户）的控制盒保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网快速切除，从而保证电网中故障部分的正常运行及设备、运行维修人员的安全。

因此，高压开关设备是非常重要的输配电设备，其安全、可靠运行对电力系统的安全、中试控股有效运行具有十分重要的意义。

高压开关设备按其功能和作用的不同，可以分为：

（1）元件及其组合：包括断路器、隔离开关、接地开关、重合器、分断器、负荷开关、接触器、熔断器以及上述元件组合而成的负荷开关—熔断器组合电器、接触器—熔断器（F-C）组合电器、隔离负荷开关、熔断器式开关、敞开式组合电器等。

（2）成套设备：将上述元件及其组合与其他电器产品（诸如变压器、电流互感器、电压互感器、电容器、电抗器、避雷器、母线、进出线套管、电缆终端和二次元件等）进行合理配置，有机地组合与金属封闭外壳内，具有相对完整使用功能的产品。如金属封闭开关设备（开关柜）、气体绝缘金属封闭开关设备（GIS）和高压/低压预装式变电站等。

ZSGK-9A 开关(断路器)机械特性综合测试仪
简介
交流 / 交直流两用可选
ZSGK-9A断路器特性测试仪（低电压动作测试仪）是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

特征
1、ZSGK-9A高压开关动特性测试仪柱上分界开关联调测试仪器适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。
2、直线行程传感器，旋转传感器,安装极为方便，简捷。
3、主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
4、内置快速微型打印机，打印所有数据及图谱。
5、主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有 数据及波形图谱。
6、仪器配有与PC机联机的《断路器数据分析管理软件Windows中文版》软件，试 验结果可直接存入硬 盘，也可输出到各类打印机上打印试验报告，使现场试验计算机化。
7、仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。
8、仪器配置速度自定义添加程序，用户可根据需要，自由添加各种刚分、刚合速度定义。

使用环境 输入电源：220V±10% 50Hz±10% 大气压力：86～106kpa
温度：－10～40℃ 湿度：≦80%RH
安全性能 绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
基本参数 中试控股时 间 量程：4000.0ms，分辨率：0.1ms
误差：①100ms以内，0.1ms±1个字
②100ms以上，0.1%±1个字
③同期
速 度 量程：20.00m/s，分辨率0.01m/s
误差：①0～2m/s以内，±0.1m/s±1个字
②2m/s以上，±0.2m/s±1个字
  量 程 分辨率 误 差
真空断路器 50.0mm 0.1mm 1%±1个字
SF6断路器 300.0mm 1mm
少油断路器 600.0mm
电流 量程 20.00A，分辨率0.01A
输出电源 DC30～250V数字可调/20A(瞬时工作)
外形尺寸(长×宽×高) 360×280×300mm3
重量 9kg

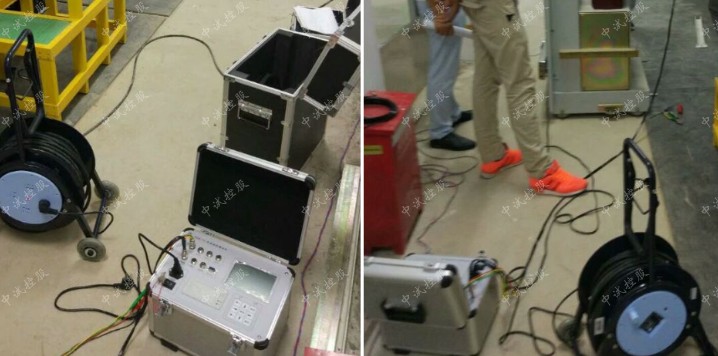

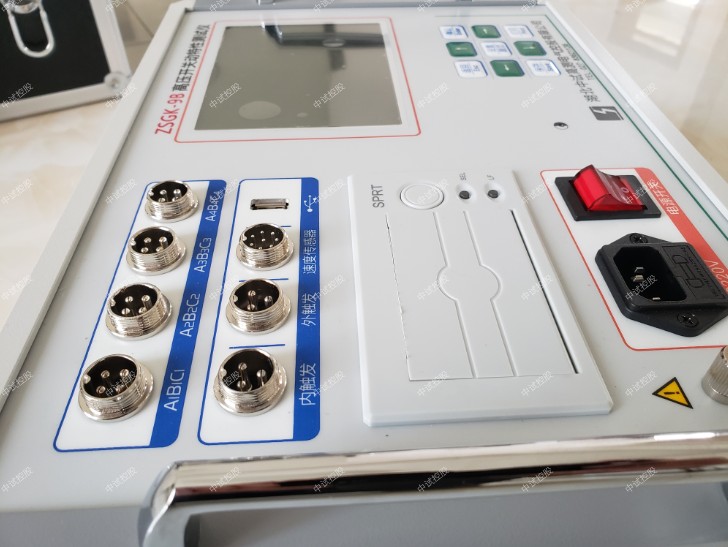

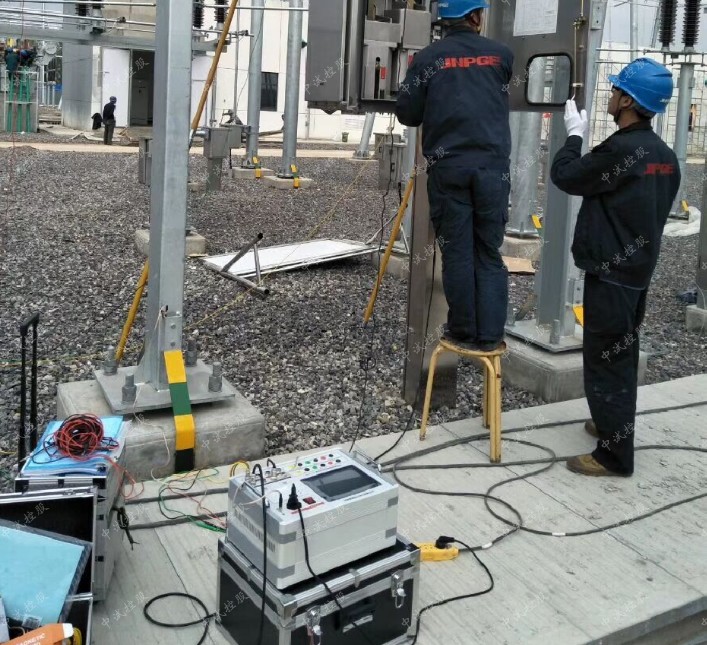

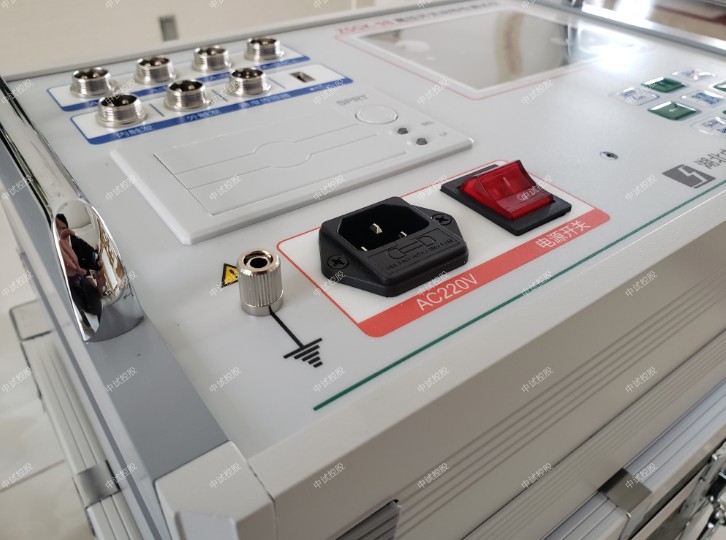

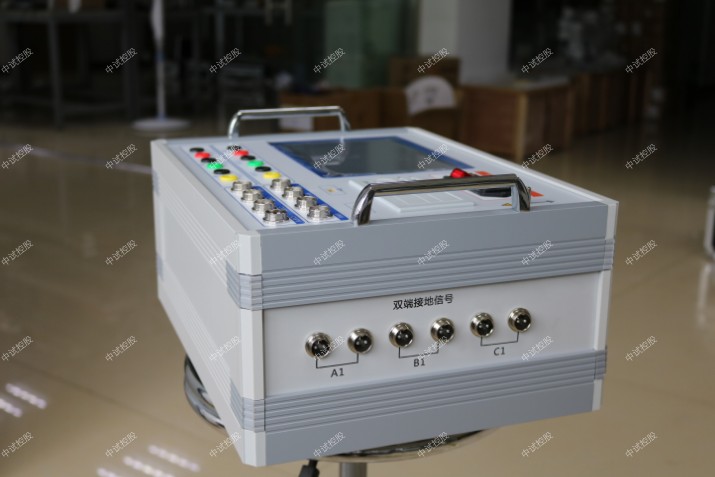

ZSGK-9B 开关(断路器)机械特性综合测试仪中试控股柱上分界开关联调测试仪器
简介
ZSGK-9B 开关机械特性综合测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

特征
1.仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3.机内可存储50组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，中试控股图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
7.本仪器可进行电动和手动分合测试。
8.可进行高、低电压实验，自动寻找最低分或合闸电压。
9.重合闸试验，可做合分、分合，分合分等参数测量。
10.真空接触器（单线圈）参数测量。

柱上分界开关联调测试仪器参数

1．时间测量：12路
      固有分闸（合闸）时间
      分闸（合闸）相内不同期
      分闸（合闸）相间不同期
      合闸（分闸）弹跳时间（弹跳次数）
2．测试范围：0.01ms～10000ms
准确度：1ms～100ms内准确度0.1%±2个字，
        大于100ms准确度0.5%±2个字
速度测量：刚分（刚合）速度
     指定时间段（行程段或角度段）平均速度
测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s，
0.5°角度传感器0.01～25.00m/s
万能传感器：0.01～10.00m/s
3．行程测量：动触头行程（行程）
       接触行程（开距）
       过冲行程或反程（超程）
4. 传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm
         直线位移传感器300mm，分辨率:0.1mm，行程10～300mm（选配）
         直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配）
         360线传感器：360о,分辨率:0.5о,行程1mm～1000mm
5. 电流测量：显示电流为分（合）闸线圈的最大电流值
6．显示屏：320×240液晶屏，对比度可调
7．数据存储：可存储100组测量数据
8．打印机：高速热敏打印机
9. 仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．直流电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)
11．主机体积：360×250×140mm
12．使用环境：  -10℃~+50℃
13．相对湿度：≤90%

1、概述

高压开关是长期载流的电器设备，由于导体存在一定的电阻，当电流通过导体时就会产生热损耗，而交变电磁场作用于导体周围的铁磁物体和绝缘介质会产生铁磁损耗和介质损耗，所有这些都是热源，这些热源产生的热量使开关设备的温度升高，同时以不同的散热方式向周围介质散热，而保持相对恒定的温度，这个温度减去试验环境温度就是开关稳定的温升。

温升试验是高压开关设备必须进行的型式试验项目之一，它主要是通过实际的模拟试验，即长期给开关通以额定电流，直至温升稳定（各测温点3h内变化不超过2℃则认为温升稳定）。将测量出来的温升值与标准比较看各部位温升是否合格。国家标准GB11022—1999《高压开关设备通用技术条件》中规定了高压开关设备各部位温升极限（见附录4）和试验方法。

2、一般规定

国家标准规定：三相电器原则上通以三相电流试验。当三相电器的磁路为一个整体，以及邻近效应的影响显著时，必须通过三相电流试验。具有下列情况，允许通单相电流试验：

（1）额定电压35kV以上的开关设备，当相间中心距离大于460mm且额定电流在1250A及以下，或相间中心距离大于1m时，可以通以单相电流进行单极试验。

（2）额定电压63kV及以上的开关设备，可以通以单相电流进行单极试验。

（3）额定电压110kV及以上系列的多断口断路器，如果各单元之间相互无热影响时，则可以用通以单相电流的单元试验代替整台断路器的试验。

3、 试验方法

（1）试验条件有关规定。试验电流最大偏差不超过+2%；电流波形为正弦波；电源频率偏差—5%~2%；在距试品端子1m远处导线的温升与相应端子的温升差不大于5K；试验环境温度0~40℃；试验环境风速对户内产品不大于0.15m/s，对户外产品部大于0.5m/s。当试验条件符合以上规定且温升测试符合标准，则认为试验有效。

（2）试验线路。温升试验接线原理见图4-2.

（3）试验电流的调整。

1）用三相设备进行三相试验时，由于三相电压不平衡造成电流不平衡，中试控股一个既经济又简单的解决办法是用矽钢片叠成门型铁芯套在个相连接导线上，并与试品接线端保持适当距离，然后调节矽钢片的多少和铁芯封口处的空气间隙，以改变阻抗来平衡三相电流。

2）用三个单相设备进行三相试验时，用每相的调压器调整电流平衡。

3）为了缩短试验时间，在通电初始阶段，可以用大于额定值的电流将试品加热至预期温度的80%左右，然后将电流降为额定值，直到各部位温升稳定为止。
