柱上开关的检测方法和试验仪器

产品简介

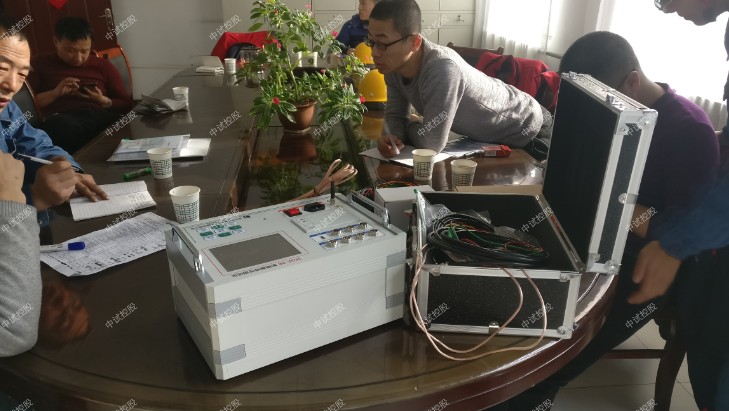

柱上开关的检测方法和试验仪器

柱上开关的检测方法和试验仪器不同功能版本的介绍和分析，技术参数和测量原理是什么，国家执行标准是什么，仪器的由来，行业术语解释，如何日常保养？主要用途是什么？等等，以下都会一一进行解释和分析，如果需要更多详细的产品。

仪器测试功能 执行标准：DL/ T846.3-2004、GB1984-2003

高压开关特性测试仪、柱上开关的检测方法和试验仪器是我中试控股依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器合（分）闸顺序、合（分）闸最大时间、三相不同期、同相不同期、合（分）闸时间、动作时间、弹跳时间、中试控股弹跳次数、弹跳幅、行程、开距、超行程、过行程、刚合（分）速度、最大速度、平均速度、金短时间、无流时间、电流波形曲线(动态)、时间行程速度动态曲线(ms)、时间行程速度动态曲线(mm)等机械动特性参数。

仪器技术参数

>时间测试范围：1—499.9ms 分辨率：0.01ms 精度≤0.1ms

>速度测试范围：15ms 分辨率：0.01m/s 精度±1%读数+2个字

>行程测试范围：不 限 分辩率：0.01mm 精度±1%读数+2个字

>直流电源选择范围：25-265V/10A 分辩率：1V 精度≤±1%

>工作电源：AC220V ±10% 频率：50Hz ±5%

>环境温度：-10°C~40°C 相对湿度：≤85%

>绝缘电阻：≤2MΩ

>介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。

测试原理

高压开关机械特性测试仪、柱上开关的检测方法和试验仪器采用回路电阻测试的四端接线方法,实际上是测试开关动作过程中的动态电阻,可以用来测试西门子3AQ和3AT系列石墨触头的SF6高压断路器.动态电阻测试通道的工作原理是在断路器石墨触头的两个端子上加载10A恒流源,通过接在断路器两端的另外两根测试信号线(电压信号),测试石墨触头动作时200mV内的动态电压变化波形,由此来测定断路器金属触头的位置,再根据石墨触头的长度来推断出石墨触头真实确切的位置.



一、用途

该仪器适用于进口、国产各厂少油、多油、真空、六氟化氯（SF6）等高压开关的机械特性测试，亦适用于电磁动作类电器（如接触器、继电器等）的时间测试，自带操作电源。

二、测试仪特性

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照行业标准《高电压测试设备通用技术条件》第3部分，中试控股DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

三、技术参数

环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.

1． 时间测量：12路

固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.1ms～999.99ms

准确度：0.5%±（1%读数+2个字）

2． 速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

分闸（合闸）最大速度

测速范围：1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s，

0.5°角度传感器 1周波/ 0.5°

准确度：1mm传感器 ±（1%读数+1个字）

0.1mm传感器 ±（2%读数+1个字）

0.5°角度传感器±（1%读数+1个字）

3． 行程测量：动触头行程（行程）

接触行程（开距）

过冲行程

反弹行程（幅值）

传感器：50mm，分辨率:0.1mm

传感器：300mm（选配），分辨率:1mm

角速度B1传感器：360°，分辨率:0.5 °，准确度：±1%

4． 显示屏：320×240液晶屏，对比度可调

5． 数据存储：可存储100组测量数据

6． 打印机：高速热敏打印机

7． 交流电源：AC 220V ± 10%；50Hz ± 2%

8． 直流电源：输出电压：30～260V连续可调，输出电流：≤15A(短时)

9． 主机体积：380×280×140mm

10．使用环境： -10℃~+50℃

11．相对湿度：≤90%

四、术语定义

a) 三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。

b) 同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。

c) 弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。

d) 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

e) 合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

f) 重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。

g) 刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸 前10ms内的平均速度。

h) 开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

i) 分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，中试控股该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

j) 分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。

五、日常保养

本仪器是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒

仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，最好每月通电一次，每次约1小时。

六、安全要求

请阅读下列安全注意事项，以免人身伤害，并防止该产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，该产品只可在规定的范围内使用。

1.只有合格的技术人员才可执行维修，防止火灾或人身伤害。

2.使用适当的电源线。只可使用该产品专用、并且符合该产品规格的电源线。

3.正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

4.产品接地。该产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与该产品输入或输出终端连接前，应确保该产品已正确接地。

5.注意所有终端的额定值。为了防止火灾或电击危险，请注意该产品的所有额定值和标记。在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。

6.请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作该产品。

7.使用适当的保险丝。只可使用符合该产品规定类型和额定值的保险丝。

8.避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。

9.在有可疑的故障时，请勿操作。如怀疑该产品有损坏，请联系维修人员进行检查，切勿继续操作。

10.测试结束后要等放电完毕再拆除测试线。

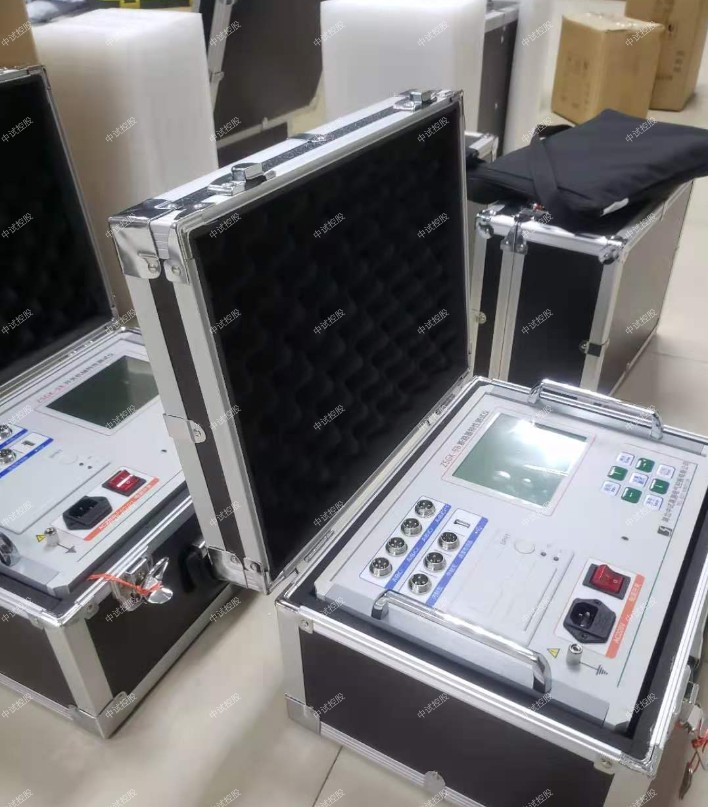

ZSGK-V高压开关动特性测试仪、柱上开关的检测方法和试验仪器

简介
ZSGK-V高压开关动特性测试仪是中试控股为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。仪器以单片机为核心进行采样，处理和输出，高压开关动特性测试仪主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

特征
1、12个断口的固有分、合闸时间；
2、重合闸时间；
3、分、合闸最大不同期性；
4、刚分、刚合速度；
5、弹跳时间及幅度；
6、开关开距及开关超行程（真空开关预置开关行程）；
7、分、合闸平均速度；
8．低电压动作试验；
9、显示、打印速度—距离曲线。

参数

时间测量 同时可测量断口数 ≤12个
测定过程整定时间 0～6秒
分辨率 0.1m
开关开距、开关超行程、弹跳幅度测量 量程 ＜1000mm
分辨率 1mm
测量误差 时间测量误差 ±1%
行程测量误差 ±1%
速度测量范围 0～20m/s
内置电源 输出电压 20V～230V
误差 1%
工作条件 工作电压 AC220V±10%
频率 50Hz
功耗 ≤60w
使用环境温度 0～40℃
使用环境湿度 ≤90%
400×350×200mm3
重量 7kg

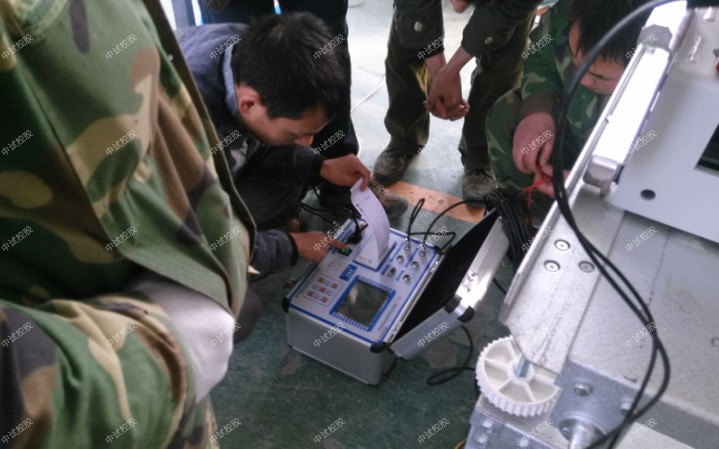

测试现场常见技术问题及处理办法

㈠、现场用仪器进行控制合、分闸操作时，开关不动作

1、现场合、分闸控制接线不正确

处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。

2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）

处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。

②、检查控制回路，保证回路畅通。

3、检查仪器储能、分闸、合闸是否有直流输出

处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。

②、合闸直流电压检查：在中试控股仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。

③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。

④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。

⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。

4、开关机构存在保护闭锁（如西门子、ABB开关）

处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现 场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。

②用现场操作电源，用“外触发”方式试验。

㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。

1、断口未接好：

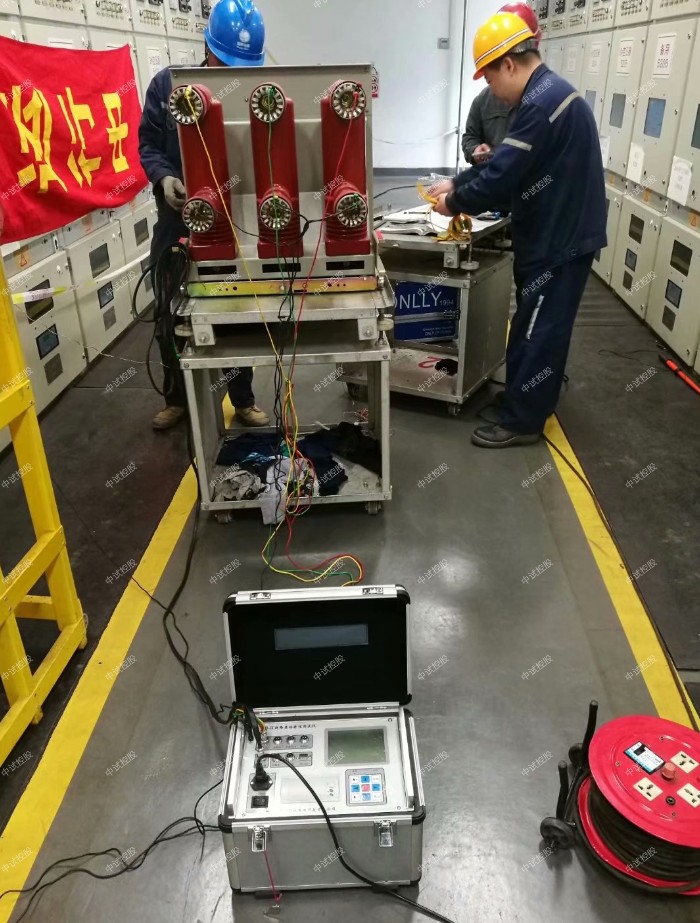

①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。

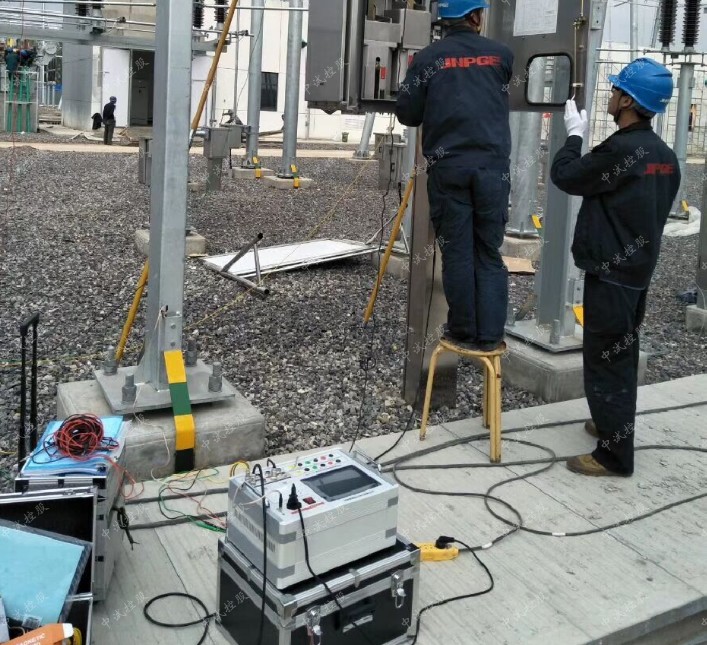

②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。

③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回 路再做实验。

㈢、打印机能走纸却不能打印文字、图形

1、打印纸安装反了

处理办法：重新正确安装热敏打印纸。

2、热敏打印机加热头坏了

处理办法：返厂维修热敏打印机加热头。

㈣、仪器进行速度测试时，没有速度数据显示。

1、传感器的选择项有误（例如安装的是直线传感器，选择的旋转传感器），请将传感器重新进行设置。

2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才能采集信号，如果安 装到直线位移的地方或其他不动作的地方，均没有数据显示。

3、如果传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维修。

㈤、仪器现场接地时，为什么要先接地线，然后再接断口线？

因为现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应电压，此时电压量值很大，能量较小，但足以威胁到仪器本身的安全。仪器内部，断口信号输入端到地之间接有泄放回路。所以先接地线，优先接通了泄放回路，此时连接断口信号线时，中试控股即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道安全。

㈥、如何判断仪器端口是否正常？

仪器有十二断口，每一相断口均可独立使用。

①、在没接断口测试线就是分闸状态，测试界面也会同样显示“分”字。如果某断中的一相出现 “合”字，则表示此断口有故障，这时要切换到别的断口进行测试。

②、接上断口测试线，将断口线的黄、绿、红和黑（公共）短接，断口状态由“分”字变为“合”字，这表示正常。

十、日常保养

1．本中试控股仪器是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。

2．仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，最好每月通电一次，每次约0.5小时。
