无局放变频试验电源 规范书

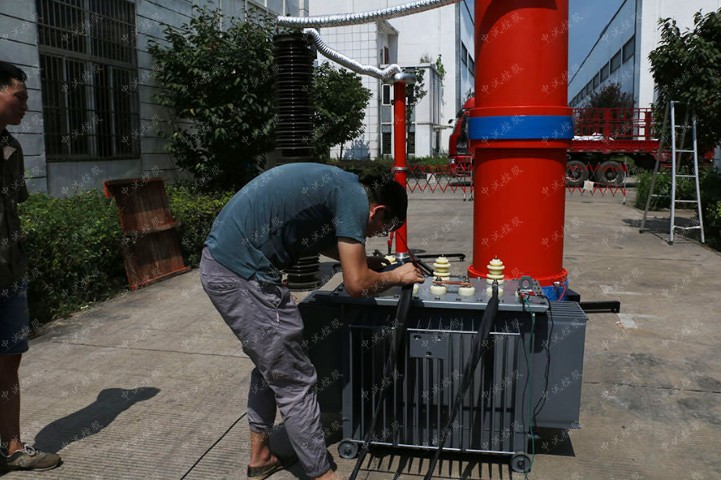

产品简介

无局放变频试验电源  规范书

300kW无局放变频试验电源 特点：
无局放变频试验电源具有抗电场干扰能力，在强电场干扰下，测量精度与控制保护满足要求。具有良好的磁屏蔽，元件、引线均采用高导磁材料屏蔽，无空间辐射。
系统功能：
a)变频电源采用线性功放电路，完好正弦波输出，波形失真度小
b)具有电压自动稳定调整功能
c)安全可靠。本装置内集合了多种保护，包括：放电击穿保护、过电压、过电流整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。当任何一种保护出现时，装置立即封锁试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全
d)采用光纤方式传输高压测量信号，将高压和低压回路彻底隔离
e)自动/手动两种控制方式
f)320*240点液晶显示和多个旋转鼠标，提供了友好的人机界面，操作、接线简便快捷，真正做到“一看就会”
g)同步的电压，电流和频率显示
h)输出频率在20—300Hz范围内连续可调
i)输出电压0～350V范围内连续可调
j)具有谐振耐压试验功能
k)具有自动谐振频率查找功能，可设置多段自动扫频频率段
l)体积小、重量轻、搬运灵活、非常适合现场使用。
系统显示功能：
1）具有大屏幕显示，可指示：输出电压、输出电流、频率、环境温度、出口风温、变频电源输出电压波形、日期时间、倒计时时间、故障信息等；
2）具有试验电压、时间等试验参数的设置功能；
产品其他特点：
a)装置中的充油设备没有渗漏油现象。
b)装置中所有金属外壳均经过防锈及防腐处理，涂层均匀美观。主要部件均有不锈钢铭牌及端子标志。变频电源柜、励磁变压器等各主要部件均配有防尘、防雨罩。电源控制箱配有专用防震铝合金箱。设备结构坚固、牢靠，能在户外、晴好条件下正常工作。变频电源外壳防护等级符合IP54的要求，其它设备外壳防护等级符合IP66的要求。
c)装置可在户内、外存放、组装和拆卸；具有专用运输绑扎工具和现场起吊措施。
d)保护功能完备。制造厂保证装置的控制设备、变压器、电抗器等在1.2倍额定电压下，若试验中发生高压侧试品对地闪络时，不对人身造成伤害和试验设备不致出现有害的机械和热应力以及电气性能损伤或损坏。

e)设备各部件具有符合国标的铭牌，字样、符号清晰耐久，铭牌在设备正常运行时其安装位置明显可见。

300kW无局放变频试验电源主要技术指标：
●频率在设定范围内调节时，电压恒定输出
●变频电源与控制箱及分压器与控制箱的连接均采用光纤连接方式，彻底的隔离高压和低压，避免在被试品击穿后的反击过电压造成控制箱损坏，保证使用安全。
●本体和控制、显示、保护分开，本体、保护为一整体，控制、显示为另一整体且为铝合金箱结构，便于现场携带。
●变频电源具有抗电场干扰能力，在强电场干扰下，测量精度与控制保护满足要求。具有良好的磁屏蔽，元件、引线均采用高导磁材料屏蔽，无空间辐射。
●新的外观设计改善了散热条件，变频柜散热采用直通风道，增大负压空间，装有二十四个低噪音风扇，入口与出口温差小于45K，没有风扇界区死点问题，使功放管工作更安全；风道设防尘移动门。
●由于大功率管的温度性能较差，较大功率输出时，温升加大，三极管的放大倍数增加，导致输出电压漂移，要靠试验人员不断调整输出电压，这一问题早期产品无法解决。现在用单片机的软件实现电压自动调整，保证输出电压的稳定。
●变频电源的信号源由专用芯片产生，并由单片机控制，输出频率稳定，调节更细。所有的数据显示在一块大屏幕的液晶屏上。
●变频电源的电源柜本体与控制箱及分压器与控制箱的连接均采用光纤连接方式，彻底的隔离，避免了在试品打穿后的反击造成控制箱的损坏，使用更安全。连接光纤采用特殊光纤，可较大的承受各种自然、人为因素的破坏。特别适合于高电压长电缆等大电容试品的现场耐压试验。
●变频电源柜体具有吊环，方便起吊及运输紧固。柜体底部有专门设计的减震措施，保证在运输过程中弹性减震，又可满足使用时的钢性支撑。变频电源的外壳由数控机床加工而成，在散热风道网门外设有可移动门，在设备不使用时将其关闭，所有柜门均安装橡胶密封条，可降噪和防止灰尘的进入。
主要技术特点：
●采用线性功放电路，完好正弦波输出，波形失真度小。
●具有电压自动稳定调整功能。
●安全可靠。本装置内集合了多种保护，包括：放电击穿保护、过电压、过电流整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。当任何一种保护出现时，装置立即封锁试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全。
●自动/手动两种控制方式。
●采用光纤方式传输高压测量信号，将高压和低压回路彻底隔离。
●大屏幕液晶显示和旋转鼠标，提供了友好的人机界面，操作简便快捷，真正做到“一看就会”。
●同步的电压，电流，频率和相位显示。
●具有多种频率段设置功能，频率在20—300Hz范围内连续可调, 步进为0.01Hz
●输出电压0～350V范围内连续可调。
●同步电源100V，100W输出，频率与输出电压同步。
●具有感应耐压和谐振耐压试验功能。
●具有自动谐振频率查找功能，可设置多段自动扫频频率段。
●能保存系统设置参数。
●体积小、重量轻、搬运灵活、非常适合现场使用

1)额定工作输入电源：380V±10% (三相)；50Hz；
2)变频电源额定输出功率：300kW（可按需定制）
3)额定输出电压：单相0～350V交流
4)频率可调范围：20Hz～300Hz，频率在设定范围内调节时，电压恒定输出
5)输出频率分辨率：0.01Hz
6)输出频率不稳定度：≤0.05％
7)输出电压波形为正弦波：波形畸变率≤1.0％
8)系统局部放电量：≤10pC
9)系统工作时间：变压器局放试验时运行时间180min；谐振耐压试验时运行时间60min
10)绝缘水平： 1.2倍额定电压下耐压1min
11)噪音水平：≤75dB
12)满负载下连续工作时间：≥6小时
13)允许温升：在额定负载下，连续工作3小时，出风口温升≤45K
14)一般使用环境条件
15)周围空气温度
16)最高温度： +45℃（使用） +50℃（储存）
17)最低温度： -15℃（使用） -20℃（储存）
18)最大日温差： 25K
19)日照强度： 0.1W/cm2(风速0.5m/s)
20)海拔高度： ≤5000m
21)使用地点： 户内外
22)无火灾及爆炸危险；
23)不含有腐蚀金属和绝缘的气体存在；
24)有一可靠接地点；
25)环境相对湿度(在25℃时) 最大日平均值：95%
26)安装放置地点平坦，电抗器安装倾斜度不大于5o
