产品简介
局部放电检测系统核心指标
◆

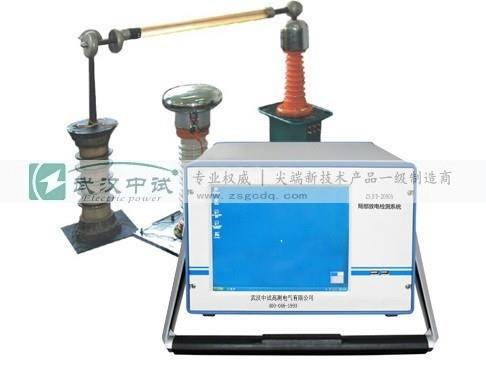

局部放电检测系统
用途
6、功能扩展性强，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。
◆局部放电检测系统技术参数
工作环境温度
－20℃～45℃
电 源
0~220V（1±10％） 50Hz（1±3％）
检测灵敏度
< 0.1 pC
检测通道数
2个
采样率
20MHz/每通道
采样精度
12Bit
测量信号频率范围
0.1pC~1000nC
主机系统
Windows XP
带宽选择
低端：10、20，30，80kHz（OFF）高端：100，200，300 ，1M（OFF）Hz多个档位可调, 上下截至频率与其标称值间的误差不超过±5％
增益档位
5档
视在电荷量的线性度误差
±5％
视在电荷量的对正负脉冲相应的不对称误差
±5％
视在电荷量的量程换档误差
±5％
视在电荷量的低重复率脉冲相应误差
±5％
同步功能
内外自动同步功能，可与任意频率同步
开窗功能
任意相位开窗、可开对称窗、正窗、反窗
测量模式
有校准、测量、图形分析等模式
校准模式
有多参数的校准、存储、测量模式
检测阻抗的调协电容范围
25pf～6000pf
校准脉冲发生器输出范围
10pC~2000pC
标准脉冲发生器脉冲分辨时间
< 100nS
数据存储
硬盘、USB及所有Windows XP支持存储设备
局放仪主机接地端子
> 10 mm2
外观
测量显示一体化
检测阻抗
每个阻抗都标明其更大允许工作电流，测量阻抗能在通以该电流时连续工作1小时无任何损坏。每个阻抗都有过电压保护装置，能承受雷击标准冲击电压100V而无损坏。
•校正脉冲主要参数：
输出电荷量档位
10 PC、25pC、50PC、100pC、200pC、250pC、400pC、500PC、1000pC、2000pC
输出较准脉冲电压值
6档可调：0.2V、0.5V、1V、2V、5V、10V
较准电容值
5档可调： 50pF、200pF
校准脉冲电压上升时间
＜60ns
较准脉冲电压波形衰减时间
＞100μs
输出阻抗
＜100Ω
非线性误差
<5%
•检测阻抗独立的 12 个检测阻抗技术参数
调谐电容量
通流容量限值
更小
中间值
更大
有限值
1
6pF
25pF
100pF
30mA
2
25pF
100pF
400pF
60mA
3
100pF
400pF
1500pF
120mA
4
400pF
1500pF
6000pF
250mA
5
1500pF
6000pF
25nF
500mA
6
6000pF
25nF
100nF
1A
7
25nF
100nF
400nF
2A
8
100nF
400nF
1.5μF
4A
9
400nF
1.5μF
6.0μF
8A
10
1.5μF
5.0μF
25μF
15A
11
6.0μF
15μF
60μF
25A
12
15μF
60μF
250μF
50A
局部放电检测系统是目前国内更先进的数字式局部放电测试系统。该系统采用了多通道、高速连续采集技术，保证了检测信号的完整性、真实性和可靠性；采用独立动态数字滤波技术和程控滤波技术相结合，能够更有效地去除干扰；同时，该系统具有全程控自动校准、自动电源同步和自动记录功能，极大地方便了现场局部放电试验。具有灵敏度高，适用的试品范围广等优点。它是具有我国特色并达到国际先进水平的新一代局部放电检测仪，适用于电机、变压器、互感器、电缆、套管、电容器及其它高压电器的局部放电定量测试。
1、功能强大，技术先进，满足更新国家标准GB7354标准。
2、小型化产品，便于使用、携带。
3、新型数字滤波及干扰抑制功能，使现场干扰能够得到更有效的抑制。
4、具备全程控自动校准、自动同步、自动电压记录、自动测量存储回放等功能。
5、采用正弦、点阵等多种视图显示方式，用户操作和诊断更加简便自如。
产品别称
产品特征
