产品简介

高低压电流互感器变比测试仪核心技术

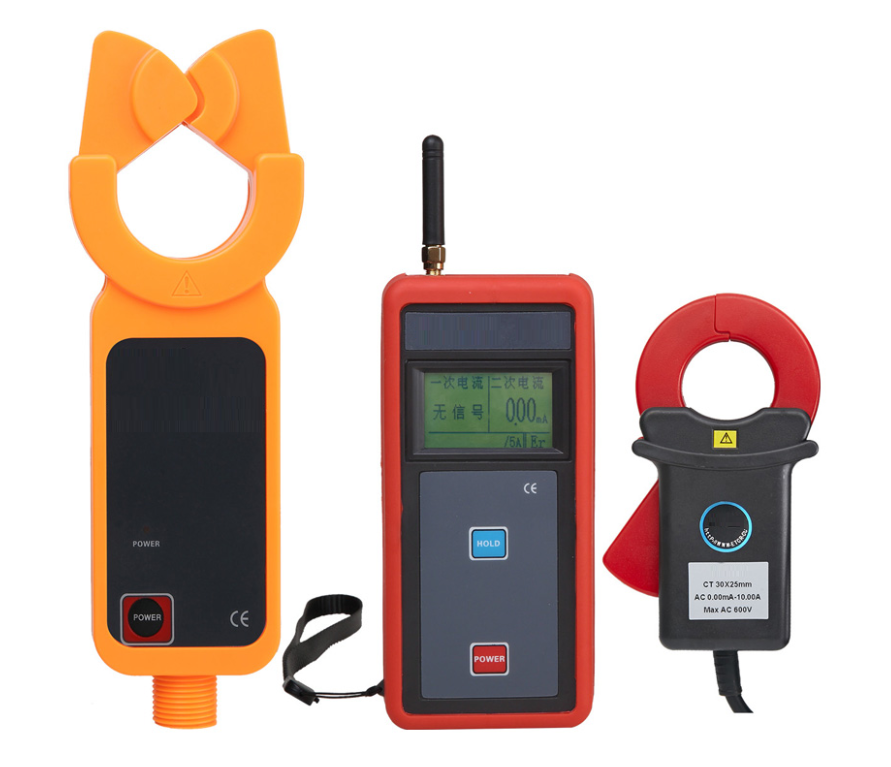

 高低压电流互感器变比测试仪可在不断电、不改线的情况下检测35KV及以下的计量装置用电流互感器的变比和极性,从而有效的防止高压计量用户采取更换高低压电流互感器或电流互感器铭牌以及改变二次线极性达到少记费的窃电行为。高低压电流互感器变比测试仪使用简便、易于携带、安全系数高,是用电稽查人员使用非常顺手的检测工具。

产品特征:
1.
可测量35KV及以下高低压电流互感器的变比;
2.
可测量35KV及以下高低压电流互感器的极性;
3.
可检测35KV及以下电流互感器高低压侧相别的对应性;
4.
可测量35KV及以下高低压线路的电流幅值;
5.
大容量锂离子能充电电池,连续工作10小时;
6.
闭口钳式设计,比开口式设计大大提高了精度;
7.
U形钳口,被测物宽度可达55mm,可方便测量较宽的铝排;
8.
无线传输距离远,穿越障碍物能力强;
9.
采用特殊处理方法,现场抗干扰能力强;
10.
可存储测量结果;
11.
真时钟功能;
12.
图形化宽温、宽视角液晶,在低温和强烈阳光下均能看清楚;
13.
全汉字显示,提示清晰,界面友好;
14.
触摸式按键,方便的人机接口;
15.
伸缩绝缘杆,携带方便。

产品别称:高低压电流互感器变比测试仪,高低压CT互感器变比测试仪。

技术参数TECHNICAL PARAMETERS

项目

技术参数

功能

高低压电流互感器一二次回路的电流、变比、极性、相别、漏电流在线测试;变压器两侧电流大小、变比在线测试

电源

DC6V 碱性干电池(1.5V AAA×4)连续工作30小时

测试方式

钳形CT

传输方式

无线传输,直线传输距离20m

显示模式

LCD128dots×64dots
蓝屏背光功能,适合昏暗场所

LCD尺寸

显示域:44mm×27mm

仪表尺寸

主机:宽高厚75mm×170mm×30mm
高压检测仪:宽高厚76mm×255mm×31mm
低压电流钳:宽高厚70mm×175mm×38mm

钳口尺寸

高压检测仪:φ48mm
低压电流钳:25mm×30mm

采样速率

3/

测量范围

高压检测仪:0.0mA1000A
低压电流钳:0.00mA10A

高压检测仪:0.1mA;低压电流钳:0.01mA



全自动换档

一次回路测试精度
(23
±380%RH以下)

0.0mA10.0A:          ±1%±5dgt

10.0A49.9A:      ±2%±5dgt

50.0A199.9A:     ±3%±5dgt

200A600A:        ±4%±5dgt

601A1000A:       ±5%±5dgt

二次回路测试精度

0.00mA10A: ±0.5%±5dgt
(23
±370%RH以下)



3种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;以变压器10kV/380V10kV-YY的折算变比),变比最大11千万(1.0K7)

数据存储

3000组,按HOLD键保持数据并自动编号存储(掉电或更换电池不会丢失数据)

线路电压

60kV以下线路测试(必须带5节绝缘杆操作)

数据保持

HOLD键保持数据,HOLD符号显示,再按HOLD键取消保持

数据查阅

HOLD+POWER键可以进入数据查阅模式

溢出显示

超量程溢出功能:“OL A”符号显示

无信号指示

当主机没有收到发射信号时提示无信号

自动关机

开机约15分钟后,仪表将自动关机

电池电压

当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池

仪表质量

主机:240g(含电池)
高压检测仪:335g(含电池)
低压电流钳:150g
总质量:5kg(含仪表箱和绝缘杆)

外界干扰

无特强电磁场;无433MHz315MHz同频干扰

工作温湿度

-2545 80%Rh以下

存放温湿度

-1060 70%Rh以下

绝缘杆尺寸

φ32mm1m/,5

低压电流钳引线长

2

绝缘强度

高压检测仪:AC100kV/rms (5节绝缘杆与高压电流钳钳芯之间)
主机与低压电流钳:AC1000V/rms



防滴漏型(高压检测仪)
