电厂二次检修电力调试仪器

产品简介

电厂二次检修电力调试仪器

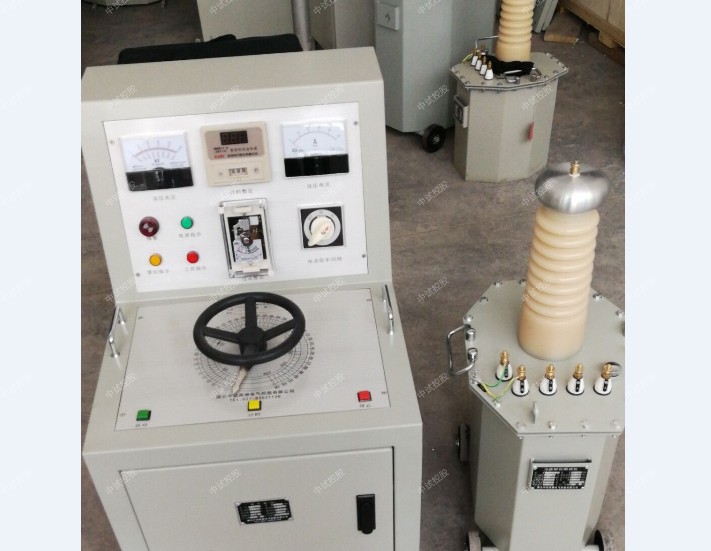

电厂二次检修电力调试仪器满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子中试控股的交流耐压试验。

 电气设备调试步骤如下：

1、 上电前的检查

通常设计的人不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。通常分为：

1.短路检查；

2.断路检查；

3.对地绝缘检查。

方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。

2、 上电前的电源电压检查

为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。

推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。

3、 检查PLC的输入输出。

4、 下载程序。

下载程序包括：PLC程序、触摸屏程序、显示文本程序等。将写好的程序下载到相应的系统内，并检查系统的报警。调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。

5、 参数的设定。

参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。

6、 设备功能的调试。

排除上电后的报警后就要对设备功能进行调试了。首先要了解设备的工艺流程。然后进行手动空载调试。手动工作动作无误再进行自动的空载调试。空载调试完毕后，进行带载的调试。并记录调试电流、电压等的工作参数。调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。确保设备功能完好。

7、 系统的联机调试。完成单台设备的调试后再进行前机与后的联机调试。

8、 连续长时间的运行。来检测设备工作的稳定性。

9、 调试完毕。设备调试完毕，要进行报检。并对调试过程中的各种记录备档

ZSBZC-10A直流电阻测试仪/电厂二次检修电力调试仪器

测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
1、仪器输出电流大，且重量轻，轻巧强大，方便携带。
2、仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。
5、本中试控股仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。
工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）
输出电流 <5mA、100mA、300mA、1A、5A、10A、自动
量程(电阻量程切换)
10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
分辨率 0.1μΩ
显示 中试控股大屏幕彩色液晶显示屏，阳光下可清晰显示
工作温度 -10～40℃
环境湿度 ≤80%RH，无结露
储存条件 -20℃~50℃，≤95％RH, 无结露
体积 长320mm×宽270mm×高150mm
主机净重 2.5Kg（含电池）

ZSJS-6000D异频抗干扰介质损耗自动测试仪/电厂二次检修电力调试仪器

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
抗干扰介质损耗测试仪采用变频电源技术，中试控股利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
1、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量；
2、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据；
3、过流保护功能，在试品短路或击穿时仪器不受损坏；
4、内附标准电容和高压电源，便于现场测试，减少现场接线；
5、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

1、具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。
2、具有反接线低压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
3、具有外施电压和外加CN的测量功能。
4、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
5、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
6、过流保护功能，在试品短路或击穿时仪器不受损坏。
7、内附标准电容和高压电源，便于现场测试，减少现场接线。
8、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示操作。
技术指标
（1）准确度：Cx：±(读数×0.5%+1pF)
             tgδ:±(读数×1%+0.00040)
（2）抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度
（3）电容量范围:内施高压:  3pF～60000pF/10kV   60pF～1μF/0.5kV
                外施高压:  3pF～1.5μF/10kV   60pF～30μF/0.5kV
                分辨率:  0.001pF,4位有效数字
（4）tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
（5）试验电流范围：10μA～5A
（6）内施高压：设定电压范围：0.5～10kV
               输出电流：200mA
               升降压方式：连续平滑调节
               电压精度:±(1.5%×读数+10V)
               电压分辨率：1V
（7）外施高压：正接线时试验电流1A，工频或变频40～70Hz
               反接线时试验电流1A/10kV，工频或变频40～70Hz
（8）CVT自激发低压输出：输出电压3～50V,输出电流3～30A
（9）测量时间:约40s，与测量方式有关
（10）输入电源:180V～270VAC,50Hz/60Hz±1%,中试控股市电或发电机供电
（11）环境湿度:-10℃～50℃
（12）相对湿度: <90%
（13）外形尺寸：435×340×340mm2
（14）重    量：31 kg（不含线包）

ZSBC-VI变压器变比测试仪/电厂二次检修电力调试仪器

ZSBC-VI变压器变比测试仪（内置充电电池）用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验。既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角
。
1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，经大功率功放实现三相电源输出，0.1%失真度小，稳定性高，相间对称度极高，测试结果具有更好的等效性，不会出现组别误判等现象。
2、既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可进行自动识别组号。
3、操作简单：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，中试控股可根据选择的测试内容自动切换接线方式。
4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
5、独家首创可以以内置充电电池做为工作电源，现场不用寻找工作电源。（选配功能）
6、首次在变比测量中引入测量相角的概念，能测量高压侧与低压侧任意角度的相角。
7、能进行主变并列运行测试，真正实现变压器并列运行参数的检测。
8、抗振性好：军品接插件的使用增强了抗振性能。
9、采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
10、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。
11、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小，不受工作电源的影响。
12、携带方便：体积小，重量轻。

1、变比测量范围：0.8~10000。
2、测量速度快：8秒完成三相测试。
3、测量精度: 高压侧电压的测量精度0.05%
      低压侧电压的测量精度0.1%
      变比测量精度 0.1%（0.9－3000）
                   0.2%（3000－10000）
4、携带方便、适合野外作业。
5、重量：3Kg

ZSJY-80D 全自动绝缘油介电强度测试仪/电厂二次检修电力调试仪器

ZSJY-80D绝缘油耐压试验仪（绝缘油介电强度测试仪）依据标准GB507-1986及行标DL-474•4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。
1. 采用大容量单片机控制，工作稳定可靠；
2. 内设宽范围看门狗电路杜绝了死机现象；
3. 多种操作选择，中试控股仪器程序设有GB507-1986、GB507-2002两种标准方法和自定义操作，能适应不同用户的多种选择；
4. 油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。

1. 升压器容量    1.5kVA
2. 升压速度     2.0 kV/s，3.0 kV/s， 二档任选，误 差  0.2kV/s
3. 输出电压     0～80 kV
4. 电源畸变率    ＜1%
5. 显示方式     大屏幕液晶汉字显示
6. 电极间隙     标准2.5 mm
7. 外形尺寸     长410 mm；宽390 mm； 高380 mm
8. 仪器重量     26 kg
9. 环境温度     0～40℃
10. 相对湿度     ≤ 85%
11. 工作电源     AC 220V ± 20%
12. 电源频率     50 Hz ± 5 Hz
13. 功率消耗     ＜200 W
