电力保护系统调试与检修仪器

产品简介

电力保护系统调试与检修仪器

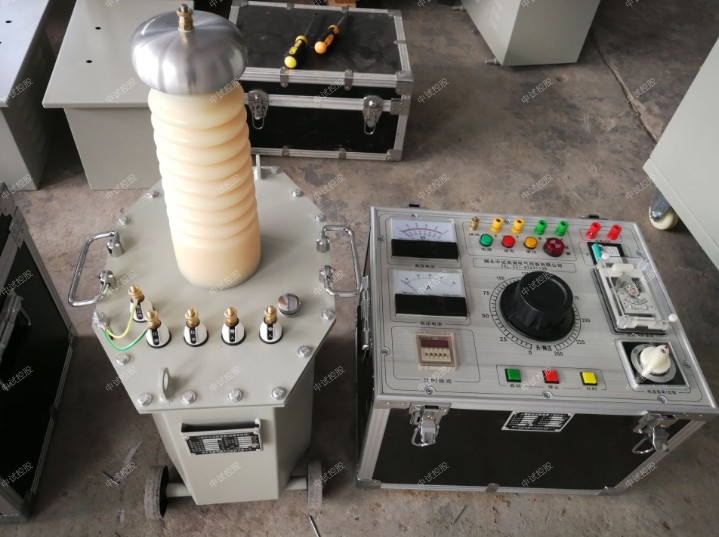

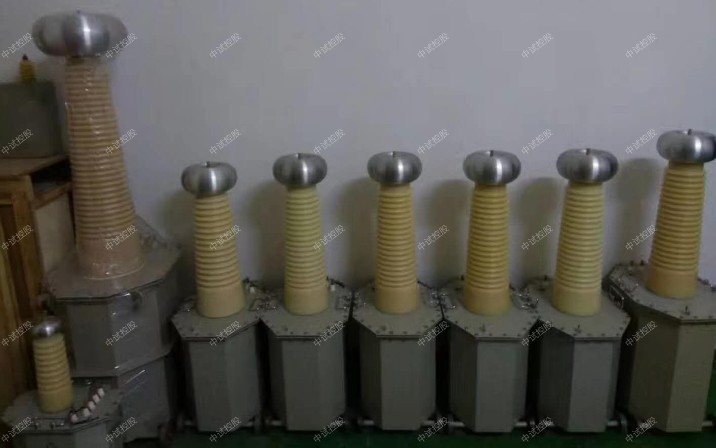

电力保护系统调试与检修仪器满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子中试控股的交流耐压试验。

 电气设备调试步骤如下：

1、 上电前的检查

通常设计的人不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。通常分为：

1.短路检查；

2.断路检查；

3.对地绝缘检查。

方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。

2、 上电前的电源电压检查

为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。

推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。

3、 检查PLC的输入输出。

4、 下载程序。

下载程序包括：PLC程序、触摸屏程序、显示文本程序等。将写好的程序下载到相应的系统内，并检查系统的报警。调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。

5、 参数的设定。

参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。

6、 设备功能的调试。

排除上电后的报警后就要对设备功能进行调试了。首先要了解设备的工艺流程。然后进行手动空载调试。手动工作动作无误再进行自动的空载调试。空载调试完毕后，进行带载的调试。并记录调试电流、电压等的工作参数。调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。确保设备功能完好。

7、 系统的联机调试。完成单台设备的调试后再进行前机与后的联机调试。

8、 连续长时间的运行。来检测设备工作的稳定性。

9、 调试完毕。设备调试完毕，要进行报检。并对调试过程中的各种记录备档

ZSRS-8000变压器容量空负载损耗测试仪/电力保护系统调试与检修仪器
用于变压器容量、空载、负载等特性参数测量的高精密仪器
1、可精确测量各种配电变压器的容量，无源测量，方便、准确
2、内部自带电源、自动产生三相大功率测试电源
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、可进行简单的矢量分析，中试控股绘制矢量图
8、显示各电参量的波形图，做为示波器使用
9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
10、容量测量范围：20kVA～100000kVA
11、电池剩余电量百分数指示功能，绝非简单的亏电报警
12、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长
13、用户可随时将测试的数据通过微型打印机将结果打印出来
14、测试结果存储功能，可存储200组容量测试数据

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
6、可测量电压和电流的谐波含量和总谐波失真度。
7、可进行简单的矢量分析，绘制矢量图。
8、显示各电参量的波形图，做为示波器使用。
9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
10、电流量程分高低档，可保证100A测量范围，可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。
11、容量测量范围：20kVA~100000kVA。
12、电池剩余电量百分数指示功能，绝非简单的亏电报警。
13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。
14、用户可随时将测试的数据通过微型打印机将结果打印出来。
15、测试结果存储功能，中试控股可存储200组容量测试数据。
技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.2%
电流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg

ZSHL-Z 智能回路电阻测试仪(100~500A)/电力保护系统调试与检修仪器

ZSHL-Z 智能回路电阻测试仪(200A)采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
1、320×240液晶显示器、高速热敏打印机。
2、本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
3、采用新电源技术，能长时间连续输出大电流,灵活选用50A，100A，150A，200A四个电流档位。
4、使用了精密仪用运算放大器和高精度四重积分A/D转换器，结合高性能16位单片机，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。
5、本产品还设计了实时日历时钟，为打印、保存数据提供时间依据。
6、数据存储与历史数据浏览功能，可存储200组数据，并具有掉电保护功能。
7、超宽量程，测量范围达到0-4mΩ。
8、人机对话全键盘操作方式，智能化工作全过程。
性能特点
1.大电流：采用开关电源技术，能长时间连续输出大电流，克服了脉冲式电源中试控股瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
2.高稳定性：在严重干扰条件下，液晶屏后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
3.高精度：采用双路高速16位Σ－Δ AD采样，新数字信号处理技术，高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。
4.智能化：进口高性能CPU，测量时系统根据信号大小自动切换量程，确保测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器安全使用。
5.高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
6.功能强大：电流流50A、100A中自由选择，测试时间在5s~599s内任意设定，克服其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过其他同类仪器的性能。
7.人机界面友好：旋转鼠标输入数据，方便快捷，自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。
8.USB转存：通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理。
9.使用方便：体积小、重量轻，便于携带。
技术指标
1、 测量范围：0~2999.9μΩ
0~99.99 0.01μΩ
100.0~2999.9 0.1μΩ
2、 分辨力：

3、 测试流：DC50A、100A两档固定输出
4、 测量精度：±(0.5% rd+2d)
5、 连续工作时间：5s~599s
6、 显示方式：大屏幕中文液晶显示
7、 通信方式：U盘转存
8、 工作电源：AC220V±10%  50Hz
9、 整机功率：600W
10、 存储记录：200条
11、 工作环境：温度－10℃~40℃   湿度≤80 %RH
12、 体    积：360×300×250 mm3
13、 质    量：8kg（不含附件）

ZSKC-7000 高压开关综合测试仪（触屏）/电力保护系统调试与检修仪器

适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关
1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场方便快捷。可提供DC30～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、中试控股万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。
1．时间测量：12路 固有分闸（合闸）时间
             分闸（合闸）相内不同期
             分闸（合闸）相间不同期
             合闸（分闸）弹跳时间（弹跳次数）
             测试范围：0.01ms～19000ms，分辨率：0.01ms

2．速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度

3. 测速范围：1mm传感器 0.01～25.00m/s，
             0.1mm传感器 0.001～2.50m/s
             0.5°角度传感器 1周波/ 0.5°

4．行程测量：动触头行程（行程）
             接触行程（开距）
             过冲行程或反程（超程）

传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器

5. 电流：大电流输出为20A。

6．交直流电源 ：AC 220V ± 10%；50Hz ± 2%

7．直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)

8. 隔离开关测量范围：

⑴、电压输出：DC35～265V（可调）；
⑵、电源输出时间：0.01-19秒（可设置）；
⑶、断口信号大采集时间为19秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

9．主机体积：380×240×170mm

10．使用环境：  -10℃~+50℃

11．相对湿度：≤90%
