电力设备检修调试项目标准仪器

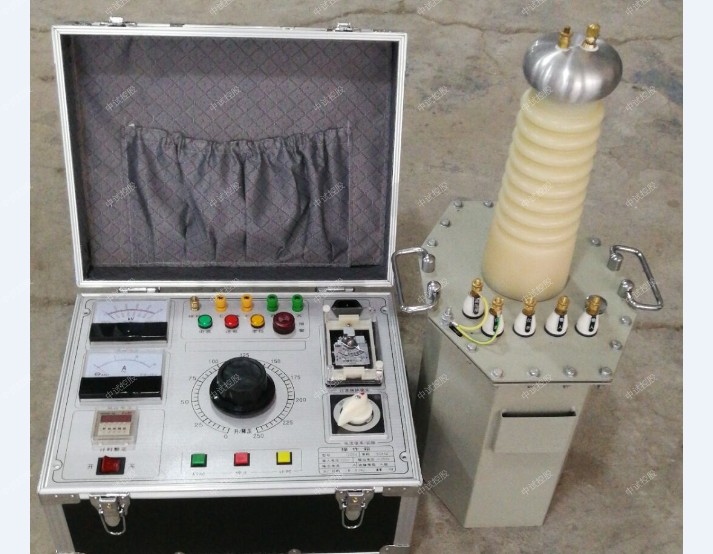

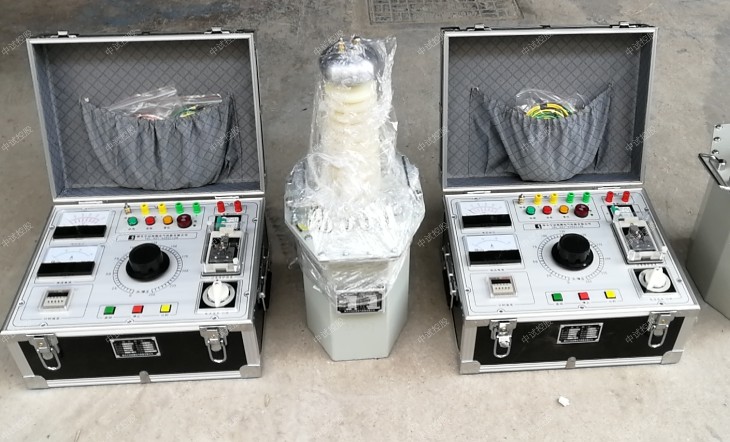

电力设备检修调试项目标准仪器满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子中试控股的交流耐压试验。

 电气设备调试步骤如下：

1、 上电前的检查

通常设计的人不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。通常分为：

1.短路检查；

2.断路检查；

3.对地绝缘检查。

方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。

2、 上电前的电源电压检查

为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。

推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。

3、 检查PLC的输入输出。

4、 下载程序。

下载程序包括：PLC程序、触摸屏程序、显示文本程序等。将写好的程序下载到相应的系统内，并检查系统的报警。调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。

5、 参数的设定。

参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。

6、 设备功能的调试。

排除上电后的报警后就要对设备功能进行调试了。首先要了解设备的工艺流程。然后进行手动空载调试。手动工作动作无误再进行自动的空载调试。空载调试完毕后，进行带载的调试。并记录调试电流、电压等的工作参数。调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。确保设备功能完好。

7、 系统的联机调试。完成单台设备的调试后再进行前机与后的联机调试。

8、 连续长时间的运行。来检测设备工作的稳定性。

9、 调试完毕。设备调试完毕，要进行报检。并对调试过程中的各种记录备档

ZSZK-5000 真空开关真空度测试仪/电力设备检修调试项目标准仪器
定量测量、适用于真空开关真空度的测量、真空开关预防检测专用
1、可定量测量各种型号真空开关灭弧室内的真空度；
2、现场测量时不需拆卸真空开关；
3、测试结果准确可靠，该设备采用高速热敏打印机，打印更加快捷；
4、160×128大屏液晶汉字显示，显示的内容更加丰富、中试控股使操作更加简单方便，测试结果直接与标准值进行比较来判断是否合格，；
5、可保存、打印、查看测试的历史试验数据；
6、仪器带有RS232通讯接口，可以连接计算机,实现通过计算机对仪器控制与操作等多种功能；
7、仪器重量轻，携带方便；

1、电    源： AC220V+15%，50Hz；
2、测量范围： 10-5～10-1Pa；
3、电场电压∶ 20KV；
4、磁场电压∶ 1600V；
5、仪器精度：10-5～10-4Pa   20%～25%;
       10-4～10-3Pa   15%～20%;
       10-3～10-2Pa   10%～15%;
       10-2～10-1Pa   5%～10%;
6、使用环境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主机重量： 12kg。

ZSFA-106 互感器特性综合测试仪/电力设备检修调试项目标准仪器

全自动化的CT、PT特性测试仪器，输出容量大，功能全，非常适用于各种规格的CT和PT作现场试验和校验
可选
A型：只测CT特性，2000V、600A
B型：CT、PT特性同测，2000V、600A
C型：CT、PT特性同测基础上增加CT/PT比差、角差测量，2500V、600A
D型：CT、PT比差、角差测量基础上增加输出电流、电压，2500V、1000A

ZSFA-106 互感器特性综合测试仪属于D型产品

CT/PT比差、角差测量，输出电流、电压，2500V，1000A，CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

本ZSFA-106 互感器特性综合测试仪，是中试控股经过大量的市场调研、通过严格的专业测试和权威部门之后投放市场的新一代革新型CT、PT测试仪器。装置采用高性能数据处理器和微机控制架构、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。

ZSFA-106互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。该仪器对试验数据自动采集、分析、存储和打印，也可通过U盘存储。另外显示器采用8寸彩色大屏，高分辨率800*600，全触摸操作，可实时显示试验曲线，即时观测试验情况，以便试验人员实时判断试品故障。试验报告除给出精细的试验曲线外，还列出根据优选数系排列的试验数据，中试控股并且注明试验时间和打印时间，因此可作为原始试验数据资料保存。该产品由于输出容量大，功能全，非常适用于各种规格的CT和PT作现场试验和校验。

功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线                   PT试验：伏安特性曲线
曲线拐点自动计算                        曲线拐点自动计算
5%和10%误差曲线                        5%和10%误差曲线
变比、极性                              变比、极性
比差、角差测量                          比差，角差测量
二次侧回路负载测试、                    二次侧回路负载测试
二次绕组交流耐压                        二次绕组交流耐压
二次直流电阻测试                        二次直流电阻测试
一次通流测试

电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V，0～20A 0.1V、1mA
CT变比，比差角差试验 一次侧电流 0～1000A 0.1A
 二次额定电流 5A，1A 1mA
CT二次回路负载 二次电流 5A，1A 1mA
 二次回路阻抗 0～10Ω 0.01Ω
CT一次通流 一次侧电流 0～1000A 0.1A
PT伏安
特性试验 输出电压 0～200V 0.1V
 输出电流 0～10A 1mA
PT变比，比差角差试验 一次侧电压 0～2500V 0.1V
 二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
 5%及10%误差曲线 < 1%
 变比试验 < 0.5%
 比差角差试验 < 1%
 二次回路负载测试 < 0.5%
装置电源电压 AC 220V  50～60Hz
工作环境温度 -10℃ - +50℃
测试仪主机体积 500mm*310mm*375mm
测试仪主机重量 45kg

ZSZGF-60KV/2mA 直流高压发生器/电力设备检修调试项目标准仪器

ZSZGF系列直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。
直高发采用了新技术、新材料和新器
1、采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
2、采用电压负反馈，输出电压稳定度高，纹波系数小≤1%。
3、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。
4、升压电位器零起升压。
5、75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
6、过压保护采用拔码设定，一目了然，误差±1%。
7、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
8、折叠式撑脚，直径面积大，稳定性能好。
9、一体化设计、高压拖地电缆引出，方便现场试验。
10、产品符合DL/T848.1-2004技术要求，中试控股并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

1.输出电压稳定：采用高频倍压电路，应用新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

技术参数 60/2
额定电压（kV） 60
额定电流（mA） 2
额定功率（W） 120
整机质量（kg） 9
整机体积（mm³） 465*390*190
倍压筒高度（mm） 440
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
充电电流为1.25倍额定电流
电源 AC220V±10%　50HZ
工作环境 温度： -10-40℃
 相对湿度：室温为25℃时不大于85%（无凝露）
 海拔高度：1500米以下

ZSBD-3000 氧化锌避雷器带电测试仪/电力设备检修调试项目标准仪器

用于检测氧化锌避雷器电气性能的专用仪器

1、仪器标准配置不带高能锂离子电池，可选配内置。
2、5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
3、适用于避雷器带电、停电或试验室等场所使用。
4、电流、电压传感器完全隔离，安全可靠。真正做到三相电流、三相电压同时测试，提高工作效率；
5、仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。
6、内部配置存储器，可掉电存储200组试验数据。
7、选配RS232通讯接口，中试控股可通过上位机进行试验，导出试验数据。
8、可进行抗干扰计算，补偿A、C两相电流受B相偏差。
9、高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。
10、选配置内带高能锂离子电池，特别适合无电源场合。仪器内部只带弱电，电压不超过12V，充电状态亦可工作。
11、采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

1、工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时。
2、测量范围：
泄漏电流:0-10mA；
电压:30-100V

3、测量准确度：
电流：全电流>100μA，±5%读数±1个字；
电压：基准电压信号>30V时，±2%读数±1个字；
4、测量参数：
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。
容性电流基波，全电压、全电流相角差。
电压有效值。
避雷器功耗。
电压基准信号取样方式：20米

5、仪器尺寸： 主机360mm×260mm×140mm
6、仪器重量： 主机5.0kg

避雷器性能判断：
1、阻性电流的基波成分增长较大，谐波的含量增长不明显时，一般表现为污秽严重或受潮。
2、阻性电流谐波的含量增长较大，基波成分增长不明显时，一般表现为老化。
3、仅当避雷器发生均匀劣化时，底部容性电流不发生变化。发生不均匀劣化时，底部容性电流增加。避雷器有一半发生劣化时，底部容性电流增加多。
4、相间干扰对测试结果有影响，但不影响测试结果的有效性。采用历史数据的纵向比较法，能较好地反映氧化锌避雷器运行情况。
5、避雷器性能可以从阻性电流基波判断，也可以从电流电压相角差Φ判断更有效，因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%，对应的φ为75°
