电力继电保护调试与故障检修仪器

产品简介

电力继电保护调试与故障检修仪器

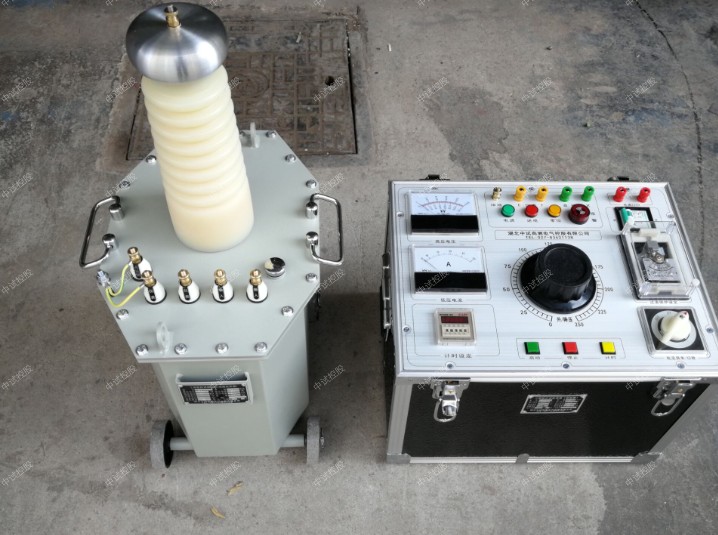

电力继电保护调试与故障检修仪器满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子中试控股的交流耐压试验。

 电气设备调试步骤如下：

1、 上电前的检查

通常设计的人不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。通常分为：

1.短路检查；

2.断路检查；

3.对地绝缘检查。

方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。

2、 上电前的电源电压检查

为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。

推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。

3、 检查PLC的输入输出。

4、 下载程序。

下载程序包括：PLC程序、触摸屏程序、显示文本程序等。将写好的程序下载到相应的系统内，并检查系统的报警。调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。

5、 参数的设定。

参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。

6、 设备功能的调试。

排除上电后的报警后就要对设备功能进行调试了。首先要了解设备的工艺流程。然后进行手动空载调试。手动工作动作无误再进行自动的空载调试。空载调试完毕后，进行带载的调试。并记录调试电流、电压等的工作参数。调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。确保设备功能完好。

7、 系统的联机调试。完成单台设备的调试后再进行前机与后的联机调试。

8、 连续长时间的运行。来检测设备工作的稳定性。

9、 调试完毕。设备调试完毕，要进行报检。并对调试过程中的各种记录备档

ZS5600 双钳多功能接地电阻测试仪/电力继电保护调试与故障检修仪器

适用于电信、电力、气象、机房、配电线路、输电线路、加油站、工厂、避雷针等
1、双钳法/地桩法双重测量方式：
   　　适合任意接地场所，多点或单点接地，都可正常测试；
2、抗干扰能力强：
   　　自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量；
3、双钳多功能接地电阻测试仪测量范围广、分辨率高：
　　   量程从0.01Ω～200Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量；
4、大钳口设计：
　　   钳口直径50mm(标准配置)，满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制；
5、大容量数据存储：
 　　  可储存200组测量数据；
6、操作简单，单人作业：
 　　  全中文操作界面、体积小、重量轻，防爆便携箱，野外测量携带方便。
1．双钳法/地桩法双重测量方式：
   适合任意接地场所，多点或单点接地，都可正常测试；
2．抗干扰能力强：
   自产生高频电流，中试控股从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量；
3．测量范围广、分辨率高：
   量程从0.01Ω～200Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量；
4．大钳口设计：
   钳口直径50mm（标准配置），满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制；
5．大容量数据存储：
   可储存200组测量数据；
6．操作简单，单人作业：
   全中文操作界面、体积小、重量轻，防爆便携箱，野外测量携带方便。

技术指标
1．接地电阻测量范围：
双钳法：0.01Ω～200Ω
地桩法：0.01Ω～200Ω
2．误差:
双钳法：±3%±2个字
地桩法：±2%±2个字
3．分辨率：0.01Ω
4．钳口尺寸：Φ50mm　
5．存储容量：200组数据
6．工作温度：0ºC ～ + 50°C
7．电源：8节5号镍氢充电电池或普通AA电池
8．重量：0.8KG(含电池)
9．尺寸：265mm×130mm×65mm

ZSDT-10A 接地引下线导通测试仪/电力继电保护调试与故障检修仪器
适用于电力部门工程试验中电力设备与地网的连接部分的导通性检测
1、电源技术：采用电源技术，输出10A电流，能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果；
2、抗干扰能力强：本接地引下线导通测试仪在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好；
3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能；
4、操作简单：中试控股只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示，读数直观,重复性好；
5、携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构，具有很好的抗震性。

测量范围 1～1999mΩ
分 辨 率 1mΩ
测试电流 DC1A、2A、5A、10A四个固定电流档位
测量精度 ±(0.5%+2d)
测量半径 50米
显示方式 LCD背光显示
工作方式 连续
工作电源 AC220V±10%、50Hz
工作环境 温度 -10℃～40℃
湿度 ≤80%RH
相对湿度 ≤80%
体积 300×270×200mm3
重量 5kg(不含附件)

ZSDW-5A 大型地网接地电阻测试仪/电力继电保护调试与故障检修仪器
适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量；
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠；
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网；
4、功能强大。中试控股可测量电流桩，电压桩，接地电阻，跨步电压，接触电压；
5、操作简单。全中文菜单式操作，直接显示出测量结果；
6、大地网接地电阻测试仪布线劳动量小，无需大电流线。

测量范围 0～150Ω(含电流桩阻抗)
分 辨 率 0.001Ω
测量误差 ±(读数×2%+0.002Ω)
输出电压 AC 400V (45Hz、55Hz，双频，正弦波)
电流输出档位 5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档
抗干扰能力 抗工频50Hz电压10V
土壤电阻率测量范围 0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M
测量线要求 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
供电电源 AC220V±10%，50Hz
外形尺寸 440×350×210mm3
仪器重量 30kg

ZSDLY-9000 高精准电缆故障测试仪/电力继电保护调试与故障检修仪器
可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障

用途

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

整套设备由电缆故障测试仪主机、电缆故障测试附件（路径仪和定点仪）和电缆测试高压单元大部分组成，测试简单方便
1、仪器采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。
2、仪器采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。
3、仪器采用新的USB通信接口，中试控股采集信号稳定，主机可自动选择低6.25MHz、高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
4、软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。
5、主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。
6、内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。
7、声磁同步数显定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
8、高压放电部分三种可供用户选择，全新的8.4kg ZSDLY-9300高频高压电源替换65kg试验变压器和操作箱，ZSDLY-9200内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

参数

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
5、显示方式：12.1英寸工业级液晶触摸屏(触控鼠标操作)（XP操作平台）
6、存储空间：固定8G
7、测试方法：低压脉冲法、冲闪电流法、直闪电流法
8、操作方式：双操作，触摸笔兼触控鼠标操作
9、测试距离：不小于60km       　
10、短测试距离（盲区）：0-5米或无盲区
11、精确定点误差：±0.2m         　
12、测试误差：系统误差小于±1%
13、分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
14、待机时间：可连续使用6小时左右。
15、主机重量：6.2kg
16、外形尺寸：180mm×300mm×400mm
17、温度：-20℃～+40℃，相对湿度：80%
18、仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
19、电源与功耗：AC　220V±10%　不大于15W　　DC　12V（7AH）　84瓦特/小时  不大于20W
20、服务方式及技术：
a、3G无线远程同步测控服务
b、波形邮件传输，手机安卓版测试软件实时服务；
c、配备电缆故障测试教学视频随时学习设备使用方法；

路径仪技术指标：
1、信号频率：15KHz正弦波
2、输出功率：Pomax≥100W
3、输出阻抗：Zo=Zc(电缆特性阻率)
4、震荡方式：断续
5、环境温度：－10℃～＋40℃
6、相对湿度：RH≤85%（25℃）
7、主机重量：9.8kg
8、外形尺寸：180mm×300mm×400mm
ZSDLY-9200/ZSDLY-9300电缆测试高频定位电源技术指标：
1、工作直流负电压　：≤35KV
2、工作电流　：≤30mA
3、显示电压值误差：＜±2%
4、放电能量：≤2450J/3.5S
5、内置脉冲电容：4uf/25KV(ZSDLY-9200)
6、放电周期3.2秒
7、功耗：＜1.5KVA、烧穿功率  1000W

ZSBP-10kV电缆变频串联谐振3km/电力继电保护调试与故障检修仪器

考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品
1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、中试控股电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

额定容量：132kVA;
输入电源：三相380V电压，频率为50Hz;
额定电压： 22kV;
额定电流： 6A;
工作频率：30-300Hz;
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%;
工作时间：额定负载下允许连续5min;过压1.1倍1分钟；
温   升：额定负载下连续运行5min后温升≤65K;
品质因素：装置自身Q≥30（f=45Hz）;
保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分）;
测量精度：系统有效值1.5级；

激励变压器ZSJLB-6kVA/1kV/0.4kV           1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；
重    量：约42kg；

变频电源ZSXB-F -6kW/220/380V             1台
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件温度≤65K;
噪 声 水 平：≤50dB

高压电抗器ZSDK-44kVA/22kV             3节
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；

电容分压器ZSFR-30kV/6000pF             1套
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；
