10KV 、35KV配网电气设备调试仪器

产品简介

10KV 、35KV配网电气设备调试仪器





配网电气设备试验仪35KV、10KV/ZSBP-变频串联谐振成套试验装置

一、应用范围

配网电气设备试验仪35KV、10KV/ZSBP-变频串联谐振成套试验装置

是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

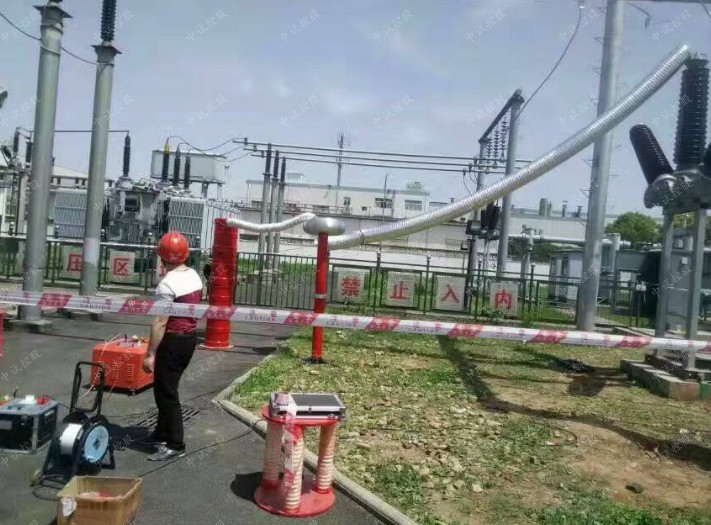

适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

适用于大型发电机组、电力变压器工频耐压

适用于电力变压器的感应耐压试验

二、主要性能指标及特点

2．1主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护





2．2主要特点

2．2．1体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2．2．2安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

2．2．3试验的等效性好

采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。





配网电气设备试验仪35KV、10KV/ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器

超低频耐压试验仪0.1HZ

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。



配网电气设备试验仪35KV、10KV/ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。在试验过程中中，常常需要设置不同的参数，本机可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。

0.1Hz超低频耐压试验的优点:

☆ 等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

☆ 体积小：理论上容量为工频的1/500，所以体积小、重量轻。

☆ 破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。

☆ 技术先进：采用电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。

1、输出额定电压：参见表1；

2、输出频率：0.1Hz、0.05Hz、0.02Hz；

3、带载能力：0.1 Hz  1.1µF

            0.05 Hz 2.2µF

            0.02 Hz 5.5µF；

4、测量精度：3%；

5、电压正，负峰值误差：≤3%；

6、电压波形失真度：≤5%；

7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；

8、电源：交流50 Hz，220V ±5%；



 电力电缆、发电机耐压试验是每个从事电力行业者必备的技能，有时候这些设备的电压等级不怎么高，如果使用串联谐振的话，会造成很大的浪费资源，因此需要使用超低频高压发生器来进行试验.超低频高压发生器是一款比较常规的高压电力试验设备，电力工作者在实际的工作中，需要根据实际情况来使用，设置好试验参数，这样才能达到试验精度。那么超低频高压发生器如何设置限定参数呢？

在参数设限界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：

1、点击“选择”键，可在参数之间循环移动特选方框。被选中的参数可用“改数”键修改之。

2、点击：“改数”键，可将特选方框选中的参数按递增的方式循环修改之：

频率有三种选择：0.1、0.05、0.02。它规定了仪器的输出频率。单位为Hz。

定时修改范围：0-99分(它规定了试验时间的长短,单位为分钟)。

试验电压范围为０至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。

电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输 出，进行停机操作。

以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。

  首先点击“选择”键，在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：

  1.频率有三种选择：0.1、0.05、0.02。单位为Hz。

  2.定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。

  3.试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

  4.电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。

  5.电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。

超低频耐压试验仪0.1HZ接合了现代数字变频先进技术，克服传统工艺的一些不足之处，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

 修改方法如下：

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。

低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

由于超低频耐压试验仪0.1HZ采用了高低压闭环负反馈控制电路，所以输出无容升效应。

一　超低频绝缘耐压试验原理

   超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在这一方法，本仪器是根据我国这一需要而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

二　产品简介

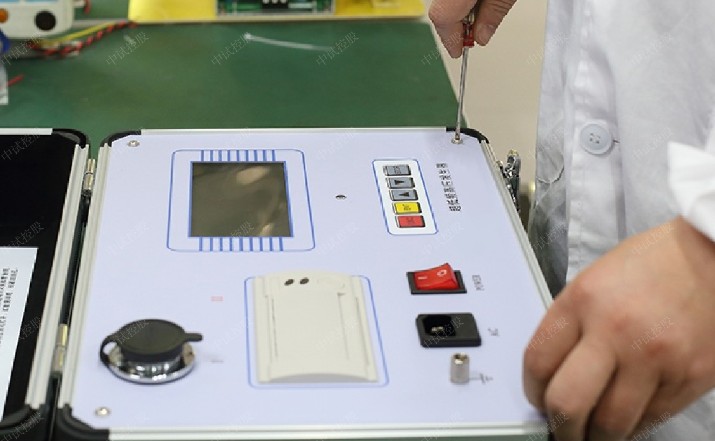

本超低频耐压试验仪0.1HZ接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

8.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作

超低频耐压试验仪0.1HZ结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：



★ 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

★ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

★ 过流保护：设计为高低压双重保护，高压侧可按设定值进行*停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

★ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
