产品简介
10kV电气设备耐压综合试验仪满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子的交流耐压试验。

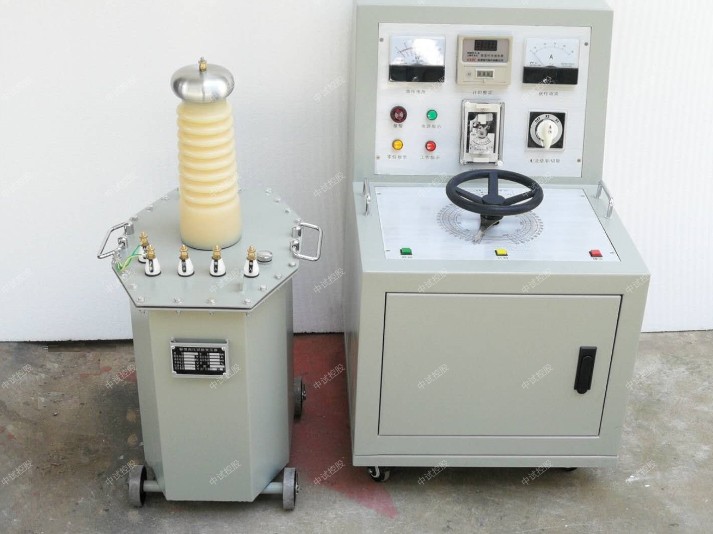

ZSYDJ-10KVA/50KV工频耐压试验装置
10kV电气设备耐压综合试验仪 / ZSYDJ-10KVA/50KV工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。
控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。
它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
10kV电气设备耐压综合试验仪 / ZSYDJ-10KVA/50KV工频耐压试验装置具有回零检测功能，回零确定后才可进行试验，安全可靠。具有绝缘电阻测试功能，直接反映被试品绝缘强度。
10kV电气设备耐压综合试验仪 / ZSYDJ-10KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-6KVA-10KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

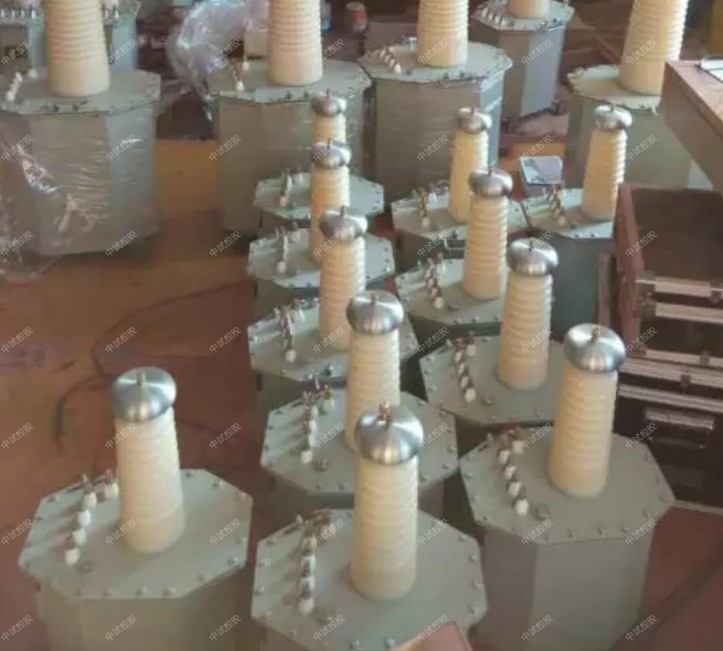

ZSYDJ-6KVA-10KVA/50KV高压试验变压器参数：
容量：10KVA
输入电压：AC200V 50Hz
输入电流：50A
输出电压：AC：50KV
输出电流：AC:200mA
ZSXC-10KVA控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0～250V
输出电流:0～50A

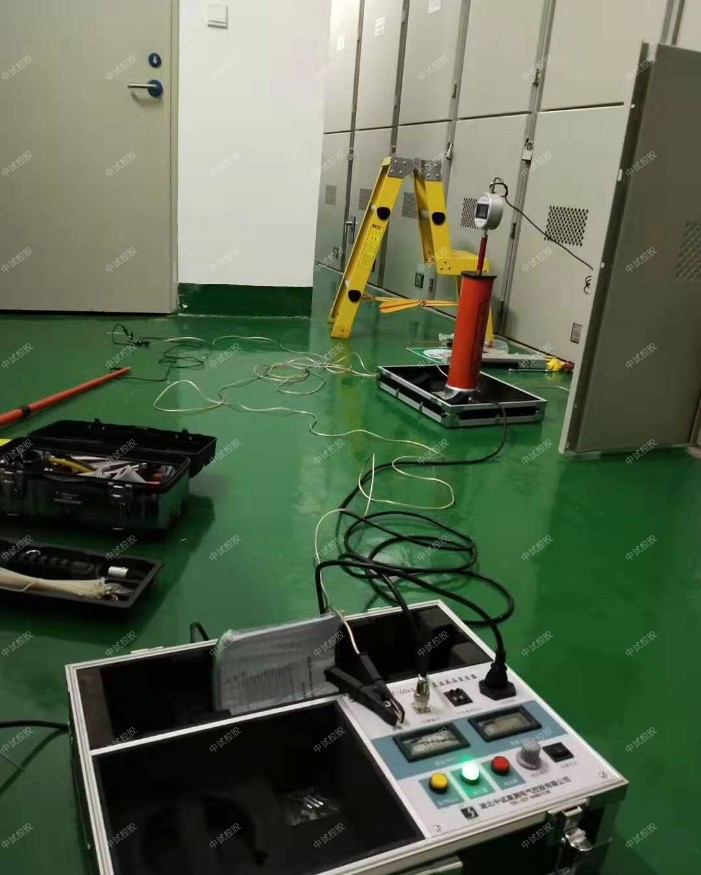

ZSZGF-120KV/2mA直流耐压试验仪
10kV电气设备耐压综合试验仪 / ZSZGF-120KV/2mA直流耐压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
10kV电气设备耐压综合试验仪 / ZSZGF-120KV/2mA直流耐压试验器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
真正做到一机两用，大大方便了现场用户的使用。
主要用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压 下的绝缘强度、直流愉电线路电晕和离子流及其效应 以及进行交、直流电力设备的泄漏电流试验。
另外还可以作为其他高 压试验设备如冲击电压发生器、冲击电流发生器、振荡 回路等的电源。在其他科技领域里，如物理学(加速器、 电子显微镜等)、电子医疗设备(X射线)、工业应用 (废气沉淀、静电喷漆等)、或电子通信(电视、广播 站)等方面也被广泛应用。
10kV电气设备耐压综合试验仪 / ZSZGF-120KV/2mA直流耐压试验器输出直流电压等级包括为60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流耐压试验仪，60KV/2mA一体式直流耐压试验仪用于电力部门现场试验高压发生专用配套设备，特别适用于电力部门直流耐压现场试验。
执行标准
DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分:直流高压发生器》
DL/T 474.2-2006 《现场绝缘试验实施导则 第2部分:直流高电压试验》
DL/T596-2005 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191 《包装贮运标志》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
1．体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
2．采用先进技术，率先应用新的PWM智能脉宽调制技术、脉冲串逻辑阵列调
制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
3．采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4．智能接地不良保护及报JING功能（接地不良不能升压），测压回路断线保护（高压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能（如采用发电机作为电源或现场接地不良但仍可试验的情况下。）精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5．电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6．增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
7．倍压筒可分节结构，现场使用，灵活方便，一机多用。
8．倍压筒体用德国技术；中频变压器设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内.
首先点击“选择”键，在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
1.频率有三种选择：0.1、0.05、0.02。单位为Hz。
2.定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
3.试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
4.电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
5.电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。

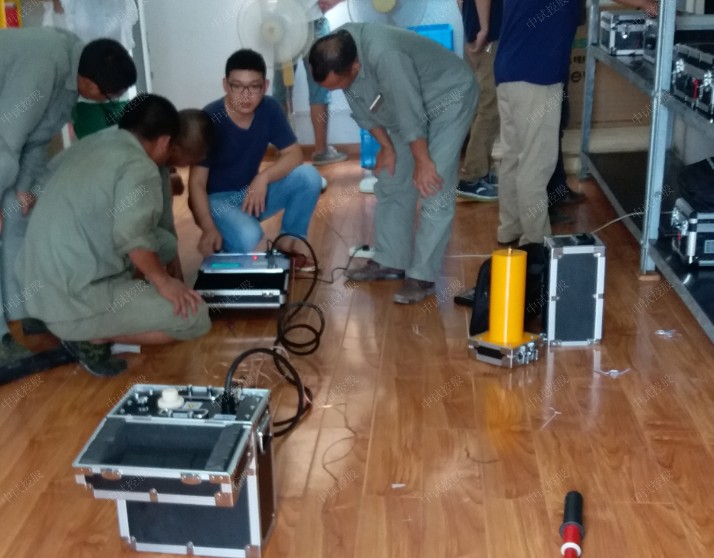

10kV电气设备耐压综合试验仪 / ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器
中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
10kV电气设备耐压综合试验仪 / ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。在试验过程中中，常常需要设置不同的参数，本机可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。
0.1Hz超低频耐压试验的优点:
☆ 等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。
☆ 体积小：理论上容量为工频的1/500，所以体积小、重量轻。
☆ 破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。
☆ 技术先进：采用电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。
1、输出额定电压：参见表1；
2、输出频率：0.1Hz、0.05Hz、0.02Hz；
3、带载能力：0.1 Hz 1.1µF
0.05 Hz 2.2µF
0.02 Hz 5.5µF；
4、测量精度：3%；
5、电压正，负峰值误差：≤3%；
6、电压波形失真度：≤5%；
7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；
8、电源：交流50 Hz，220V ±5%；
电力电缆、发电机耐压试验是每个从事电力行业者必备的技能，有时候这些设备的电压等级不怎么高，如果使用串联谐振的话，会造成很大的浪费资源，因此需要使用超低频高压发生器来进行试验.超低频高压发生器是一款比较常规的高压电力试验设备，电力工作者在实际的工作中，需要根据实际情况来使用，设置好试验参数，这样才能达到试验精度。那么超低频高压发生器如何设置限定参数呢？
在参数设限界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
1、点击“选择”键，可在参数之间循环移动特选方框。被选中的参数可用“改数”键修改之。
2、点击：“改数”键，可将特选方框选中的参数按递增的方式循环修改之：
频率有三种选择：0.1、0.05、0.02。它规定了仪器的输出频率。单位为Hz。
定时修改范围：0-99分(它规定了试验时间的长短,单位为分钟)。
试验电压范围为０至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。
电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输 出，进行停机操作。
以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。
10kV电气设备耐压综合试验仪 / ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器接合了现代数字变频先进技术，克服传统工艺的一些不足之处，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。
修改方法如下：
电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。
低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。
高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

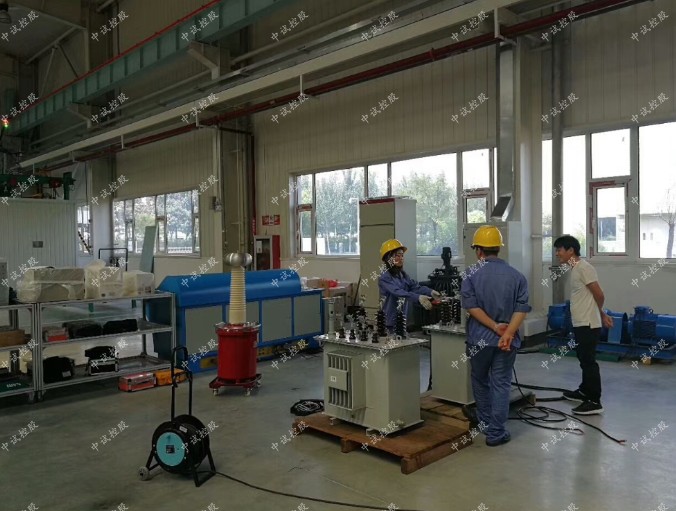

10kV电气设备耐压综合试验仪/ZSBP变频串联谐振成套试验装置
一、应用范围
10kV电气设备耐压综合试验仪/ZSBP变频串联谐振成套试验装置
是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。
适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
适用于66KV、110KV、220KV、500KV、GIS交流耐压试验
适用于大型发电机组、电力变压器工频耐压
适用于电力变压器的感应耐压试验
二、主要性能指标及特点
2．1主要技术指标
（1）工作温度范围：-10~45℃
（2）工作湿度范围：≤90%
（3）海拔：≤1000m
（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz
（5）供电电源容量：0-300KW
（6）额定输出电压：0-1000KV
（7）额定输出容量：0-35MVA
（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%
（10）噪音：≤60dB
（11）系统测量精度：1级
（12）输出波形：正弦波，波形畸变率≤1%
（13）电抗器Q值：30-120
（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护
2．2主要特点
2．2．1体积小、重量轻，适合于现场使用
变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
2．2．2安装可靠性高
变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
2．2．3试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。
