0.1Hz交流耐压试验仪

产品简介

湖北中试高测电气控股有限公司技术博士为您解说：0.1Hz交流耐压试验仪

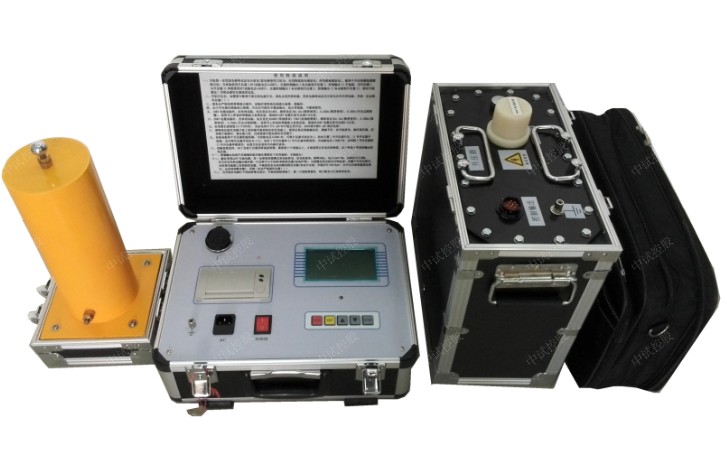

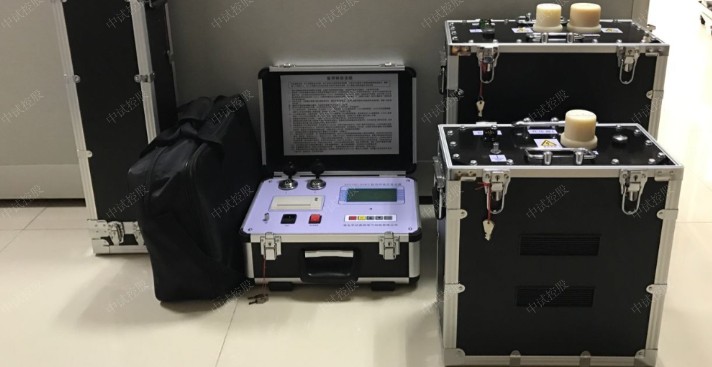

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力： 0.1Hz   最大1.1μF
0.05Hz 最大2.2μF
0.02Hz 最大5.5μF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8、输出频率：0.1Hz、0.05Hz、0.02Hz；
9、带载能力：0.1 Hz   最大1.1μF
             0.05 Hz  最大2.2μF
             0.02 Hz  最大5.5μF；

0.1Hz交流耐压试验仪适用于绝缘等值电容较大的电气设备耐压试验项目，超低频高压发生器应用于电力电缆、电力电容器、大中型发电机和电动机等)耐压试验，VLF超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

根据2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求，电力预防性试验项目中把电力设备的耐压分为工频耐压、变频耐压和超低频耐压，其中0.1HZ超低频预防性耐压技术是国际电工委员会的低频耐压技术，0.1Hz交流耐压试验仪是我公司自主开发的核心技术产品。

0.1Hz交流耐压试验仪功能：

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确

2、过压保护：当输出超过所设定的限压值时，测试仪将停机保护，动作时间小于20毫秒

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻

5、VLF超低频高压发生器采用了高低压闭环负反馈控制电路，输出无容升效应

 全自动超低频高压发生器采用数字变频技术，软件闭环控制，输出无畸变的标准正弦波，测试过程完全实现自动化。具有操作方便、安全可靠等特点，特别适用于大型电气设备绝缘的等效电容。





技术参数：

型号 额定电压 带载能力 电源保险管 产品重量 VLF-30KV

超低频高压发生器 30kV/20mA

（峰值） 0.1Hz,≤0.5μF～1.1μF 5A 控制器：4kg

升压体：25kg 0.05Hz,≤0.5μF～2.2μF 0.02Hz,≤0.5μF～5.5μF VLF-50KV

超低频高压发生器 50kV/30mA

（峰值） 0.1Hz,≤0.5μF～1.1μF 7A 控制器：4kg

升压体：50㎏ 0.05Hz,≤0.5μF～2.2μF 0.02Hz,≤0.5μF～5.5μF VLF-60KV

超低频高压发生器 60kV/30mA

（峰值） 0.1Hz,≤0.5μF 9A 控制器：4kg

升压体1（30kV）：25kg

升压体2（30kV）：25kg 0.05Hz,≤0.5μF～1μF 0.02Hz,≤0.5μF～2.5μF VLF-80KV

超低频高压发生器 80kV/30mA

（峰值） 0.1Hz,≤0.5μF 12A 控制器：4kg

升压体1（30kV）：25kg

升压体2（50kV）：50kg 0.05Hz,≤0.5μF～1μF 0.02Hz,≤0.5μF～2.5μF

输出：额定电压 参见上表（表1） 输出：频率 参见上表（表1） 0.1Hz ，zui大1.1 μf 0.05 Hz zui大2.2 μf 0.02 Hz zui大5.5 μf 精度 1% 电压正，负峰值误差 ≤3％ 电压波形失真度 ≤5％ 使用条件 户内、户外 温度 -10℃～+40℃ 湿度 ≤85％RH 电源 交流50 Hz，220V ±5% 保险管 参见上表（表1） 特性

1、技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化

2、操作方便：接线简单，傻瓜式操作

3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠

4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠

5、采用了高低压闭环负反馈控制电路，输出无容升效应

6、配置齐全：液晶汉字显示，自动存储，自动打印

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大

8、体积小、重量轻：十分利于户外作业

参数

１．输出额定电压：50KV

２．输出频率：0.1Hz、0.05Hz、0.02Hz

３．带载能力：

0.1Hz,≤0.5µF 0.05Hz,≤0.5µF~1µF 0.02Hz,≤0.5µF~2.5µF ４．测量精度：1%

５．电压正，负峰值误差：≤３％

６．电压波形失真度：≤５％

７．使用条件：户内、户外；温度：-10℃∽+40℃；

湿度：≤85％RH

８．电源：交流50 Hz，220V ±5%

方法/步骤

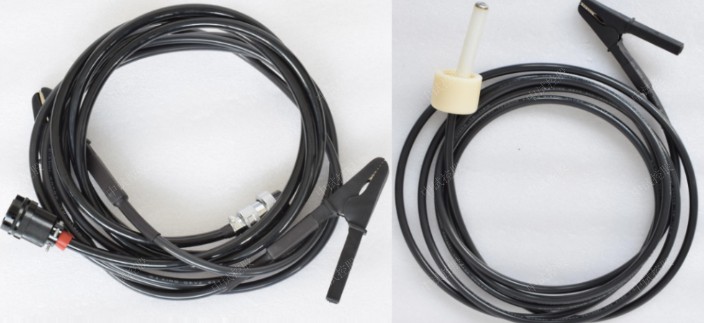

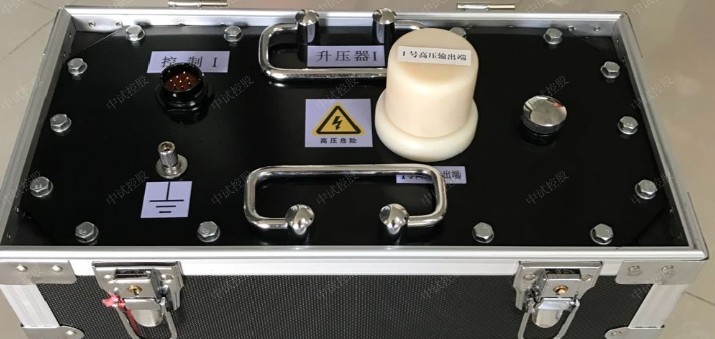

1. 单联连线方法：
2. 对于额定电压小于或等于50kV的超低频、或串联结构中单独使用第I级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，连接线方式如下图。

1. 串联式联线方法：
2. 额定电压大于50kV的超低频采用串联结构（两台升压器串联），串联连线方式如下图。开机后，在参数设置栏中将连接方式设为“串联”。

1. 操作程序
2. (1).开机、关机、复位。
3. 按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
4. (2).设置限定参数
5. 在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
6. 点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
7. ★ 频率有三种选择：0.1、0.05、0.02。单位为Hz。
8. ★ 定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
9. ★ 试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
10. ★ 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
11. ★ 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
12. 以上电压、电流、仪器显示的测量数据均为峰值。

1. 待命界面
2. 点击“返回”键，仪器进入图4所示的升压待命界面。
3. 待命界面提供如下三种功能：
4. 点击“升压”键，仪器进入自动升压程序。
5. 点击“设限”键，仪器返回至图4所示的设限子界面，以便重新修改参数。
6. 点击“查看”键，查看最近九次的试验数据。
7. （4）.自动升压
8. 按图5点击升压键后，仪器在电脑的控制下，按如下流程进行升压试验：自检→升压→等幅输出→停机
9. 若出现图7所示的提示信息：“未接负载”,表示未接升压体或未接容性试品或仪器有故障。

1. 自检成功后，仪器自动进入升压状态，如图6。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，若想暂停升压，可点击图6中的“暂停”键，仪器将进行等幅输出，同时此键自动变为“升压”键。若想继续升压，可点击此键，仪器将继续升压，直至设定电压为止。这两种功能可反复交替进行。点击“计时”键，仪器开始计时，也可等到电压升至设定值后，仪器自动开始计时。点击“停机”键仪器停止高压输出，并对试品进行自动放电。
2.  电压微调
3. 电压升到设定值后出现图7所示界面。若输出电压不满足要求，可点击“微升”或“微降”键来调整电压。每点击一次之后，应至少观察一个周期再作调整，直到满意为止。

1. 停机
2.  本仪器提供两种停机方式：
3.  ★ 定时停机：当计时达到设定时间，仪器自动停机。
4.  ★ 手动停机：点击“停机”键可停机。
5. 这两种停机方式为正常停机。停机后出现图8所示的“试验通过”提示界面。一般电流未出现异常情况、试品未有放电现象或出现过流保护，就可认为试验通过。

1. 另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现图9，图10所示的提示界面。
2. 起动停机指令后，仪器自动切断输出，再执行数据历史保存，并进入相应的提示界面。

1. 打印
2. 根据图8的提示点击“打印”键，可将显示器上的本次数据打印成试验报告。在查看历史数据状态下，点击“打印”键，可打印屏幕上显示的那一次历史数据。
3. 查看历史数据
4. 凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存九次测量的数据，九次以前的将自动删除。点击图4中的“查看”键，可查看最近九次试验的历史数据

注意事项

• 仪器有故障，切勿自行拆机修理。应与我公司联系修理。
• 关机后应用放电棒对试品进行充分放电,再拆线。
•

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35KV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，我国正在这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验。

在对大型发电机，电缆等试品进行工频交流耐压试验时，由于它们的绝缘层呈较大的电容量，所以需要很大的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了电流，以及试验电源的容量。

规格：30KV/1.1μF（智能/全自动），适用10kV及以下电压电缆、电力电容器、大中型发电机和电动机试验。

产品特性

具有电源过流、高压过流、油箱过热保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代产品。

技术参数

工作电源：AC 220V±10% 50Hz±10%

环境温度：0-40℃

相对湿度：≤90%

输出电压：0-30KV、0-50KV、0-80KV

输出频率：0.1Hz、0.05Hz 、0.02Hz

带载能力：0.1Hz输出时较大1.1μF

0.05Hz输出时较大2.2μF

0.02Hz输出时较大5.5μF

电压表指示精确度：≤3%

电流表指示精确度：≤5%

电气设备的高压耐压试验是《绝缘预防性试验》规定的zui重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是技术，是当前国际电工委员会的技术。新一代0.1Hz交流耐压试验仪是本公司自主开发的核心产品，它克服了*代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

特性

1.技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化

2、操作方便：接线简单，傻瓜式操作

3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠

4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠

5、采用了高低压闭环负反馈控制电路，输出无容升效应

6、配置齐全：液晶汉字显示，自动存储，自动打印

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大

8、体积小、重量轻：十分利于户外作业

产品别称

产品特征
