0.1HZ电缆超低频耐压试验仪

产品简介

湖北中试高测电气控股有限公司技术博士为您解说： 0.1HZ电缆超低频耐压试验仪

交联聚乙烯电缆使用频率的非常高，这是众所公认的，但你不知道吧，其实电缆在投运前都要做耐压试验，通常的试验方式有采用超低频电缆耐压测试仪做交流耐压试验，串联谐振试验装置做交流耐压试验，直流高压发生器做直流耐压试验。超低频电缆耐压测试仪主要是针对35kV及以下电压电缆、电机等的非破坏性绝缘耐压试验设计制造而成。

0.1HZ电缆超低频耐压试验仪电压波形主要有正弦波和余弦波两种。

一、在超低频系统中，所需功率非常低。理论上讲，与50Hz系统相比0.1Hz系统要小500倍，所以设备体积小、质量轻，成本接近直流测试系统。0.1Hz超低频试验能有效地检验橡塑电缆、发电机、变压器等设备的生产质量和安装质量，考核发电机、变压器的主绝缘、电缆终端头和中间接头的绝缘强度，较灵敏地发现机械损伤等明显缺陷。

二、用于局部放电测量时，可抑制50Hz交流的干扰。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

三、由于原理和结构的原因，目前超低频电缆耐压测试仪的输出电压较低，一般只应用于35V及以下橡塑电缆和其他电容性电气设备的试验。在热击穿领域，击穿电压与√ ef tan.6成反比，在高频范围内，频率变化时，tan8和电介质的相对介电系数8的变化很小，所以击穿电压与施加电压的频率f的平方根成反比，实验结果也证实了这一点。

例如在工程实践中，对交联聚乙烯电力电缆进行耐压试验时，如果采用0.1Hz超低频耐压试验，试验电压就不能与电缆额定运行电压相同或相近，否则即使通过试验，电缆在运行时也可能击穿。按照《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法规定，试验电压采用3倍额定电压，但是现场依然有通过了试验在运行时爆炸的案例。

所以虽然变频串联谐振装置费用高，体积大，运输困难，但是相对而言，串联谐振试验方法等效性高，对电力电缆的考核更加严格。

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

0.1HZ电缆超低频耐压试验仪在发展的时候会受到很大的行业竞争，只有确保在发展过程中可以保持非常好的竞争优势，才能给自己带来更好的发展前景。很多生产厂家就是因为在发展过程中没有很好的去适应竞争，因此不能得到更长远的发展。那么，在发展过程中怎样才能够形成更好的竞争优势呢？

要想在行业竞争中能够占据非常好的发展优势，就需要不断地完善生产设备。在发展过程中，只有使用非常好的设备之后，才能确保整个生产能顺利的进行下去。好的生产设备能确保整个生产效率有更好的提升，从而确保自己在发展中可以占据更好地优势。

另外，在发展0.1HZ电缆超低频耐压试验仪的时候还需要掌握生产核心技术。生产过程中只要能够掌握核心生产技术，肯定就能在行业中可以获得最好的优势，从而使得自身发展获得更好的进步。

超低频高压发生器与直流高压发生器都带是高压发生器，作用都是检验发现电气设备绝缘内部隐藏的缺陷，以便了解和掌握设备的绝缘状态，确保高压电气设备安全、可靠运行。但它们在性能上有着天壤之别。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1 Hz  1.1µF

       0.05 Hz 2.2µF

       0.02 Hz 5.5µF；

0.1HZ电缆超低频耐压试验仪详细介绍

规格：80KV/0.5μF（智能/全自动），适用35kV电压电缆、电力电容器、大中型发电机和电动机试验。

0.1HZ电缆超低频耐压试验仪简介：

1、接合现代数字变频先进技术，采用微机控制，自动升压、降压、放电，运有光电控制输出0.1HZ正弦波，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻，大屏幕液晶显示，清晰直观，且能显示输出波形并带打印输出。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外保护功能设计如下：

2、过压保护：当超过所设定的试验电压值的百分之十时（或1.1倍），80KV/0.5μF（智能/全自动）0.1Hz超低频高压发生器将停机保护，动作时间小于20毫秒。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

执行标准：DL/T 417-2006

特点：

1、80KV/0.5μF（智能/全自动）0.1Hz超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

2、现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

3、从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

注意事项

１．本0.1HZ电缆超低频耐压试验仪所配升压体不得作它用。

２．机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司lian系修理。

３．关机后应用放电棒对试品进行充分放电,再拆线。

４．连续工作，升压体将发热，属正常现象。

点击添加图片描述（最多60个字）编辑

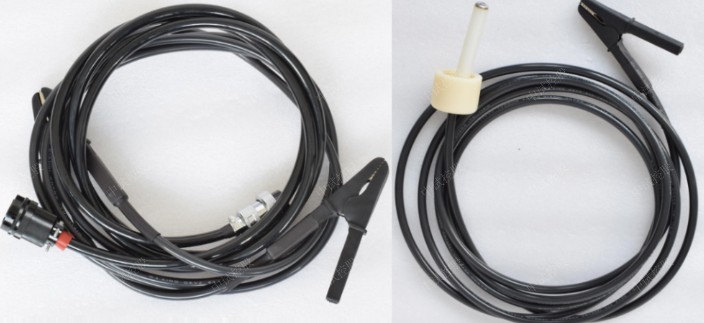

随机附件

1．专用高压连接电缆一根。

2．专用低压连接电缆一根。

3．电源线一根。

4．电源保险管十只。

5．放电棒一根。

点击添加图片描述（最多60个字）

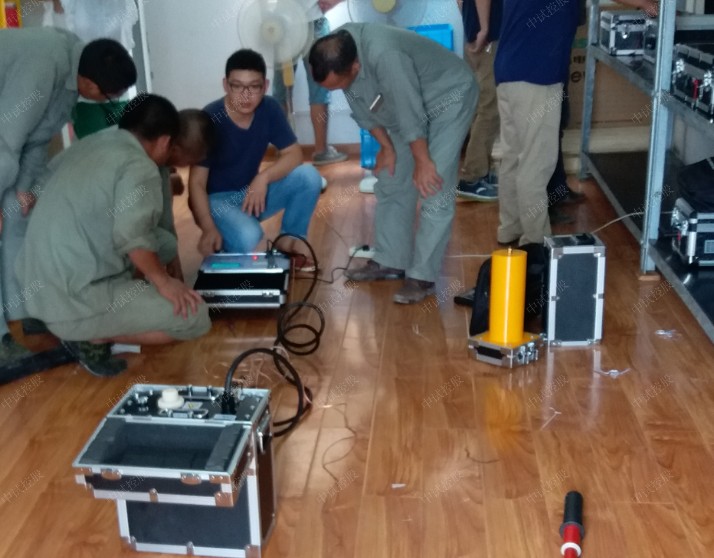

0.1HZ电缆超低频耐压试验仪结合现代工艺，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预，其作用在实际使用过程中获得完美提醒！超低频高压发生器的使用虽说作业以及效果非常明显,但实际使用时安全还是要放在最重要的位置。

1、使用超低频高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。

2、使用超低频高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。

3、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按说明书进行，一点接地。

4、直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。

5、对大电容试品的放电应用ZS专用放电电阻棒对试品放电。放电时不能将放电电阻棒立即接触试品，应先将放放电电阻棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电电阻棒放电，然后直接接上地线放电。

6、便携式超轻型直流高压发生器控制箱电源为交流AC 220V±10%，50Hz。如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。

从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。

0.1HZ电缆超低频耐压试验仪适用于绝缘等值电容较大的电气设备耐压试验项目，如测量电力电缆、电力电容器、中型发电机和电动机等)耐压试验。

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。因为使用工频耐压方法测量大容量设备时，需要很大容量的试验变压器或谐振变压器。这样才导致使用十分不便，为了解决这一矛盾，电力部门采用了降低试验频率，降低了试验电源的容量，从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，与工频试验相比优越性更多。

0.1HZ电缆超低频耐压试验仪与直流高压发生器在设计原理上都差不多，包括控制部分、高压发生部分、分压器测量部分。从技术参数来看，两者大的不同就是一个是产生直流高压；另一个产生频率为0.1Hz近似直流的高压。

点击添加图片描述（最多60个字）编辑

0.1HZ电缆超低频耐压试验仪电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是最新技术，是当前国际电工委员会推荐的技术。新一代VLF-II微机式0.1Hz超低频高压发生器是本公司自主开发的核心产品，它克服了第一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备(例如：电力电缆、电力电容器、大中型发电机和电动机等)耐压试验，超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

一、 0.1HZ电缆超低频耐压试验仪特点：

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
