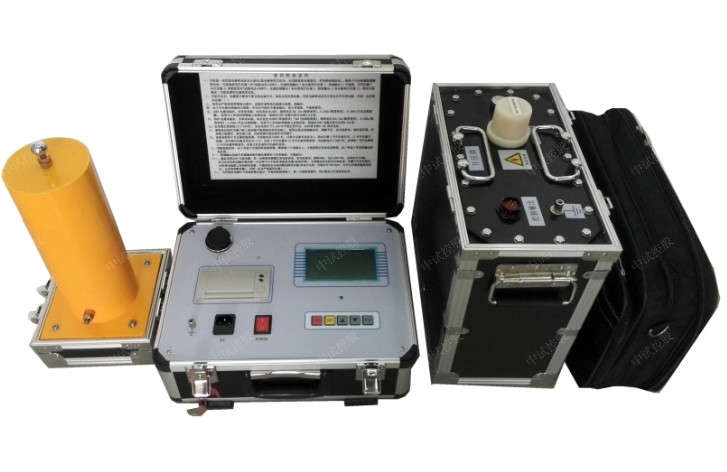

60KV超低频耐压试验仪

产品简介

湖北中试高测电气控股有限公司技术博士为您解说：60KV超低频耐压试验仪

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

60KV超低频耐压试验仪技术特点

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

3、低压侧的电流超过额 定电流时将进行停机保护，动作时间都小于20毫秒。

4、过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；

5、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

60KV超低频耐压试验仪在发展中对新技术的使用非常重视，这也是自己能够在行业中获得非常好的进步的重要前提。发展的过程中就需要知道做好对技术的使用究竟有哪些好处，这样才能够在行业竞争中可以占据最好的优势。

之所以60KV超低频耐压试验仪在发展中需要使用到新的技术，就是因为只有使用新的技术之后，才能够有最好的产品质量。在发展的过程中，只要能够将这些方面的事情做好，那么就一定会让自己在发展过程中可以得到非常好的进步。

占据技术上的优势之后，还能让自身发展能够获得非常好的进步。在激烈的行业竞争中，只有确保有很好的技术使用之后，才能让我们在发展的时候能够获得非常好的优势，这对我们今后的长远发展也会有着非常重要的帮助。

 工作中所使用的所有设备都应该获得好的使用效果，这样才能促使整个工作可以更加顺利的完成。在生产中很多人都会使用到60KV超低频耐压试验仪，这些设备能够有效地提升工作效率。那么，在使用设备的时候怎样才能发挥出更好的设备效果呢？

要想在使用设备的时候发挥出非常好的效果，就需要在使用之前能对设备有非常全面的了解。只要能够真正的了解设备，那么就可以掌握非常全面的设备操作技巧。在使用设备的过程中，一定要有非常好的操作，这样才能让设备可以发挥出好的性能。

另外，在使用60KV超低频耐压试验仪设备的时候，还需要确保设备可以得到良好地日常维护，这也是确保设备在使用的时候能发挥出很好地效果的重要前提。因此，在使用设备的过程中将这些方面的工作做好是非常重要的。



◆ 输出频率：0.1Hz、0.05Hz、0.01Hz。

◆ 带载能力：0.1 Hz 最大1.1μF

0.05 Hz 最大2.2μF

0.02 Hz 最大5.5μF

◆ 测量精度：３%

◆ 电压正，负峰值误差：≤３％

◆ 电压波形失真度：≤５％

◆ 使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

◆ 电源：交流50 Hz，220V ±5%

超低频耐压试验仪的联合编程技术先进的现代数字频率转换，采用微电脑控制、升压、降压、测量、保护是完全自动的，并可以在自动增压过程的人工干预。随着电子，因此体积小，重量轻，大屏幕液晶显示，清晰直观，并能显示输出波形，打印输出测试报告。

用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达地方普遍采用这一方法的原因。

可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

值得特别说明的是：不同的超低频高压发生器的工作原理大体都是相同的，主要的区别就是面板和操作方法稍微有点不同，电力工作者在实际的工作中，需要首先熟读产品操作，然后进行相应的操作，以免发生意外。

超低频耐压试验仪它的出现解决了传统电缆耐压检测设备笨重，造价高，而且使用十分不便所带来的困扰。用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

超低频耐压试验仪特征

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

6、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

超低频耐压试验仪采用技术，具备高压输出功率大，体积小，性能可靠。输出电压、输出电流采用双表显示，指针表显示电压、电流的变化值，便于观察，数字表显示电压和电流的正、负峰值，便于读数。高频升压变压器及高压整流采用油浸式结构，使体积大大减小，携带方便，特别适合于野外现场使用。

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz 最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1 Hz 最大1.1µF

0.05 Hz 最大2.2µF

0.02 Hz 最大5.5µF；

超低频耐压试验仪结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。

超低频耐压试验仪设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

特征

◆ 电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

◆ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

◆ 过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

◆ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

◆ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
