35KV超低频耐压试验仪

产品简介

湖北中试高测电气控股有限公司技术博士为您解说：35KV超低频耐压试验仪

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

35KV超低频耐压试验仪选型参照表：

• ZSVLF-30/1.1 10kV及以下电压电缆、电机等
• ZSVLF-40/1.1 13.8kV及以下电压电缆、发电机等
• ZSVLF-50/1.1 15.75kV及以下电压电缆、发电机等
• ZSVLF-60/1.1 18kV及以下电压电缆、发电机等
• ZSVLF-80/1.1 35kV及以下电压电缆、发电机等
•

 10KV超低频耐压试验仪结合了现代数字变频先进技术，采用微机控制、升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。除此之外，该设备还有以下特点：

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。

 需要对设备的价格有非常全面的了解，这是确保在使用设备的时候获得最好的性价比的前提。有的人就是因为在使用设备的时候没有对设备的进行全面的了解，所以直接导致在生产中不能获得非常好的效果。那么，在35KV超低频耐压试验仪了解产品有哪些便利之处呢？

选择好的方式了解产品，能够让自己掌握最实用的产品价格。在进行这些工作的过程中，只要能够处理好这些方面的事情，就一定能够使得自己在进行工作的时候可以获得最好的帮助。通过这里了解设备的，那么就一定可以让设备在使用过程中能获得更合理的。

35KV超低频耐压试验仪能够让消费者接触到全面的产品信息，这样就能为自己带来非常好的促进。相信只要能够有好的方式去了解产品，就一定可以让我们在产品的时候能够获得好的性价比。

4、低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

编辑

该仪器就是为了弥补目前国内外调制技术上存在的正玄波波形不标准、测量误差大、高压部分有火花放电、设备笨重、设备功耗较大等不足之处而制造。超低频高压发生器之所以性能优良完全取决于它，所以实地考察也是了解直接的方法。

35KV超低频耐压试验仪主要是针对35kV及以下电压电缆、电机等的非破坏性绝缘耐压试验设计制造而成。接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

35KV超低频耐压试验仪多重保护,确保安全使用!

1.等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性；

2.具有过压保护功能，超低频电缆耐压测试仪设计为高低压双重保护，中试控股高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms；

3.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻；

4.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停保 护，动作时间都小于20ms；

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

6.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确；

7.体积小：理论上容量为工频的1/500，所以体积小、重量轻；

8.破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质；

9.技术先进：采用电力电子元件，微电脑控制，安全简单，操作方便，数据可靠；

10.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻；

11.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

1、理论上容量是工频的1/500，真正体积小、重量轻、操作简便。

2、不会像直流试验那样易损坏电缆。中试控股不受试品之电容效应影响。

3、超低频交流测试不会在绝缘中产生树状间隙。

4、有害极化电荷不会在测试过程中进入电介质。

0.1Hz超低频高压发生器功能特点：

1、采用数字变频技术，微电脑控制，测试过程完全自动化。

2、多频率选择：0.1Hz，0.05Hz，0.02Hz，增强了带载能力。

3、过流过压自动保护，自主知识产权依据电力标准研发和设计制造。

概 述：本35KV超低频耐压试验仪结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。中试控股设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz 最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1 Hz 最大1.1µF

0.05 Hz 最大2.2µF

0.02 Hz 最大5.5µF；

主要特点：

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4、高压输出保护电阻设计在升压体内，所以仪器外面不需另接保护电阻．

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应．

主要技术参数：

注：根据被试品对象选择适当规格的产品，使用产品时，试品电容量不得超过仪器的额定容量。试品电容量过小，会影响输出波形。若小于0.05uF,仪器将不能正常输出。可并联0.1uF的电容辅助输出。

性能如何

35KV超低频耐压试验仪又称之为超低频耐压试验仪、超低频测试仪。中试控股实际上都是以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。很多人都对直流高压发生器比较了解，但是对超低频知道的甚少。那它主要性能、特点如何呢？

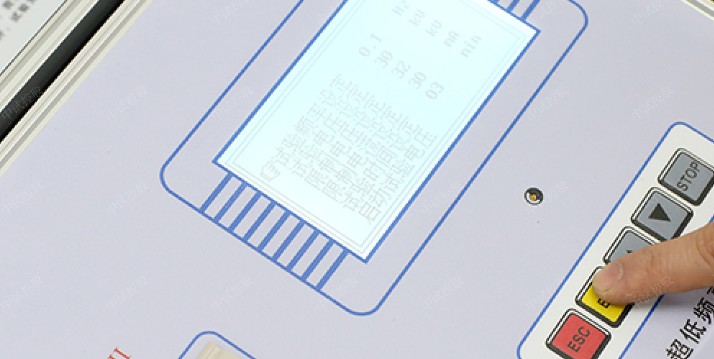

4、大屏幕液晶显示，汉字操作，显示试验波形（正弦波），打印试验报告。

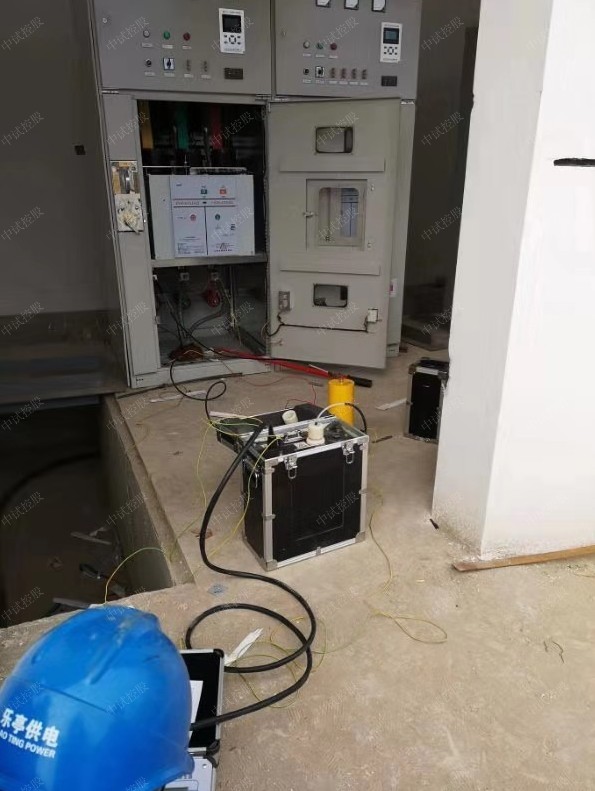

35KV超低频耐压试验仪电缆耐压试验方法及注意事项

1．将与试品相连的电器设备全部脱离试品电缆。

2．采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

3．试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压Ｕo：

相额定电压Ｕo：

Ｕo＝10/√3kV

所以试验电压峰值为：Ｕmax＝3Ｕo

＝3×10/√3kV

＝√3×10kV

＝17．32kV

4．试验时间：60分钟。

5．可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

6．用随机附带的专用柔性连接电缆将试验设备与试品电缆相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

7．试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。

8．在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

9．试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。

超低频电缆耐压测试仪试验过程中需注意的事项

1．连线方法：试验时应分相进行，被试相加压，非被试相短接接地。

2．在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。

3．按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo

其中Ｕmax：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2Ｋ：通常取1.3∽1.5一般取1.5Ｕo：发电机定子绕组额定电压（kV）例如：额定电压为13.8kV的发电机，超低频的试验电压峰值计算方法为：Ｕmax＝√2×1.2×1.5×13.8≈35.1(kV)

4．试验时间按有关规程进行

5．在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是新技术，是国际电工委员会技术。

35KV超低频耐压试验仪耐压试验的优点

1、破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。

2、体积小：理论上容量为工频的1/500，所以体积小、重量轻。

3、等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

4、技术先进：采用新电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。

5、操作方便：接线简单，傻瓜式操作;

6、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

7、控制器和高压发生器低压连接，光电控制，使用安全可靠。

现在国内外的超低频信号的调制和解调的机械装置，所以没有标准的正弦波形，测量误差，高压部分有火花放电，重型设备，和两个正弦波，四象限也需要高电压和高功率电阻放电的塑料，所以设备整体功率消耗

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 35KV超低频耐压试验仪属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
