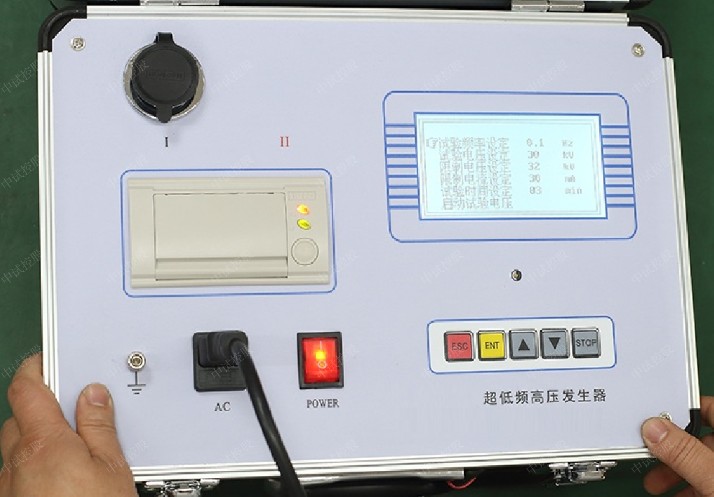

VLF-50KV超低频耐压试验装置
超低频耐压试验装置结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。
产品别称
超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置
规格:30KV/1.1μF(智能/全自动),适用10kV及以下电压电缆、电力电容器、大中型发电机和电动机试验。
产品特性
具有电源过流、高压过流、油箱过热保护功能,输出调压器不回零高压不能启动等功能,是传统工频耐压试验设备的换代产品。
技术参数
工作电源:AC 220V±10% 50Hz±10%
环境温度:0-40℃
相对湿度:≤90%
输出电压:0-30KV、0-50KV、0-80KV
输出频率:0.1Hz、0.05Hz 、0.02Hz
带载能力:0.1Hz输出时较大1.1μF
0.05Hz输出时较大2.2μF
0.02Hz输出时较大5.5μF
电压表指示精确度:≤3%
电流表指示精确度:≤5%
|
型 号 |
峰值电压 |
测量范围 |
重 量 |
用 途 |
|
ZSVLF-60/1.1 |
60kV |
0.1Hz≤1.1μF |
控制器:4kg |
18kV及以下电压电缆、发电机等 |
|
型 号 |
峰值电压 |
测量范围 |
重 量 |
用 途 |
|
ZSVLF-40/1.1 |
40kV |
0.1Hz时≤1.1μF |
控制器:4kg |
15.75kV及以下电压电缆、发电机等 |
不同发电机的单相对地电容量
|
火电 |
水电 |
||||||
|
发电机容量(MW) |
200 |
300 |
600 |
800 |
125-150 |
300 |
400 |
|
单相对地电容(μF) |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交联聚乙烯绝缘单芯电力电缆的电容量(μF/km)
|
截面积 mm2电容μF/km电压 kV |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
|
10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
|
35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
3、技术参数
● 产品规格:0-30kV(峰值);
●负载电容量:0.1Hz时1.1μF、0.05Hz时2.2μF、0.02Hz时5.5μF。
● 工作电源:AC220V±10%, 50Hz;
● 工作温度:0℃~40℃;
● 相对湿度:≤90%RH。
4、参数表
| 型号 | 额定电压 | 带载能力 | 重量 | 主要用途 |
| ZSVLF-30/1.1 | 30kV | 0.1Hz≤1.1uF |
控制器:4Kg 升压器:25Kg |
10kV以下电缆、发电机耐压试验 |
| 0.05Hz≤2.2uF | ||||
| 0.02Hz≤5.5uF | ||||
| ZSVLF-60/2.2 | 60kV | 0.1Hz≤5uF |
控制器:5Kg 升压器:45Kg |
发电机耐压试验 |
| 0.05Hz≤10uF | ||||
| 0.02Hz≤25uF | ||||
| ZSVLF-80/3.5 | 80kV | 0.1Hz≤1.1uF |
控制器:5Kg 升压器:50Kg |
35kV以下电缆、发电机耐压试验 |
| 0.05Hz≤2.2uF | ||||
| 0.02Hz≤5.5uF |
VLF-50KV超低频耐压试验装置电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。 过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20毫秒。 过流保护:设计为高低压双重保护,高压侧可按设定值进行停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20毫秒。 高压输出保护电阻设计在升压体内,所以外面不需另接保护阻。
1、电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。
2、过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20毫秒。
3、过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护。
4、低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20毫秒。
5、高压输出保护电阻设计在升压体内,所以外面不需另接保护阻。
6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
