产品简介

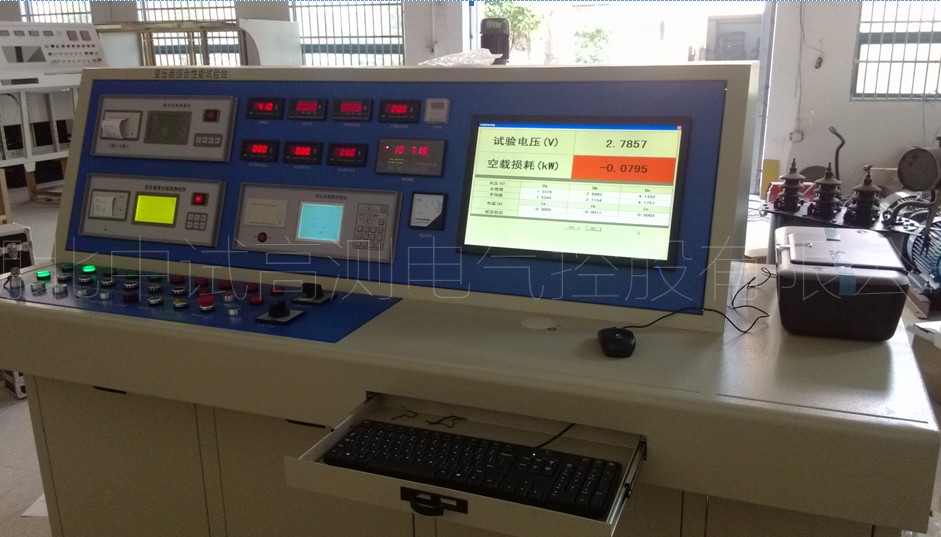

变压器综合测试台技术指标


概述

变压器综合测试台适用供配电系统,电力变压器制造厂,工矿等企业单位,变压器综合试验台能真实地判断电力变压器的空载电流,空载损耗,阻抗电压和负载损耗,准确的测量电力变压器直流电阻,变比,实施状态诊断,确保安全运行,为监测或修造变压器提供了可靠的数据。

产品别称:变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器电气试验台

功能特点

1、变压器空载、负载、直流电阻、变比极性试验。

◇变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验。

◇变压器综合测试台对整个回路进行全面控制及测量监控。

◇所测量数据通过微机进行自动处理,并可根据需要储存打印。

2、工频耐压试验

◇由于此试验属安规高压试验,为确保试验设备及人身安全,此项试验没有采用工控机完成试验。

◇采用电动控制调压系统。自动升降压,数字显示

◇零位保护,过电流保护,过电压保护。

◇高压泄漏电流显示及保护。

3、感应耐压试验

◇由于此试验属安规高压试验,为确保试验设备及人身安全,此项试验没有采用工控机完成试验。

◇采用150Hz中频发电机组提供试验电源。

4、变压器综合试验系统由四部分组成

◇用于各测试单元及仪表监视数据收集的变压器综合试验台。

◇低压控制柜。

◇中频发电机组。

◇工频耐压试验。

5、变压器综合试验台由四大部分组成

◇工控机及数据处理软件系统。

◇各测试单元数据收集系统。

◇强电控制及仪表监视系统。

◇人机界面综合系统。

技术参数

1、变压器特性测试仪技术指标:

◇电压测量范围 1V—500V,电流测量范围100mA—5A,精度 0.1 级。

◇功率U*I, 精度0.2级。

◇工作频率50HZ。

◇功率因素0.050--0.999,精度0.2级。

◇频率45—65Hz,精度0.1级。

2、直流电阻测试仪技术指标:

◇测量范围: 0.01A:1μΩ~2kΩ    1A:1μΩ~20Ω

5A:1μΩ~4Ω     10A:1μΩ-2Ω

◇测量精度:0.2级,分辨率: 1μΩ

3、全自动变比测试仪技术指标:

◇变比测量范围:1-10000

◇精度:0.2级。

◇电源:AC 220V±10%,50Hz。

4、电流互感器的技术指标

◇测量范围100mA-200A。

◇精度为级0.05级。

◇其变比为 5A、10A、20A、50A、100A、200A六档。

5、感应调压器的技术指标

◇输入电压三相400V。

◇输出电压三相20V-650V。

◇输出容量100KVA。

6、20kVA/50kV试验变压器的技术指标

◇额定容量:20kVA

◇输入电压:AC400V

◇输入电流:50A

◇输出电压:单相50kV

◇输出电流:500mA

7、30kW/800V中频发电机的技术指标

◇中频发电机

◇型号:YR--8绕线式中频发电机

◇额定功率:30kW

◇额定电压:800V

◇名义频率:150Hz

◇额定功率因素:cosφ=0.8滞后

◇相数:3ph

◇ 电动机

◇型号:Y - 4三相鼠笼式异步电动机

◇额定功率:22kW

◇额定电压:380V

◇额定频率:50Hz

◇极数:4P

◇同步转速:1480r/min

(注:以上即电压等级为10kV/0.4kV/2500kVA以下油浸式变压器、干式变压器试验配置参数,可根据客户的被试品以及所需要做的试验项目定制)
