地下管线探测仪操作指南

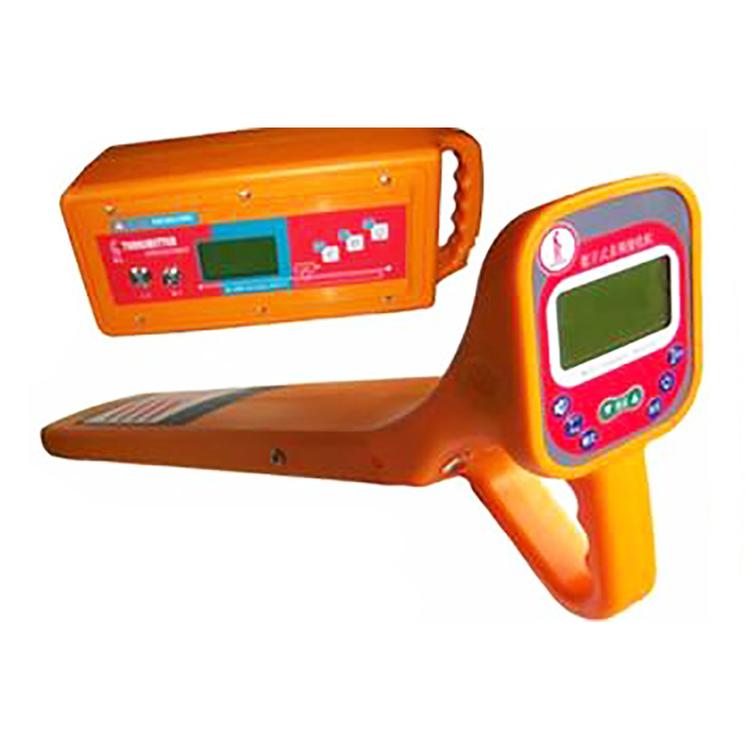

地下管线探测仪简介

地下管线探测仪由国内专业研发团队精心打造,融合超窄带滤波器、蓝牙无线通讯、GPS定位、专业数据分析软件自动成图、检测报告自动生成等最先进技术,具有超强抗干扰能力、精准定位和测深等优异探测性能,适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测,是管道维护单位的必备仪器之一。

地下管线探测仪特点

1、采用10W宽频发射机,适应各种环境的探测;
2
、接收机和发射机都采用锂电池组供电,节能环保,超长工作时间;
3
、显示器具有背光功能,可适应夜间应急抢险使用;
4
GPS地理定位功能,管道走向自动成图;
5
、具有左右箭头显示,可快速定位管线位置;
6
、检测防腐层破损点时,有前后箭头和dB值来指示防腐层破损点的位置;

7、专业数据分析软件,检测报告自动生成。

地下管线探测仪技术参数

(一)接收机
定位精度:深度的±5%(无邻近管线干扰)
深度测量精度:深度的±5%(无邻近管线干扰)
电流测量精度:实际电流的±5%(无邻近管线干扰)
深度测量范围:0-6米(SH-1516)、0-10(SH-1518)
工作模式:谷值模式、峰值模式、宽峰模式、峰值箭头模式
工作频率:无线电、50Hz100Hz(CPS)128Hz512Hz1KHz2KHz8KHz33KHz65KHz83KHz
菜单设置:中英文设置菜单。
工作温度:-20℃~+50
    池:7.4V锂电
外形尺寸:595mm×136mm×238mm
    量:2.3Kg(包括电池)
(
)发射机
输出功率:最大10W
工作频率:128Hz512Hz1KHz2KHz8KHz33KHz65KHz83KHz
工作模式:直连、感应和夹钳三种模式自动转换
    池:14.8V内置锂电池组
工作温度:-20℃~+50
外形尺寸:348mm×228mm×84mm
    量:2.5Kg(包括电池)

技术参数

A

B

C

D

E

定位频率

5

6

7

8

10

频率(Hz)

5121K33K83K

5121K33K83K

5121K33K83K

5121K33K65K83K

5121K2K8K33K65K83K

被动频率

50Hz

50Hz
100Hz

50Hz
100Hz
无线电

50Hz
100Hz
无线电

50Hz
100Hz
无线电

电源滤波器

×

×

故障频率(个)

×

×

×

×

2

故障查找

×

×

×

×

锂电池组

A字架

×

×

×

×

定位深度(m

6

6

6

6

6

数据存储

×

×

×
