产品简介

无局放变频谐振试验核心技术


  无局放变频谐振试验系统成套装置具有手动试验(自动调谐)、自动试验模式。成套装置的控制设备、励磁变压器及其高压电抗器在1.2倍额定电压下,高压侧试品或设备对地闪络时,不会对人身造成伤害,试验设备不会出现有害的机械或热应力以及电气性能损伤或损坏。具有抗电场干扰能力,在强电场干扰下,测量精度与控制保护满足要求。具有良好的磁屏蔽,元件、引线均采用高导磁材料屏蔽,无空间辐射。

成套装置的所有金属外壳均采用防腐蚀、防锈蚀的材料制成,结构坚固、牢靠。

2.变压器感应耐压及局放测试系统适用范围:

适用于750kV系统及以下电气主设备局放试验、电力变压器的感应耐压及局放试验。

局放测试仪

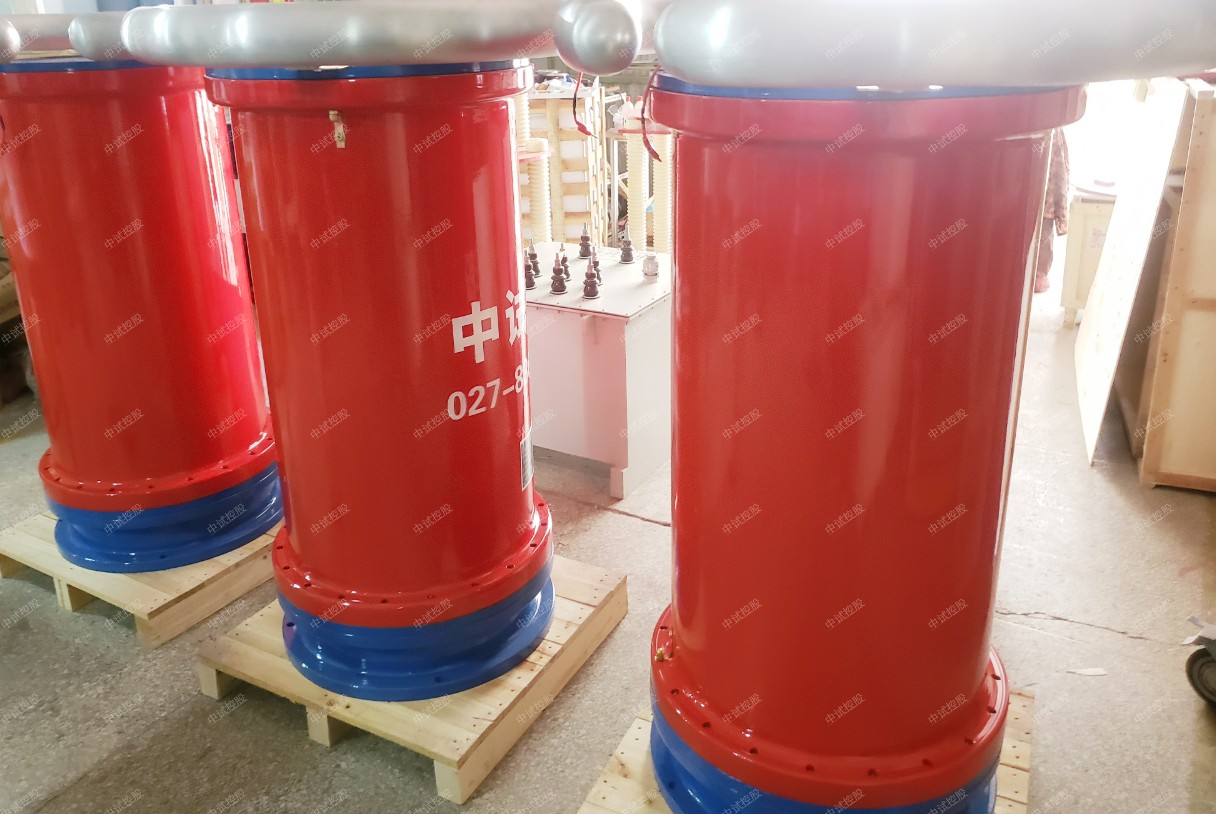

无局放变频电源可用于所有电气设备的交流耐压试验和局部放电试验。利用励磁变压器激发串联或并联谐振回路,通过调节变频电源的输出频率,使得回路中的电抗器电感L和试品电容C发生谐振,谐振电压即为试品上所加电压。或通过中间变压器直接输出至变压器初级进行感应耐压试验。

无局放变频电源是成套试验系统中的主要部件,该试验系统适用于:(本系统满足500Kv/380MVA及以下电压等级变压器局部放电和感应耐压试验)

系统特点

1.1    试验的等效性好。本装置输出即为正弦波,波形失真度小。波形畸变率<3%,不同于其他类型的变频电源装置(其他类型的变频电源装置为方波输出,经过波形整形而成的正弦波)。所以,本装置在试验过程中,不需要测量峰值。

1.2    采用光纤方式控制,彻底将高压和低压控制回路隔离。

1.3    体积小、重量轻、搬运灵活、非常适合现场使用。

1.4    操作简洁方便、接线简单,能够提高工作效率50%(相对于发电机组方式)。

1.5    安全可靠,本装置内集合了多种保护。包括:放电击穿保护、过电压整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。当任何一种保护出现时,装置立即断开试验电压输出,切断主回路电源,确保试验人员、被试品以及试验系统的安全。

1.6    本装置中的信号源由专用芯片产生,采用微机控制,输出频率稳定性高,可以到达0.01Hz

1.7    变频输出电压由TI公司的高速微机控制,输出电压的不稳定度<1%

技术参数

1.  输出电压:01000kV(可按需订制)

2.  输出容量:05000kVA(可按需订制)

3.  输出频率:100300Hz(可按需订制)

A    主要性能指标

1.1    输出频率范围:20Hz300Hz,连续可调

1.2    额定输出电压:0350V,连续可调

1.3    额定输出电流:01142.8A,连续可调

1.4    频率不稳定度:≤0.05%

1.5    电压不稳定度:≤1.0%

1.6    非线性失真度:≤1%

1.7    局部放电量:≤10pC(在升压变高压侧测量)

1.8    工作条件:温度-10℃~+45℃、湿度:1090%RH、海拔高度:≤1000

1.9    冷却方式:强制风冷

B   使用及存储条件

2.1    海拔高度不超过1000m

2.2    温度-20℃~+45℃,相对湿度不大于90%20℃时),从一个环境换到另一个环境温差不大于25

2.3    无导电尘埃存在

2.4    无火灾及爆炸性危险

2.5    不含有腐蚀金属和绝缘的气体和蒸汽

2.6    无剧烈碰撞和强烈颠簸

2.7    风速<12m/s

2.8    设有一可靠接地点,电源侧应不遭受来自外部的过电压
