产品简介

无线高压卫星授时远程核相仪核心技术


一、概 述

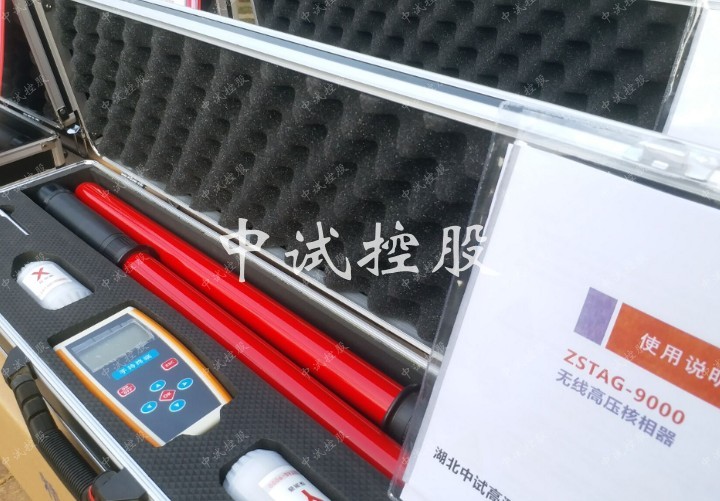

    无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器,能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。接收器采用3.5寸真彩液晶屏,内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。接收器同屏显示实时相位、频率,具有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面普通核相距离可达1600m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

二、技术指标

功能 无线高压卫星授时语音核相,频率、相位、相序、验电测试
电源 DC?3.7V可充锂电池,USB充电接口,连续工作约10小时
核相模式 卫星秒脉冲精准模式、卫星授时模式、普通模式
传输方式 315MHz、433MHz无线传输
核相距离 普通核相模式距离1600m
卫星授时模式距离不受限制,达500km以上
显示模式 3.5寸真彩液晶屏显示
量程 核相电压等级:AC?10V~550kV
相位:0°~360°
频率:45Hz~75Hz
分?辨?力 1°;0.1Hz
精度(23℃±5℃,80%RH以下) 卫星授时核相:≤±5°
普通核相:≤±10°
频率:≤±2Hz
相别定性 XY两接收器显示的实时相角差在0°~30°为同相;?XY两接收器实时相角差在90°~120°或210°~270°为异相
语音功能 同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸 拉伸后长约5m;收缩后长约1m(5节)
持续核相时间 卫星授时成功后,若无卫星信号可持续核相30分钟,满足地下室、矿井下核相
核相方式 接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示 探测器“嘟--嘟--嘟”蜂鸣声
换档 自动换档
采样速率 2次/秒
首次搜星时间 第一次开机搜星时间约3分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天
授时精度 小于30nS
仪表尺寸 探测器:长宽厚145mm×60mm×48mm
接收器:长宽厚250mm×100mm×40mm
背光控制 按上下箭头键调整背光亮度
感应强度控制 根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相
数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ESC键退出当前功能界面,返回上级目录
数据查阅 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
搜星指示 搜索卫星时动态显示“----”符号
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于3.2V时
探测器:电源指示灯慢闪,提醒充电
接收端:电池电压低符号显示,提醒充电
额定电流 探测器:35mA?max;接收器:300mA?max
仪表质量 探测器:205g(含电池)
接收器:395g(含电池)
绝缘杆:1.45kg
总质量:9.8kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干扰 无特强电磁场;无433MHz、315MHz同频干扰
绝缘强度 绝缘杆:AC?110kV/rms(5节绝缘杆全部拉伸后,两端之间)
探测器:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)
接收器:2000V/rms(外壳前后两端之前)
结构 防滴漏Ⅱ型、IP63
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481-A2:2004:IEC?61243-1ed.2:2003标准
