直流高压发生器的简介？

产品简介

直流高压发bai生器简称直高发又称高压发生器、中du频直流高压发生器、zhi高压直流dao发生器 直流高压发生器引用的有关国家标准：所有生产的智能直流高压发生器应采用下列技术引用标准： IEC 60-1： 1989 高电压试验技术 第一部分：一般试验要求GB/T 16927.1-1997 高电压试验技术 第一部分：一般试验要求 IEC 60-1： 1994 高电压试验技术 第二部分：测量系统 GB/T 16927.1-1997 高电压试验技术 第二部分：测量系统 DL 474.2-92 现场绝缘实验实施导则 直流高电压试验 直流和交流耐压试验电压测量装置的使用导则 ： 直流高压试验器采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。 的直流高压发生器采用故障取样专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，现在高压电源和高压发生器已经没有严格的区别。直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/4mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用，大大方便了现场用户的使用。主要用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压 下的绝缘强度、直流愉电线路电晕和离子流及其效应 以及进行交、直流电力设备的泄漏电流试验。另外还可以作为其他高 压试验设备如冲击电压发生器、冲击电流发生器、振荡 回路等的电源。在其他科技领域里，如物理学(加速器、 电子显微镜等)、电子医疗设备(X射线)、工业应用 (废气沉淀、静电喷漆等)、或电子通信(电视、广播 站)等方面也被广泛应用。 高频直流高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验 便携式直流高压发生器采用中高频整流滤波技术，解决了普通中低频高压发生装置波纹系数较大，波形不平稳的缺点。该系列产品符合国家新颁布电力行业标准ZBF24003-90《直流高压发生器通用技术条件 DL/T 848.1—2004》的要求，广泛用于电气设备直流耐压试验和泄漏电流试验，并且特别设置了测试氧化锌避雷器1mA下的电压U1mA及0.75U1mA下的泄漏电流功能。 最新研究、设计、制造的新科技产品，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。
[编辑本段]直流高压发生器用途：
新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
智能直流高压发生器的历史发展:
智能直流高压发生器应用新一代PWM高频脉宽调制技术，采用高端中频倍压电路，高性能闭环调整，高电压大反馈，大大进一步提高了电压稳定度。根据《便携式直流高压发生器通用技术条件》（ZGF24003-90）国家标准，在原先直流高压发生器基础上符合日行电气电磁兼容性理论原则，采用国标法特殊屏蔽、隔离和接地等措施的原则和方法，使用性能更卓越的大功率IGBT器件及其驱动技术，现代电子高新技术芯片，智能化操作，是智能直流高压发生器更具真正的智能化，便携式，进一步扩大承受电压的范围不受损害。
[编辑本段]直流高压发生器技术特点：
采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。 升压电位器零起升压。 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。 过压保护采用拔码设定，一目了然，误差±1%。 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 折叠式撑脚，直径面积大，稳定性能好。 GS101-40KV一体化设计、高压拖地电缆引出，方便现场试验。 GS102产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验. 具体型号与用途：F系列、ZGF系列直流高压发生器(直高发)是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。 直流高压发生器(直高发)采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。 ）直流高压发生器仪器(直高发)主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。
[编辑本段]型号种类：
按技术参数分，直流高压发生器可分为： 1.PSZGF-A型直流高压发生器---------高频倍压电路 2.PSZGF-B型直流高压发生器---------PWM高频脉宽 3.PSZGF-C型直流高压发生器---------便携式 4.PSZGF-D型智能型直流高压发生器--------计算机控制 5.PSZGF-F型水内冷发电机专用直流高压发生器 6.PSZGF-60∕2便携式直流高压发生器。
[编辑本段]特性和参数：
电压测量精度 数显表±1.0 ±1个字 电流测量精度 数显表±1.0% ±1个字 纹波系数
[编辑本段]直流高压发生器特点：

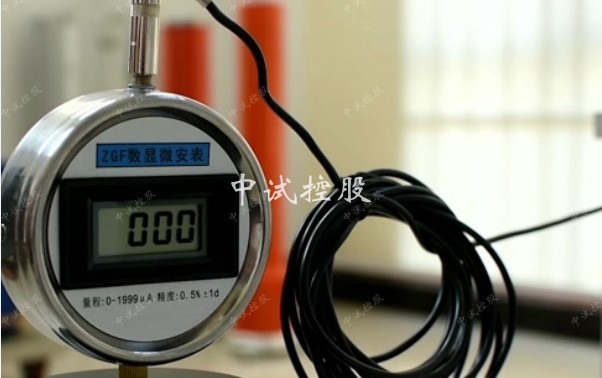

①体积小、重量轻、美观、可靠、操作简便、功能齐全。 ②采用最先进技术、工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100KHZ。 ③按免维修设计，经久耐用，不怕连续对地直接短路放电。 ④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。 ⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。 ⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。 ⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。
