电缆故障测试系统（全功能高配置）核心参数

产品简介

电缆故障测试系统（全功能高配置）核心参数

电缆故障测试系统是中试电力多年不断完善不断创新的成果，整套系统的技术档次达到国际先进水平，是目前国内电缆故障测试仪器中的领先配置，属电缆故障测试中的优化组合。此快速组合可与任何一家电缆测试仪器厂家的产品相比较，绝无短板。全套仪器可解决35kV以下电力电缆的所有故障，全套组合由六个单元组成：

1. 故障测距单元：电缆故障测距主机：采用了8寸彩色液晶触摸屏，操作简单，波形易判读。同时测距系统可自动定位故障点距离，故障测距简单而轻松。

2. 寻踪及识别单元：电缆综合探测仪：路径寻测采用了全数字电磁感应技术，可轻松解决运行或非运行电缆的走向以及识别问题、特别是解决了过去无法解决的金属性死接地故障的难题。

3. 故障定点单元：定位仪：系统所配准确定位仪可通过监听地下声音的变化快速找到故障点。

4. 高压信号单元：超轻型高频高压信号发生器：是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。接线简单、体积小重量轻等优点。

5. 带电电缆识别仪：既可以识别带电电力电缆，也可以识别停电电缆。使用柔性钳，即可以不拆线采用耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的专用连接线直接施加信号进行识别。

6. 电缆安全刺扎器：电缆刺扎器采用遥控、定时两种模式，发射时人不直接接触设备，确保人身安全。采用电池供电，保证刺扎器与电力系 统彻底隔离，确保供电安全。

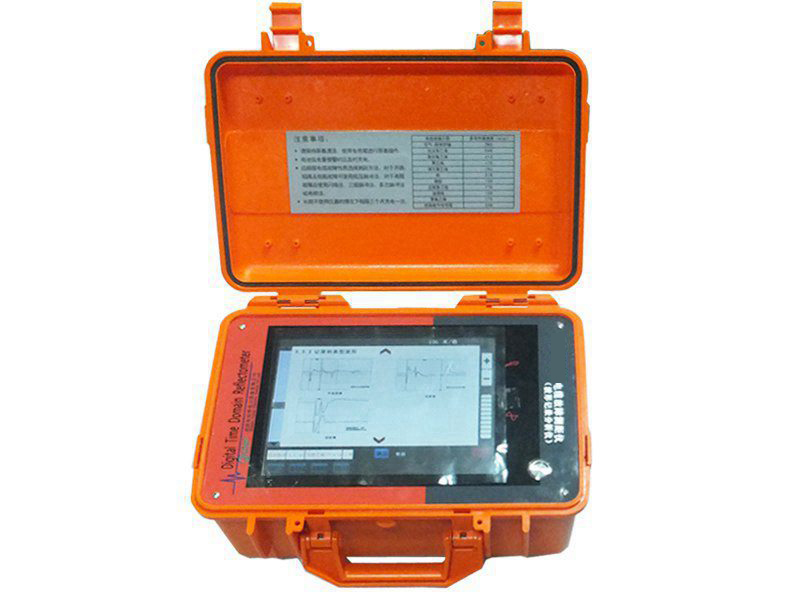

一、测距单元：电缆故障测距主机

一）、功能与特点：

1. 可测35kV以下等级所有电缆的高、低阻故障，适应面广。

2. 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

3. 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

4. 8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

5. 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

6. 具有计算机通讯接口，可方便将数据及图形保存在计算机内。

7. 无测试盲区。

8. 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

二）、主要性能指标：

1. 测试方法：低压脉冲法、高压闪络法；

2. 冲击高压：低于35kV电力电缆；

3. 数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz；

4. 测试距离：＞30Km；

5. 读数分辨率：小于1m；

6. 系统测试精度：小于1250px；

7. 测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；

8. 具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；

9. 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；

10. 内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；

11. 工作条件：温度-10℃～+45℃，相对湿度 90%。

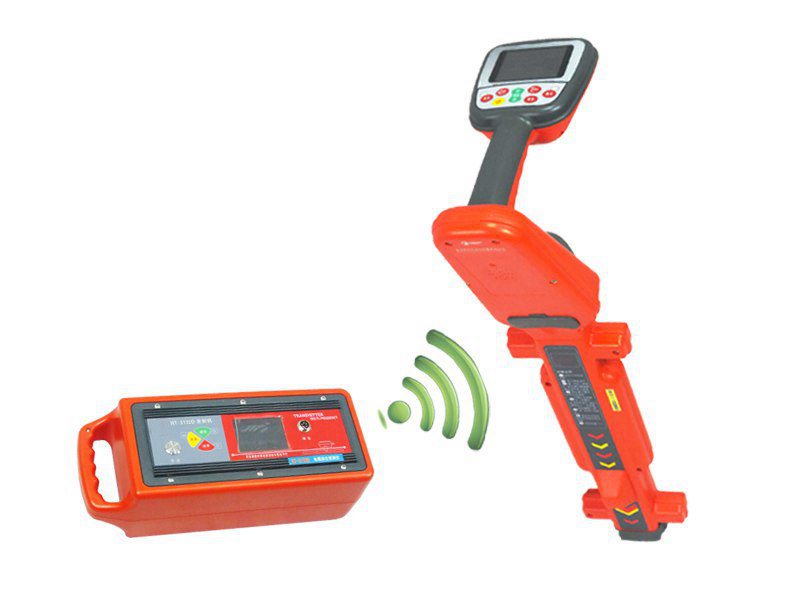

二、寻径及识别单元：电缆综合探测仪

一）、功能特点：

1. 具有直连法、耦合法、感应法三种测试法。耦合法可寻测运行电缆的路径；感应法可盲测地下电缆的路径。

2. 智能化、数字化，多频率的技术优势使得具有识别电缆的功能，特别是它的带电电缆识别功能。

3. 测试电缆的开路故障及对地短路故障简单方便。比如路灯电缆故障测试，有区域判断功能，测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。

4. 具有四种探测频率—低频、中频、高频、射频、50Hz，由于具有多种频率，各种条件下的测试轻松实现。

5. 独有的感应测试法，特别适合“盲测”地下电缆、光缆、水管等金属性质管线。

6. 电缆埋深测量为一键直读；内置欧姆表可测环路电阻，判断故障性质。

7. 全数字处理、大屏幕液晶显示，条删指示、数字显示、声音提示使你在操作中轻松自如。

8. 整套仪器均为工程塑料机壳，结实耐用。


二）、技术指标：
1、 发射机

1. 输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频；

2. 输出功率：恒功率输出，低、中、高三档（最大不小于6瓦）；

3. 输出模式：直连法、耦合法、感应法；

4. 阻抗显示：99999欧以内；

5. 负载匹配：1—10000欧；

6. 显示界面：大屏液晶中文、图形显示，自带背光；

7. 电 源：标准1号1.2V充电电池6节，充放电500次；

8. 待机时间：大于8小时，电量提示；

9. 过热过流：自动保护；

10. 工作温度：-20℃—50℃

11. 体 积：400×160×140 mm

12. 重 量：3.6 kg

2、接收机

1. 接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ；

2. 接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）；

3. 信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱；

4. 显示界面：大屏液晶中文、图形显示，自带背光；

5. 增益控制：手动调节，动态范围000——100db；

6. 探测长度：直连电缆时，最长15KM；耦合电缆时，一次耦合可测3Km，多次耦合无限远；感应电缆时，一次感应可测300m，多次感应无限远；

7. 深度测量：直读探测深度，范围 000—6250px；80%法测深度，范围 000—6250px（感应）\12500px（直连）；

8. 电流测量：直读电流，范围000—999mA；

9. 探测精度：埋深的5%；

10. 电 源：标准5号1.2V充电电池6节，充放电500次；

11. 待机时间：大于12小时，电量提示；

12. 过热过流：自动保护；

13. 工作温度：-10℃—40℃

14. 体 积：650×110×230mm

15. 重 量：2.3Kg

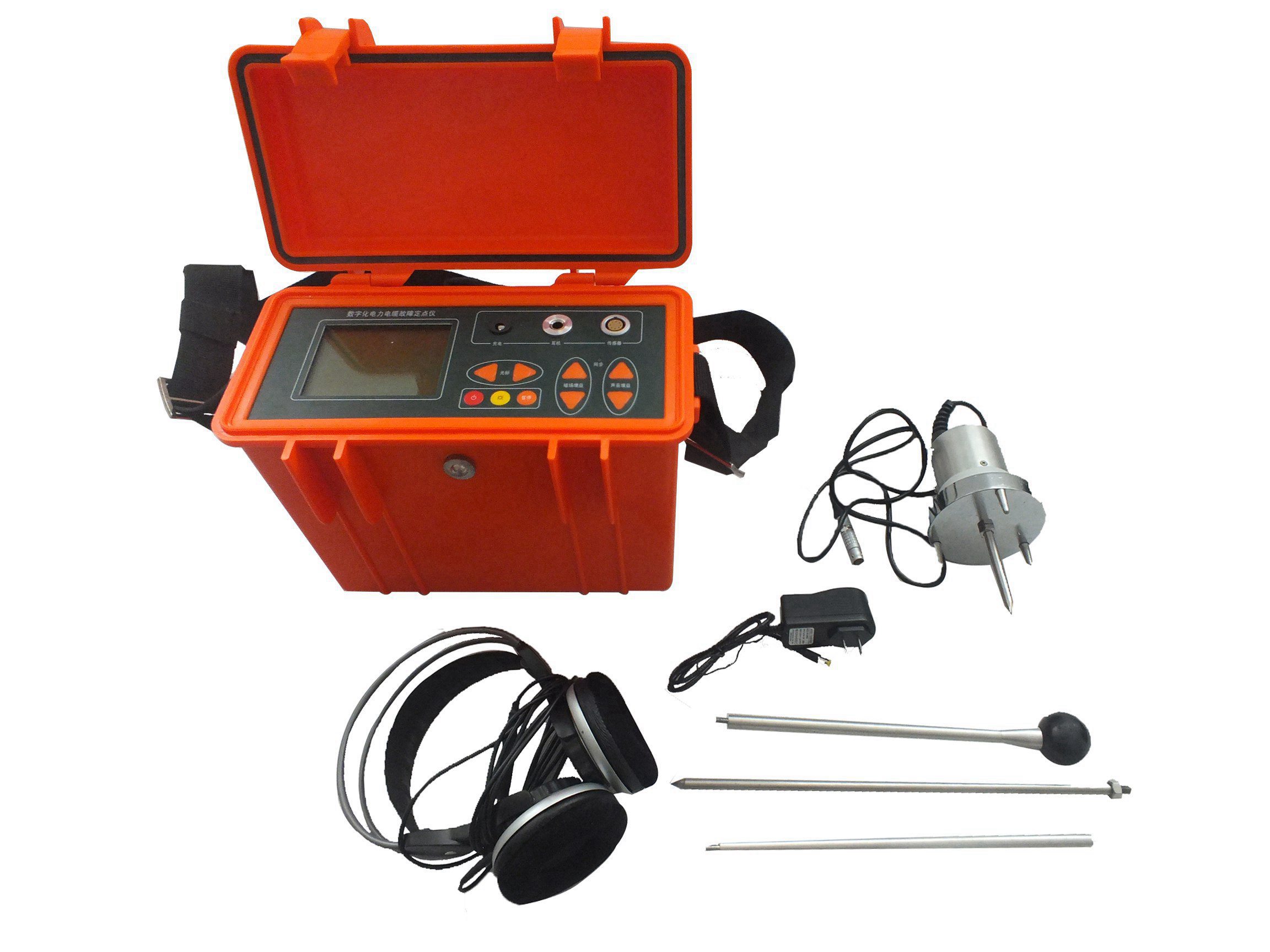

三、故障定点单元：定位仪

一）、功能与特点：

1. 具有数字滤波功能，不受环境噪音干扰，极大地提高了仪器的抗干扰能力。

2. 可通过电磁波大小可判断故障电缆的地下走向。

3. 超大的放大倍数（95db），利于定位。

4. 模具压铸工程塑料机壳、探头。

二）、主要性能指标：

1.  测试方法： 电磁强度法、音听法、声磁同步法；

2.  距离测量： 00.0-22m ，3位；

3.  同步测量： 磁场/声波；

4.  滤 波 器：（四段）100Hz-1.5kHz（声波），270Hz-1.5kHz（滤波），100Hz-1.0kHz（滤波），270Hz-1.0kHz（滤波）

5.  放大范围： 声通道>95dB；磁通道>50dB；

6.  测试精度： 0.1米；

7.  操作温度： -20--+50℃

8.  供电电源： 6×1.2V电池，12小时

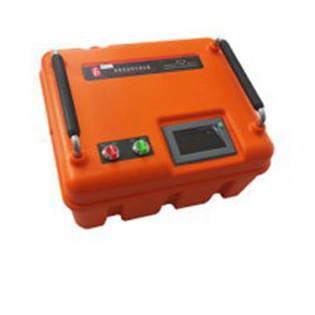

四、高压信号单元：超轻型高频高压信号发生器

一）、功能与特点：

1.  可连续工作4个小时以上；

2.  有电压调节及自动稳压功能；

3.  采用开关电源电子升压。体积小、重量轻；

4.  具有开路、短路自动保护功能；

5.  输出电压显示为彩色液晶屏罗盘式动态显示

6.  功能完善可靠，接线简单；

7.  箱体采用工程塑料绝缘材料，操作绝对安全。

二）、主要性能指标：

1.  最高输出电压：≤35kV负直流

2.  工作电压：220V±10% 50Hz

3.  显示电压值误差：＜±2%

4.  最大输出电流：≤40mA

5.  工作温度：-10℃～50℃

6.  工作湿度（相对）：≤80%

7.  放电能量：≤1200J/5S（标配2μF外置电容，可定制）

8.  最小放电周期：3秒

9.  最大功率：＜1.5kV

10.  海拔高度：3000米以下

11.  体积：1075pxx950pxx575px

12.  重量：11kg

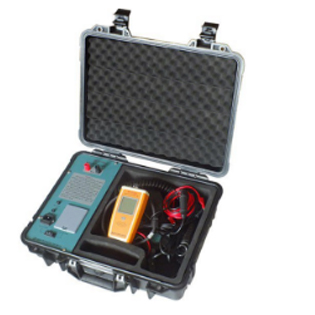

五、带电电缆识别仪

二）、产品特点

1. 整套仪器均可使用5号电池工作，彻底解决现场无动力电源及充电电池不易维护失效的把情况。对于发射主机，特别设计为交直流两用，既可以使用电池供电，也可以使用220V电源供电。

2. 一箱式工程塑料箱外包装，使用简单，更加适合运输及野外环境。

3. 大口径柔性线圈接收部分适合各种复杂电缆现场。

4. 接收器液晶显示使用微功耗技术设计，特别省电，判断简单直观。

5. 接收器电池电压指示功能。户外可视LCD，阳光、黑暗环境下均可使用。

6. 一机多用，即可以识别带电电力电缆，也可以识别停电电缆。

7. 对于停电电缆, 即可以不拆线采用耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的专用连接线直接施加信号进行识别。

三）、主要技术指标

1. 发射钳钳口：≥130mm，闭合时内径≥125mm，接收柔性线圈：可拉开为直线，可扭曲变形，闭合为圆形时内径≥135mm

2. 接收器电源：2节5号碱性电池，连续工作时间≥8h

3. 主机电源：4节5号碱性电池，连续工作时间≥3h，或者使用AC220V供电

4. 识别方式：波形方向、波形幅度，双重判断依据

5. 接收灵敏度：接地回路电阻小于200欧姆

6. 重量及体积：约6.5kg，47X38X375px

六、遥控电缆安全刺扎器

一）、功能特点

1. 适合刺扎各类电力电缆，刺扎安全可靠；

2. 采用双枪双角度刺扎，一次实验操作：两个角度、两次刺扎同时完成

3. 遥控/定时两种工作模式：

4. 采用双键确认进入工作模式，确保操作人员的安全；

5. 采用真人语音提示与液晶显示同步功能，使用安全、准确、直观；

6. 机械、电子多重保护设计，安全可靠；

7. 专为刺扎电缆而设计，任意角度安装固定在电缆上；

8. 电源采用一般的干电池，适合野外无电源使用，同时保证刺扎器与电力系统的彻底隔离，保证供电安全。


二）、技术指标

1. 遥控距离：无线遥控≤30米，有线遥控≤15米

2. 工作电源：8节1.5V电池

3. 使用环境：温度-10c°~ 50 c° 湿度RH<95%

4. 重 量：全套设备含铝合金箱约16kg

5. 外形尺寸：55×40×400px³（含铝合金箱及全套附件）
