2200A微机继电保护测试仪核心技术

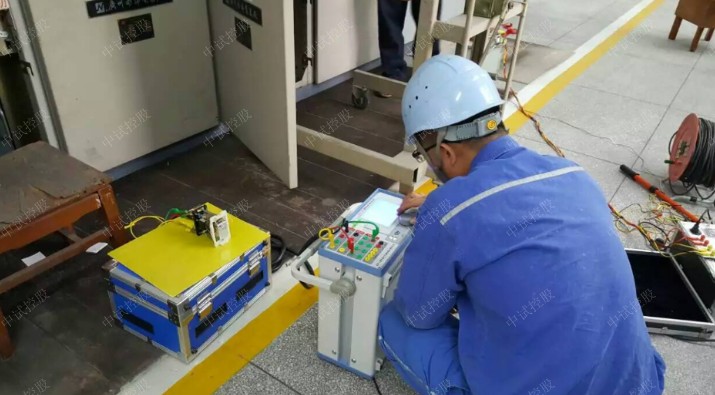

一、适用范围：
能够对测控装置及变电站监控系统的基本误差，同期功能，SOE分辨率，遥测、遥信、遥调、遥控功能，雪崩试验 等项目进行测试。
二、功能特点：

• 基本误差校验;
• 影响量校验;
• 同期功能测试;
• 监控系统功能和性能测试;
• SOE分辨率测试;
• 遥信、遥测、遥控响应时间测试;
• 遥调功能测试;
• 系统雪崩测试;
• 电能累计量的采集和显示测试;
• 事故情况下监控系统性能测试;
• 变送器自动闭环试验;
• 实负荷测试

三、技术特点：
1.国内独创直接输出式电压和电流功率源，响应时间快，稳定性高，波形质量优异，扩展性强；
2.最多支持64路开出量扩展功能，能够以手动或自动方式完成综自系统各种功能复杂的SOE测试；

四、技术指标：
交流输出
三相交流电流Ia、Ib、Ic；各相输出幅值、相位独立调节；
量程：1A、5A；调节范围：（0-120）%RG；
RG表示量限，下同调节细度：0.005%RG；
准确度：0.03%RD +0.02%RG；RD表示读数
下同稳定度：≤±0.01%/2min；
最大输出功率：30VA/相；
失真度：≤0.1%
四相交流电压Ua、Ub、Uc、Uz；各相输出幅值、相位独立调节；
量程：57.7V、100V、220V，250 V；
调节范围：（0-120）%RG；
调节细度：0.005%RG；
准确度：0.03%RD +0.02%RG；RD表示读数稳定度：≤±0.01%/2min；
最大输出功率：30VA/相
失真度：≤0.1%
交流频率调节范围：45Hz～65Hz；
调节细度：0.001 Hz；
准确度：≤±0.001Hz；
稳定度：≤±0.0005 Hz /2min
交流相位输出范围：0°～359.99°；
分辨率：0.01°；
准确度：≤±0.05°；
稳定度：≤±0.01°/2min
功率因数功率因数调节范围：1L～0～1C；
准确度：≤±0.05%；
稳定度：≤±0.0001/2min
有功功率、无功功率准确度：≤±0.05%RG；（功率因素0.5～1时）
稳定度：≤±0.01%/2min
谐波谐波次数：2～31次；
谐波含量：0～40%；
谐波相位：0°～359.99°

直流输出
直流电流Idc输出范围：1 mA、10 mA 、20mA；
调节范围：（0-120）%RG
调节细度：0.1μA；
准确度：≤±0.05%RG
稳定度：≤±0.01%/2min；
输出功率： 0.2W；
纹波含量：≤0.5%
直流电压（Udc1）
输出范围： 75mV、1V、10V；
调节范围：（0-120）%RG
调节细度：0.1mV；
准确度：≤±0.05%RG
稳定度：≤±0.01%/2min；
输出功率：1W；
纹波含量：≤0.5%
直流电压(Ua/Ub)
输出范围： 100V、300V、600V；
调节范围：（0-120）%RG
调节细度：1mV；
准确度：≤±0.05%RG
稳定度：≤±0.05%/2min；
最大输出功率：30W；
最大负载电流：100mA；
纹波含量：≤0.2%
辅助直流电源
输出范围：220V、110V
负载电流最大0.5A

交流测量
交流电压测量量程：50V 、100V 、220V ；
测量范围：(0～120%)RG；
分辨率：0.01%RG
准确度：0.05%RG
交流电流测量（电流钳选配）
量程：5A测量范围：(0～120%)RG
分辨率：0.05%RG
准确度：0.2%RG

直流测量
直流电流测量量程：±20mA；
测量范围：(0～120%)RG；
分辨力：0.001%；
准确度：≤0.01%RD+0.01%RG
直流电压测量
输入量程：±10V；
超量程：120%；
分辨力：0.001%；
准确度：≤0.01%RD+0.01%RG

开关量
开关量输出
（4路）在电气上相互隔离的、可独立设置断开或闭合的开出量4对；
各开出量的遮断容量不低于DC 250V，500mA；
各开出量输出不同步时间误差：≤0.1ms；
64路开关量输出（需选配PMKE-64附件）可独立设置断开或闭合的开出量32路×2组；
各开出量的遮断容量不低于DC 250V，150mA；
各开出量输出不同步时间误差：≤0.1ms；
2组48针欧式端子输出，配2根集束型线缆：集束线缆长度3米，线缆一端为欧式连接器，与48针欧式端子对接，另一端标线号，用户可自行接线；
提供外接开关量信号电源输入端,支持共阴极或共阳极开入量测试
开关量输入
在电气上相互隔离的开入量4对，隔离电压500V；
兼容空接点和有源接点（30V～250V直流电位）输入，自动识别有源接点输入极性；
最大承受输入电压为250V（直流）；
开入量动作时间测量误差：≤1ms;
电能脉冲有源脉冲输出：5V±5%电平，输出驱动电流上拉5mA（或者下拉25mA），最大脉冲频率5kHz;
有源脉冲输入：兼容空接点或5V～24V电平，最大脉冲频率5kHz;

时间同步输入
GPS信号输入（天线需选配）获得数据时间（接收卫星数量大于3颗）：本地第一次开机，或位置和时间变化重开机：大于34秒小于50秒；
瞬时断电后重开机，或位置未变重开机：＜5秒；
同步时间准确度：常规值 ＜100ns；最大值 ＜1us；
IRIG-B码时间信号输入输入信号编码规范支持IEEE C37.118-2005和IRIG STANDARD 200-04；
输入信号类型：RS-422/RS-485（DC）；同步时间准确度： ＜150ns；同步时间准确度内部使用PPM（分脉冲）、PPS（秒脉冲）作为时间同步基准；
脉冲前沿与输入信号源同步，时间误差≤10ns；
开关量定时输出时间误差≤0.1ms；模拟量定时输出时间误差≤0.25ms。

通讯接口
站内B码接口：圆形接口;
与计算机通讯接口：RJ45接口;

机械参数
全铝合金挤压型材，电磁兼容机箱；
尺寸：364mm×200mm×475mm(W×H×D)；
重量：17.5Kg（标配）
