便携式电量波形记录分析操作指南

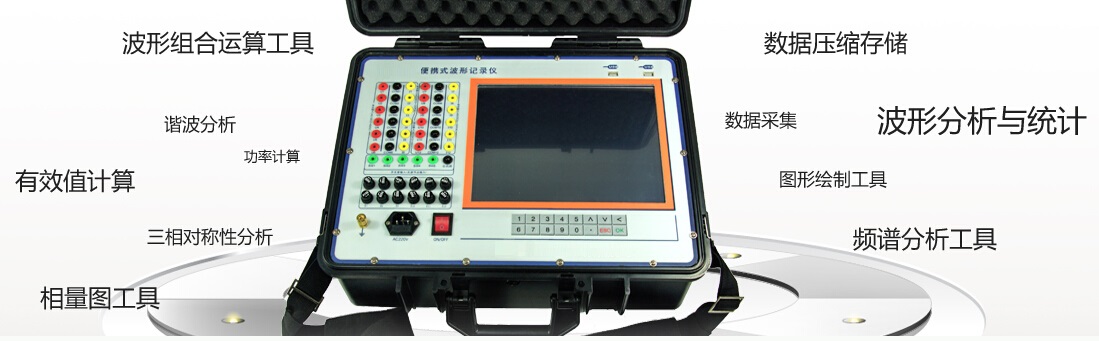

     WFLC-E 便携式电量波形记录分析仪,又称电量记录分析仪或波形记录分析仪,该仪器适合于发电机的开路及短路试验、CT伏安特性试验、励磁系统动态试验、假同期试验、开关动作时间试验、高压试验、继电保护试验、继电器校核试验、电动机启动试验等电力系统各种常规的电气试验记录及数据分析等。广泛应用于发电厂、变电站、实验室的调试、检修试验的动态录波及静态数据记录等。

1、集数据采集、记录、计算、分析处理及图形、表格的打印输出功能于一体。
2、采用便携机作为采集器的上位控制机,WINDOWS95(98)环境运行,中文界面,方便易学。
3、针对发电机开、短路试验,特设单组记录、制表、绘制关系曲线功能。
4、灵活的图形处理能力,可以对所记录的波形曲线进行各种缩放、拖动、漫游、裁取变化量及跟踪显示所有波形曲线各时刻的对应值。
5、详尽的中文备注使输出的图形更加清晰易读。
6、可作为多通道数字表计使用。
7、具有绘制任意两个测量通道的关系曲线的功能,满足现场对发电机短路特性、开路特性、励磁机等静态试验及发电机进相试验的要求。
8、具有测量功角、相位角及系统频率的功能,特别适合做发电机进相试验。
9、可以测量各种继电器、开关的动作顺序及动作时间。最高测量分辨率达0.15mS
10、具有测量绘制六角图的功能.免除人工绘制六角图的不便。
11、特设系统模板及用户模板,系统模板提供一些典型试验设置,减少了用户的设置工作量;用户模板允许用户事先设置好各种试验的参数设置,可加快试验速度。
12、可用图形及表格两种输出方式,规格可选,且允许用户添加各种文字说明,使得输出的图形、表格更加简单易懂且十分美观清楚。报告可打印、存盘、调阅。


1.技术参数:

模拟量输入 16路模拟量输入,测量精度均优于0.5%
3相PT电压 测量范围0~135V,可接成Y型或△型
3相CT电流 测量范围0~1A~5A~25A~50A四档
4路高压隔离交直流通道 测量范围0~75mV~20V~100V~500V~2000V五档
6路变送器信号 测量范围-10V~10V
8路开关量输入 (录取各种继电器的动作顺序及时间),时间误差小于1毫秒
可编程输出开关量(时间继电器) 4路
系统频率、功角(相位角)测量误差 小于1度
通道采样速率 高速度:多通道速率可达25.6Ksps
录波方式 四种: 手工启动、开关量启动、预录电气量触发,预录开关量触发
分析及计算功能可涵盖参量 交流量有效值、有功、无功、初始稳态值、峰值、终了稳态值、超调量、调节时间、上升时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数、电动机启动电流倍数、启动时间、(正序分量、负序分量、零序分量)等
存储容量 大容量:全共享512KB(2MB)高速缓冲区
主要配置 采集器主机1只, 便携式电脑及测试分析软件1套,测试线一套等

2.组件及附件
名称 单位 数量 备注
采集卡 1 标配
电源卡 1 标配
励磁电压电流卡 2 标配
交流电压电流卡 2 标配
±20V交直流通用卡 1 标配
开关量输入输出信号 1 8路DI(有源空接点均支持),4路DO。位于机箱前面板
手提箱 1 标配
电流钳(5A/1A) 3 标配
抗干扰USB线 1 标配
电源线 1 标配
测试线4m 4 黄绿红黑各一根
测试线2m 4 黄绿红黑各一根
测试线0.5m 8 黄绿红黑各两根
软件光盘 1 标配
4-20mA卡 1 选配
16通道无源开关量卡 1 选配
说明书 2 标配
检测报告 1 标配
