工频谐振装置的选型须知

1.简介
     考虑到串联谐振交流耐压试验装置的系列化产品种类繁多，中试电力可根据用户的试品范围，进行独立设计，以满足一套试验装置兼容多个试品的试验要求，最大限度的降低客户的投资。故此，根据不同的试品，需要客户在订货前，最大限度的提供已知被试品的试验参数。

2.选型订货前，客户需要提供以下试品信息：
2.1 被试品---发电机
--发电机的类型，例如：水轮发电机还是火力发电机；
--发电机的额定容量，例如：300MW发电机，600MW发电机
--发电机单相对地电容量（一般根据发电机的型号和制造商，可以查到）
--发电机的出口电压或耐压的试验电压

2.2 被试品---高压GIS或GIL（工厂质检耐压用工频谐振）
--被试品测试电压和对应的电容量范围（或GIS的一次试验间隔数量）
  例如：220KV 等级GIS，测试电压不超过400KV，间隔数量为10个，测试电容量最大不超过25000pF,
        500KV等级GIL充气绝缘线路，测试电压不超过750KV，GIL距离为1km，测试电容量最大不超过50000pF
--试验系统的工作制要求
  例如：额定容量额定电压下运行60min或5min或循环工作制（60min 工作，60分钟间歇，3次循环/天）
--是否要求无局放设计，如有，局放水平如何
  例如：试验电压下≤5pC;
--工作环境条件要求，如海拔和环境温度等

2.3 被试品---电力变压器
--被试品的电压等级和额定容量，例如：220KV/63000KVA等级的电力变压器；
--被试品的测试电压，例如：110KV等级电力变压器，交流耐压测试电压不大于160KV；
--是否要求无局放设计，如有，局放水平如何，例如：试验电压下≤5pC;
--是否要求进行感应耐压和局放试验要求，如要求，则被试品的空载损耗水平是多少

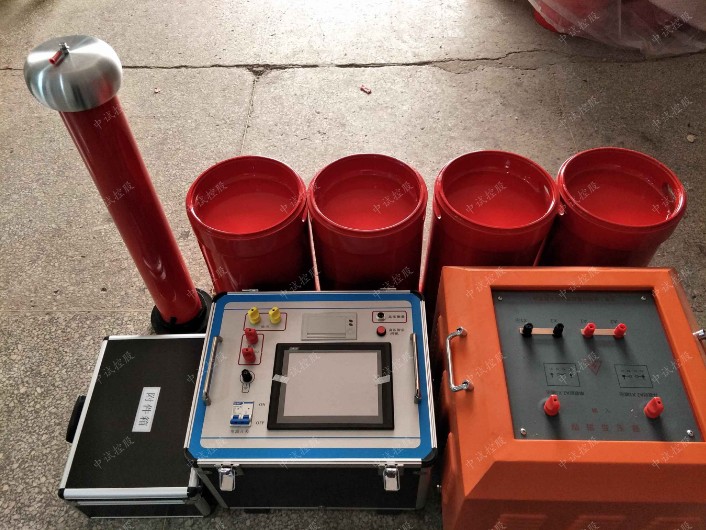

--工作环境条件要求，如海拔和环境温度等一、工频谐振试验系统的配套组件--高压可调试验电抗器、电容分压器、峰值电压表
1.高压试验电抗器产品简介
1.1 高压电抗器是工频谐振试验系统的核心部件，根据被试品情况和系统容量等级，以及应用场合，可分为以下几种：
--按介质分类：油浸式、干式（环氧浇注）
--按有无铁芯：空芯式、带铁芯式
--按外壳结构：绝缘筒、铁壳式

1.2 武汉泛科目前根据电抗器的内部结构，以能够生产多个系列的高压可调式电抗器，型号如下：
--CHX（TL）S系列：带铁芯式油浸电抗器（调感谐振使用），套管水平输出，一般应用在中低压电缆或发电机耐压系统中；
--CHX（TL）C系列：带铁芯式油浸电抗器（调感谐振使用），套管直立输出，一般应用在高压、超高压耐压系统中；--

1.3 单独订货选配说明
如原有变频谐振试验系统的其他组件留有足够的试验裕度，客户可单独订购试验电抗器方式，来扩展原有试验系统的试验应用范围；欢迎来电沟通选配方案。

1.4 安装和日常维护说明
--试验前，需要清洁电抗器的表面灰尘；
--如订货没有特殊说明，常规的变频谐振系统的配套高压电抗器是不能够被淋雨的，否则会影响绝缘强度；
--高压电抗器如果配置有铝合金材质均压环，必须避免损伤或变形；
--高压电抗器如需要维修，请直接和生产厂家联系；

2.电容分压器产品简介
2.1 电容分压器是高电压交流耐压设备中的用于系统电压测量的必要组件，电容分压器由高压臂电容C1和低压臂电容C2组成，其利用电容分压原理实现电压变换，将高压分为低压并进行A/D 变换，经电/光转换耦合进行光纤传输， 传至信号处理单元进行光/电转换，经微机系统处理输出数字信号或进行D/A 转换输出测量的电压数字模拟信号；
2.2电容分压器一般为内部充有少量绝缘介质油，其良好的散热特性，利于长期工作，且可以无局放设计，这些都是区别于阻容分压器的主要工作特性；
2.3电容分压器的高压电容臂其为纯容性，可多节式串联使用，还可兼作谐振装置的基本负载。
2.4 泛科可提供种类：
--TRF系列电容分压器，用于常规耐压试验的测量试验电压单元；
--OWF系列无局放耦合电容分压器，不仅可用于常规耐压试验的测量试验电压单元，还可兼做局放测量的耦合单元；
2.5电容分压器的一般参数特性：
--参考标准：GB/T16927.2-1999《高电压试验技术第二部分.测量系统》；
--安装运行场地：户内或户外；环境温度：－40~+45℃；海拔：≤1000m(高于1000m，另行说明)
--额定电压：交流50~2000kV（根据测试电压选配）；
--测量精度：有效值1.0级
--电容偏差：≤±5%；
--局放水平：Un下≤5pC；（根据使用条件，也可不对局放作要求）
--如选择合适的电容标称值，其可以兼做谐振试验系统的基本谐振负载；
注：未列出的项目参见标准或供需双方商定；如有特殊使用条件、技术参数、要求等可提出另行商定

3.峰值电压表产品简介
3.1. 峰值电压表其主要应用于高压试验电压信号的测量和监视。既能够当作高精度数字电压表使用，用于直接显示高压电压值，又能在试品耐压测试时，记录和保持击穿瞬间的高压电呀，还能测量交直流信号的平均值、畸变率、脉动比等，功能非常强大。
3.2峰值电压表作为高电压交流耐压设备中独立测量电压峰值和有效值信号的测量工具，其往往和高电压交流耐压试验系统，例如变频串联谐振试验系统或工频交流耐压试验系统中的测量分压器配合使用，通过峰值电压表的读数，来判定变频串联谐振试验系统或工频交流耐压试验系统控制面板上电压测量（模拟数字信号）的准确性和可靠性。
3.3当电容分压器用于第三方电压测量精度校准时，峰值电压表往往需要一同提供，尤其在高压试验室质检试验中。
3.4 峰值电压表的基本功能
3.4.1交直流分压比比值k1/k2任意设定输入，交直流测试自动分辨
3.4.2信号测量自动更换量程
3.4.3液晶屏直接显示高电压值
3.4.4工频峰值测量
3.4.5信号峰值测量
3.4.6交流真有效值测量（40--60Hz）
3.4.7直流平均值测量
3.4.8击穿电压峰值保持、存储功能
3.4.9直流信号纹波系数测量

3.5 峰值电压表的基本参数
3.5.1信号输入范围：  AC 0～600 V    或DC 0～900V
3.5.2测量精度：      0.5级/0.2级
3.5.3输入阻抗：      >1MΩ
3.5.4速保接口：      通流＜1A、电压<250V
3.5.5速保响应：      ＜50ms
3.5.6工作电源：      ～220V/20VA
3.5.7工作温度：      -15℃～55℃
3.5.8信号接口：      标准BNC接口，R16输入接口
3.5.9尺寸：         228*90*300mm
