变压器综合测试台执行标准

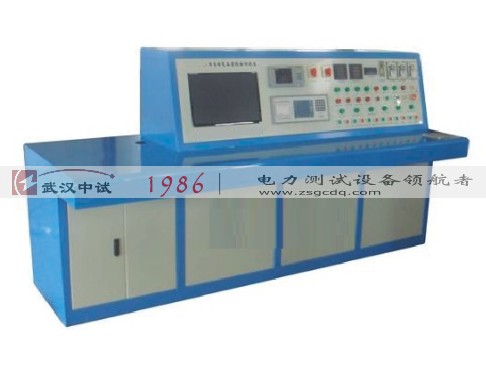

第一章：变压器综合试验系统

       产品简介

       综合试验台符合GB/T4776，GB/T5169，GB/4285-1993等相关国家标准。

       该试验系统主要是对电力变压器，配电变压器的空载、负载特性；直流电阻；变比组别进行试验，也可对被试变压器进行工频耐压试验。同时预留外接互感器接口，以备增容。

       该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。

    主要技术参数

项目

测量范围

相对误差

电压

0.1～600V

+（0.2%读数+0.1%量程）

电流

0.1～200A

+（0.2%读数+0.1%量程）

功率

U*I

+（0.2%读数+0.1%量程）

功率因数

0.1～0.9999

+ 3个字

电源

AC220V+10%               50HZ+2%

使用环境

工作温度范围0～40℃  相对湿度30%～90%

第二章：变压器空载负载特性测试仪

功能特点及用途

     1、单机可以完成100KVA以下的配电变压器全电流下的负载试验；在三分之一额定电流下可完成250KVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数，本机主要适用于与变压器综合试验台配套使用，实现变压器空载负载特性的高精度测试）。

     2、240*120超大屏液晶显示器，中文操作菜单，高速打印机打印试验结果和历史记录。

     3、仪器可以由用户预设20组参数，而且这些参数可以根据需要随时删除和增加，使用更方便。

     4、可以存储20组试验结果，试验结果采用先进的存储方式存储。

     5、参数和试验结果存储的数据采用严格的检查机制，保证了参数和试验结果的正确性和可靠性。

     6、以高性能的处理器作为控制和运算的核心，采样速度快，数据的稳定性好。

     7、可外接电压互感器和电流互感器进行高电压、大电流的测量。

     8、电流、电压采样不经过互感器直接采样，大大提高了仪器的测量范围和测量精度，优于市面大多数同类仪器；

     9、仪器的体积小、重量轻、便于携带。

主要技术参数

1、测试项目

三相有效值

Uab、Ubc、Uca

三相按平均值折算的有效值电压

/Uab、/Ubc、/Uca

三相电流

I a、I b、I c

空载损耗及空载电流百分比

Pm、Io%.

负载损耗、阻抗电压百分比及短路阻抗

Pkt、ekt、Zt.

2、主要技术参数

电流测量范围

100mA ～ 5A ， 测量精度0.2级.

电压测量范围

10V ～ 500V ， 测量精度0.2级.

外加互感器可以拓宽仪器的测量范围

频率测量范围

40 ～ 60Hz ， 测量精度0.2级.

电源输入

AC220V±10%.

第三章：变压器直流电阻测试仪

        产品简介

       变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪（以下简称直阻仪）。它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

        主要特点

     1、体积小巧、重量轻。

     2、全中文菜单操作，操作简单方便。

     3、测量速度快，数据精确稳定。

     4、具有自动放电和放电指示功能，减少误操作，保证设备及人员安全。

    主要技术参数

项目

技术指标及参数

备注

测试电流

1mA  10mA  1A  5A  10A

测量范围

1mA
  10mA
1A
5A
10A

1Ω～20KΩ
1Ω～2KΩ
10mΩ～20Ω
1mΩ～4Ω
1mΩ～2Ω

测量准确度

±0.2%（满量程）±2个字

数据存储

255个

显示

液晶显示器

电阻显示为4 1/2位

最大分辨率

0.1μΩ

电源

AC 220V±22V，50Hz±2 Hz

保险管5A

最大功耗

300W

测试电流为10A时

工作环境

环境温度:0°～40°相对湿度:≤80%

体积

200╳400╳280(mm)

重量

6kg

带配件

第四章：变压器变比组别测试仪

       产品简介

       用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。它体积小，重量轻，精度高，稳定性好。它采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。

       主要特点

     1、自动测量接线组别。

     2、自动进行组别变换。

     3、自动切换相序。

     4、自动切换量程。

     5、自动校表。

     6、输入标准变比后，能自动计算出相对误差。

     7、一次测量完成，自动切断试验电压 。

     8、 设置数据,测量结果自动保存，可查看以前数据。

     9、 测量有载变压器,只输入一次变比。

    主要技术参数

变比测量范围

1—10000

组别

1—12点

精度

1-1000 0.2 级       1000-10000 0.5级

电源

AC220V ±10%，50HZ

使用环境温度

-5℃ ─ 40℃

使用环境湿度

＜85%

体积

430×320×215mm³

重量

8Kg
