电缆主绝缘故障定位系统技术指标

产品简介

电缆主绝缘故障定位系统技术指标

电缆主绝缘故障定位系统可解决30X 35KV以下电力电缆的各类故障。测距主机采用了三级脉冲高级弧反射预定位技术，测试波形均显示为低压脉冲波形，可实现自动判距，使得故障测距简单而轻松；所配电缆综合探测仪具有带电或停电寻径、带电缆识别的特有功能，同时可解决金属性死接地故障这一过去无法解决的难题；系统所配精确定位仪具有声波、电磁波大小指示、故障点距离指示以及寻径等多项特有功能；系统所配高压发生器具有自动设定电压，单次或连续放电，接线简单、体积小重量轻等优点。此套仪器组合属于电缆故障测试中的最强组合，代表了国内最高水平及电缆测试的发展趋势。

电缆主绝缘故障定位系统由以下四个单元组成:

1. 故障测距单元——电缆闪测仪

主机采用三级脉冲高级弧反射预定位技术使得所有测试波形均显示为低压脉冲波形，实现了故障点距离自动定位，故障测距简单而轻松。中央控制单元是实现三级脉冲法、提高采样成功率的必要组成部分。

2. 寻踪及识别单元——电缆路径仪

 路径寻测采用了全数字电磁感应技术，可轻松解决运行或非运行电缆的走向以及识别问题、特别是解决了过去无法解决的金属性死接地故障的难题。

3. 故障定点单元——电缆故障定位仪

系统所配精确定位仪具有声波、电磁波大小指示、故障点距离指示以及寻径等多项功能。

4. 高压信号单元——电缆测试专用高压信号发生器

是电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。系统所配高压发生器具有自动设定电压，单次或连续放电，接线简单、体积小重量轻等优点。

主要技术参数：
一．故障测距单元——电缆闪测仪

主要完成电缆故障点距离的测试，采用双冲击方法延长燃弧时间并稳弧,能够轻易地定位高阻故障和闪络故障，所有测试波形均呈现为低压脉冲故障波形，故障距离可自动判断。其方法是首先在不击穿被测电缆故障点的情况下，测得低压脉冲的反射波形，紧接着用高压脉冲击穿电缆的故障点并产生电弧，同时触发中压脉冲来稳定和延长电弧时间，再发出低压脉冲，从而得到故障点的反射波形，两条波形叠加后可以发现波形的发散点就是故障点的位置。由于采用了中压脉冲来稳定和延长电弧时间，它比二次脉冲法更容易得到故障点波形。

一） .功能特点：

1. 可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2. 采用国际最先进的“三级脉冲法”和“三级多次脉冲法”测试技术。同时还具有传统的高压闪络法和低压脉冲法。

3. 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

4. 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

5. 采用中央控制单元控制高压信号输出方式，保证安全和成功率。中央控制单元可提示操作步骤，监测工作进程。

6. 具有测试波形储存功能，能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。

7. 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

8. 11寸超高亮彩色触摸液晶屏显示，具有强大的数据处理能力和友好的显示界面。

9. 具有极安全的采样高压保护措施。

10. 具有232计算机通讯接口，可方便将数据及图形保存在计算机内。

11. 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

二） .技术指标：

2.1. 测试仪主机技术指标

1. 测试方法：三级脉冲法、三级多次脉冲法、冲击高压电流取样法、低压脉冲法。

2. 冲击高压：低于35KV电力电缆。

3. 数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz。

4. 测试距离：＞30Km。

5. 读数分辨率：1m。

6. 系统定点精度：0.1m。

7. 测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。

8. 内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。

9. 工作条件：温度-30℃～+45℃，相对湿度 90%。

2.2. 中央控制单元技术指标

1. 工作电压：220V,50Hz

2. 功 耗：100VA

3. 外形尺寸：450mm×360mm×320mm

4. 重 量：12Kg

5. 使用环境温度：-30℃～+50℃

三）.详细配置：

电缆故障测试仪（测距主机） 一台

中央控制单元 一台

高压引线夹 二根

信号采样线 一根

组合接地线 一组

220V电源线 一根

球间隙 一个

电流取样盒 一个

仪器使用说明书 一本

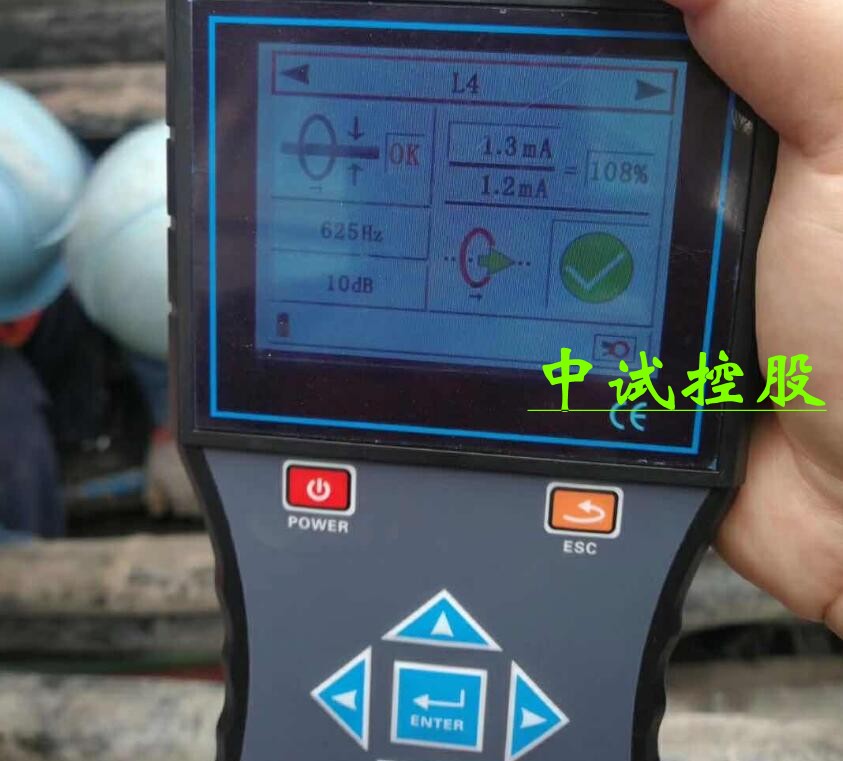

二．寻踪及识别单元——电缆路径仪







      电缆路径仪具有运行电缆寻径、运行电缆识别、查找电缆开路及对地短路故障等功能。彻底解决了过去无法解决的金属性死接地故障以及带电电缆识别、带电电缆寻径的难题。寻径过程简单轻松，智能化程度高。

一）.功能特点：

1. 路径、深度、故障点的测试一人同步完成。

2. 多种工作模式，适合不同类型故障的探测。

3. 测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。特别适合解决路灯电缆故障；

4. 电缆埋深测量为一键直读，内置欧姆表可测环路电阻，判断故障性质。

5. 便携轻巧，使用方便，充电电池供电。

6. 数字化设计，软件控制，性能稳定、可靠。

7. 大屏液晶界面，中文数字显示、条栅指示、声音提示。

8. 具有背光功能，适应夜间操作。

9. 工程塑料压铸机壳，坚固、美观。

二）.技术指标：

接收机

工作频率：低频、中频、高频、射频、50HZ无源交流频率

工作模式：波峰法、波谷法、外接设备法

声音指示：随信号强度变化的调频音调

电流指示：显示被测电缆的有效电流值(单位：mA)

工作温度：-30°C——40°C

电池型号：6节充电电池

电量指示：图形显示

电池寿命：连续工作>8小时：间断工作 >16小时

尺寸大小：700 mm×200 mm×110 mm

重 量：3公斤（带电池）

信号强度表示：梯形图、数字量程000——999

增益控制：手动调节 : 动态范围为0--100dB

最大探测距离：直连法时绝缘良好的电缆最大可达15Km

深度测量：按深度键直接三位数字显示(单位：cm)。

发射机

工作频率：低频、中频、高频、射频

工作模式：直连法、耦合法、感应法

匹配负载：1欧姆—10000欧姆

阻抗显示：五位数字

过热过流：自动保护

功率输出：低档、中档、高档（最大输出功率不小于6W）

电池类型：6节充电电池

电池寿命：连续工作8小时至16小时(取决于使用时的频率、输出功率)

间断工作12小时至24小时(取决于使用时的频率、输出功率)

工作温度：-30°C—40°C

尺寸大小：160 mm×160 mm×390 mm

重 量：4公斤（含电池）

三）.详细配置：

发射机 一台

接收机 一台

直连信号线 一根

地钎 一个

专用充电器 两套

耦合钳 一把

耦合钳连线 一根

折叠式A字架 一个

A字架连线 一根

使用说明书 一本



三．故障定点单元——电缆故障定位仪

      电缆故障定位仪是本公司根据最新研究成果而开发的具有高抗干扰性，高灵敏度，新型的电缆故障精确定点测试仪器。本仪器可以在定点的同时定位路径，这项功能极大地方便了测试者，提高了效率。另外它的声磁同步显示功能及滤波效果是老式定位仪所没有的，由于多种数据同时显示在液晶屏上，为定点时的快速、准确提供了保证。

一）.功能特点：

1. 放大倍数高、灵敏度高。

2. 声磁波大小图形显示，此功能可有效定位电缆路径。

3. 可选频段的电子滤波功能，可抑制环境噪音干扰。

4. 具有电磁波与声波同步功能。

5. 可显示探头至故障点的距离。

6. 特制得密封橡胶大探头具有隔离空气中噪声功能。

二）.技术指标：

1. 测试方法： 电磁强度法、音听法、声磁同步法

2. 距离测量： 00.0-22m ，3位

3. 同步测量： 磁场/声波

4. 滤波器：（四段）100Hz-1.5kHz（声波）

                                270Hz-1.5kHz（滤波）
                                100Hz-1.0kHz（滤波）

                                270Hz-1.0kHz（滤波）

5. 场强测量： 条形码显示、数字显示

6. 放大范围： 声通道>95dB 磁通道>50dB

7. 测试精度： 0.1米

8. 显示方式： 大屏幕液晶显示（带背光）

9. 操作温度： -30～+50℃

10. 供电电源： 6×1.2V电池，12小时

三） .详细配置：

主机 一台

探头 一个

探头连接杆 一个

探头连接线 一根

耳机 一个

电池 一套

使用说明书 一本



四．高压信号单元——电缆测试专用高压信号发生器

      超轻型电缆故障测试高压发生器采用了世界上最先进的工艺和技术，在功能、性能和产品集成化上都远远超过了其它所有同类产品，便于携带和现场使用。采用了打火放电球间隙真空处理，仪器本身不产生放电声，因此即使故障放电点靠近高压脉冲施加端，也不会产生干扰，在短电缆故障定位中具有极大的优势。仪器集成了高频高压大功率开关电源、放电球间隙、放电棒以及高压放电电容，接线简单，操作安全方便。一体化设计，对被测故障电缆5秒放电一次，大大缩短故障定点时间，并且采用安全隔离模式， 对操作人员的安全提供有力保障。

一）.功能特点：

1. 采用封闭箱体结构，所有高压设备及高压端口均不外露，确保操作安全。

2. 集成化程度高，将高压开关电源、高压脉冲电容器、独特脉冲输出机构，自动放电机构、放电棒于一体，整个过程完全绝缘达到了安全第一的要求接线最简化。

3. 本仪器自动化成度高，具有断电后放电棒自动放电，过流自动保护的功能。特别是高压开关受控于数字脉冲电路，实现了随电压升高自动可调频率的高压脉冲发生器。

4. 具有连续高压脉冲、高压直流、单次高压脉冲三种工作模式，用户可根据需要自行选择。如：三次脉冲采样时选直流高压，闪络采样时选单次高压脉冲，故障定点时选连续高压脉冲。

5. 具有单次放电、周期放电功能，适应不同的电缆故障性质，适用于各种进口、国产电缆故障测试仪。

6. 台式结构，所有控制、操作和显示器件均设置于前面板,显示直观、操作方便。

7. 升压、打火、放电装置一体化，接线、操作简单、方便，体积小，重量轻，方便携带。

8. 控制回路采用电子技术设计，安全性、可靠性提高。

9. 体积小所占空间小，可在狭小的环境中安全使用。

二）.技术指标：

脉冲高压输出：0～32KV，负极性，连续可调
直流高压输出：0～32KV

最大输出电流：100mA

内置电容： 2uF（可定制4uF～8uF）
工作方式： 直流/单次脉冲/周期脉冲
放电周期： 5s（可订制5～30s可调）
电压指示误差：±2%
放电能量： 900J（可达3600J）
供电电源： 220V±10% 50Hz±1%
海拔高度： 1000m以下
环境温度： -30℃～40℃
相对湿度： ≤70％ (40℃时)
体 积： 350 mm×280 mm×350mm
质 量： 35kg

三）.详细配置：

高压信号发生器　　 一台

电源线　　　　　　 一根

高压输出线　　　 　一根

说明书　　　　　 　一本
