三相继电保护测试仪核心技术
一、产品概况

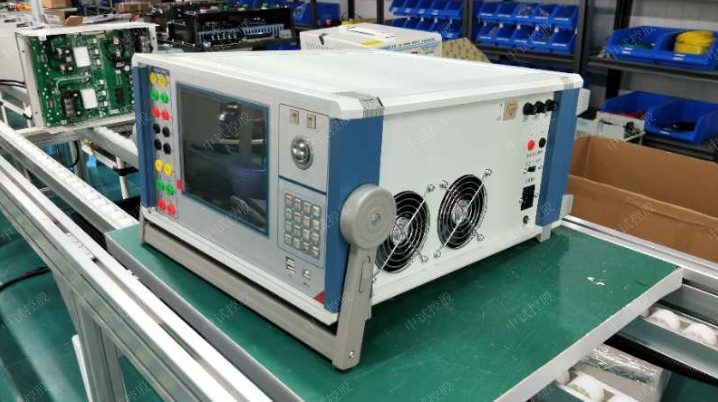

三相继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
1、标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
2、单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
3、双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
4、软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
5、开关量接点丰富 7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
6、大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
7、自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
8、具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
9、性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，
和小型测试仪的价位，具有很高的性能价格比。
1、交流电流输出
输出精度
0.5级
相电流输出（有效值）
0～40A
三并电流输出（有效值）
0～120A
相电流长时间允许工作值（有效值）
10A
相电流最大输出功率
420VA
三并电流最大输出时最大输出功率
900VA
三并电流最大输出时允许工作时间
10s
频率范围（基波）
20～1000Hz
谐波次数
1～20 次
2、直流电流输出
输出精度
0.5级
电流输出
0～±10A / 每相，0～±30A / 三并
最大输出负载电压
20V
3、交流电压输出
输出精度
0.5级
相电压输出（有效值）
0～120V
线电压输出（有效值）
0～240V
相电压/线电压输出功率
80VA / 100VA
频率范围（基波）
20～1000Hz
谐波次数
1～20次
4、直流电压输出
输出精度
0.5级
相电压输出幅值
0～±160V
线电压输出幅值
0～±320V
相电压/线电压输出功率
70VA / 140VA
5、开关量及时间测量
开关量输入
7路
空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出
2对
DC：220V／0.2A；AC：220V／0.5A
时间测量
测量范围0.1ms ～ 9999s 测量精度0.1mS
6、体积重量
外形尺寸
400×300×180mm³
单机重量
22kg
供电电源
AC 220V±10%，50／60Hz
环境温度
-10℃ ～ +50℃
二、产品特点
技术参数
微机型继电保护综合测试仪
一、产品简介

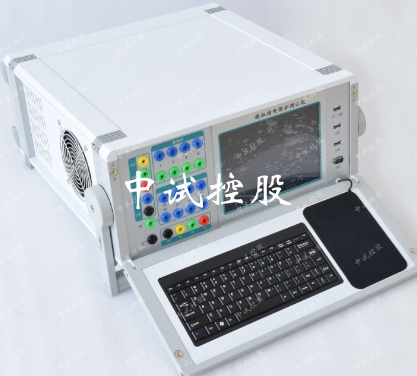

702微机继电保护综合测试仪是 在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试 验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
微机继电保护测试仪、微机继电保护校验仪、六相微机继电保护测试仪、六相继电保护校验装置。
三、产品特性
l 经典的Windows操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
l 高性能的嵌入式工业控制计算机和液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
l 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
l 配备有外接USB接口，可以方便地进行数据存取和软件维护；
l 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；
l 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求；
l 采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
l 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ～ 20次谐波；
l 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出40A。在输出电流达到40A时，波形仍能保证不失真、不削峰；
l 能提供传统的Ua、Ub、Uc、Ia、Ib、Ic外，还有第四路电压 Ux输出。Ux可用于多种功能，如用于输出各种3Uo、做线路保护试验时输出线路的同期电压等；
l 具有8个开入量输入和4对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；
l 提供各种自动测试软件模块；
l 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等；
l 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
l 仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
二、产品别称
产品参数
1.2.1 交流电流源
l 单相输出：3×40A
l 三相并联：120A
l 最大输出功率：≥450VA/相
l 各相输出电流幅度、频率和相位可以独立调节
l 输出精度：0.5A～40A：±0.5%
l 分辨力：10mA
l 单相连续输出时间：
在 0～5A 范围内，能连续输出
在 5A～10A 范围内，连续输出时间 ≥60秒
在 10A～20A 范围内，连续输出时间 ≥30秒
在 ＞20A 范围内，连续输出时间 ≥5秒
1.2.2 交流电压源
l 单相输出：4×120V
l 最大输出功率：≥60VA/相
l 四相有共用中性点的电压源；第四路电压可设置为零序电压或任意设置
l 各相输出幅度、频率、相位可以独立调节
l 输出精度：10V～120V：±0.5%
l 分辨力：10mV
1.2.3 直流电流源
l 单相输出：-10A～+10A
l 最大输出功率：200VA
l 输出精度：±1A～±10A：±0.5%
l 分辨力：10mA
1.2.4 直流电压源
l 单相输出：-150V～+150V
l 最大输出功率：100VA
l 输出精度：±10V～±150V：±0.5%
l 分辨力：10mV
1.2.5 交流电压、电流源角度
l 相角范围：0°～ 360°
l 相角精度：±0.5°
l 相角分辨力：0.1°
1.2.6 交流电压、电流源频率
l 频率范围：1～1000Hz
l 频率精度：≤±0.01Hz
l 频率分辨力：10mHz
l 能输出2～20次任意幅值的谐波
1.2.7 同步性
l 电压电流同步性 ≤10μS
1.2.8 开入量
l 8路独立开关接点输入
l 兼容空接点与15V～250V有源接点
l 能够自动识别有源接点的极性
l 计时精度：在小于1S时 ≤1mS
1.2.9 开出量
l 4对可编程开关空接点输出
l 接点容量：
250VDC，0.5A
250VAC，0.5A
1.2.10 供电电源
l 交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
l 交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
1.2.11 箱体尺寸与重量
l 箱体尺寸：380mm×190mm×420mm（W×H×D）
l 重量：约19kg
1.2.12 使用环境条件
l 环境温度：－10℃～+40℃
l 相对湿度：≤90%
l 大气压强：80～110kPa
http://www.zsgcdq.com/
产品别称
产品特征
