产品简介

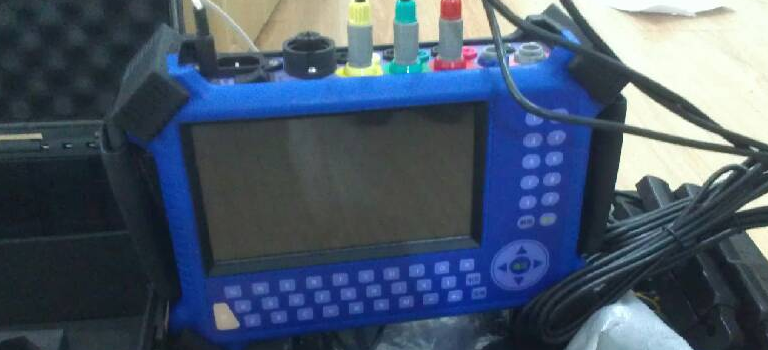

三相电能表现场校验仪核心重点
产品概述：
三相电能表现场校验仪是集电能表校验仪和低压计量装置校验仪合二为一。它既能测量高压电能表，查接线，也能测量低压计量装置综合误差，PT、CT二次负荷。可校验各种机械、电子电能表电能误差；可同时校验同一回路中的主副表或同一回路中的有功、无功表；可校核各种电能表常数；一台仪器相当于多台仪器。
设计特点：
u 同时校验有功、无功电能表误差，同时校验主、副表误差。u 可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。u 在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误，显示任意接线的六角图。
u 可测三相电压、电流的基波及 2～50 次谐波，并可存储全部谐波数据。
u 可同时显示三个电压、三个电流的波形。
u 可测 PT、CT 二次负荷。
u 支持 U盘，可通过 U盘升级软件下载校验数据。
u 可与 PC 机进行通讯，很方便与原有的数据库和管理系统接口。可配《电能表管理系统》软件，实现无纸办公。
u 高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示+触摸屏。
u 系统采用高速高精度的ADC+DSP，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正。
u 仪器无电位器,彻底防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性。
u 系统采用数字真无功测量技术。真正使无功测量做到：不受电压电流不平衡、相角不对称、频率变化等影响。
u 在 -20℃～+40℃ 的温度范围内保证电能的准确性。
u 四象限电能测量。
u 可带 0.2 级 20A 电流钳（已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等）。
u 可带100A、500A、1000A 电流钳，直接测量低压计量综合误差。
u 电压、电流自动换档，电压 30～480V、电流直接输入 5A 。
u 对每种接线，显示错误识别后的六角图，可作为六角图查线培训使用。u 高精度塑胶模具机箱设计，轻巧美观。
产品功能：
u校验各种机械、电子电能表电能误差，可同时校验同一回路中的主副表或同一回路中的有功、无功表;校核各种电能表常数；
u测量现场各相电参数指标（U、I、P、Q、Φ、F）；
u测量各种电能表走字误差；
u测量电流、电压谐波，支持到50次谐波测量；
u测量电流、电压波形；
uU盘升级系统，下载校验数据，实现无纸化办公；
u支持小电流测量（支持＜5mA电流测试，方便首检无负荷时接线识别；
u读多功能电能表数据功能；
u更加完善的错误接线识别功能，能识别IB接入与PT、CT极性接反的情况；
技术指标：
|
项目 |
技术参数 |
||
|
|
|
||
|
端子输入 |
综合误差 |
0.05级 |
0.1级 |
|
有功电能 |
基本误差：±0.05% |
基本误差：±0.1% |
|
|
无功电能 |
基本误差：±0.1% |
||
|
有功功率 |
基本误差：±0.05% |
基本误差：±0.1% |
|
|
无功功率 |
基本误差：±0.1% |
||
|
电流 |
测量范围：5A，基本误差：±0.05% |
测量范围：5A，基本误差：±0.1% |
|
|
钳表输入 |
综合误差 |
0.2级（标配20A钳表，选配5A、100A、500A、1000A钳表） |
|
|
电压 |
测量范围：30~480V，基本误差：±0.05% |
测量范围：30~480V，基本误差：±0.1% |
|
|
频率 |
测量范围：42.5~57.5Hz，误差：±0.01Hz |
||
|
相位 |
测量范围： |
测量范围：0~360°误差：±0.05° |
|
|
电能脉冲常数 |
5A（端子输入或钳表输入）：FL=3600 （P/kWh） |
||
|
电压谐波 |
测量范围：2~50次；测量精度：Uh≥1%UN时，±5%Uh；Uh＜1%UN时，±0.05%UN； |
||
|
电流谐波 |
测量范围：2~50次；测量精度：Ih≥3%IN时，±5%Ih；Ih＜3%IN时，±0.15%IN； |
||
|
影响量 |
电压影响：＜±0.01%；频率影响：＜±0.01%；温度影响：＜±5ppm/℃； |
||
|
开机稳定时间 |
＜3min |
||
|
显示屏 |
触摸屏：5.7″ 640×480 TFT LCD |
||
|
尺寸及重量 |
277×169×60mm；1.8kg |
||
电能质量在线监测仪
产品概述：
电能质量在线监测仪是对电网运行质量进行监测及分析的专用产品，可以提供电力运行中的电压/电流/频率、三相不平衡、功率/电能监测及谐波分析等电能质量数据分析，并配备了大容量的存储器，能够对电网运行进行长时期的数据采集监测，B/S结构的基于Internet/Intranet网络化的远程监控软件，可以把采集的数据上传至监控中心，技术人员通过联网的计算机，可以实现各监测点电能质量的集中监测和分析管理。
设计特点：
◆ 具有GPRS无线传输功能和以太网远程传输功能，可随时随地得知各个监测点的实时数据，并能通过远程控制技术，做到随时对任意一个监测点进行修改设置和做特殊检测。
◆ 可以在任何地方任何时间查看 所记录的数据,并在上位机上进行细致深入地分析。
◆ 如有异常电力事件发生,能够以最快的速度进行报警提示，并且通过原始资料，可以在电脑上很快查处出现问题的设备号和设备所在地。
◆ 公司不断优化监控终端的程序，客户可通过远程下载和安装，轻松实现监控终端程序的更新。
◆ 内置大容量Flash存储盘，可保证记录时间的长度和记录数据的完整性。
产品功能：
◆电能质量参数监测功能：
1.可测量三相三线、三相四线(三电压、四电流)的电压、电流、频率，并记录其变化趋势。
2.可测量三相四线电系统的三相有功功率、视在功率、无功功率、功率因数等，并记录三相有功功率的变化趋势。
3.可测量三相电系统的电压及电流不平衡度，并记录其变化趋势。
4.可测量三相电压、电流的基波及2～25次谐波，及其总谐波失真。并记录其中其的的变化趋势。
5.可测量电压骤升/骤降及电压的波动与闪变。
6.可捕捉电网中瞬态变化
◆系统管理功能：
●数据管理
基本测量数据：查看在基本测量功能中保存的结果数据。
谐波数据：查看在谐波测量功能中保存的结果数据。
功率数据：查看在功率测量功能中保存的结果数据。
三相不平衡数据：查看在三相不平衡测量功能中保存的结果数据。
录波事件记录：查看在事件录波功能中保存的结果数据。
●计量校正
零点校正：校正各个通道的零点。
传感器设置：置电流传感器。使用仪表前应先将此处的传感器类型设置成与实际使用的传
感器一致。
●系统设置
选择语言：中文/英文。
时间设置：设置仪表时钟。
●版本声明
查看仪表软件的版本信息
●软件更新
可对仪表进行更新升级
技术指标：
|
|
可测量范围 |
测量精确度 |
说明 |
|
电压/电流/频率 |
三相电压：10~700V(真有效值) |
电压：±0.5% |
此处以A相电压频率作为测量频率 |
|
谐波测量 |
电压谐波：总谐波、1~50次谐波 |
电压谐波： ±0.1(%f) |
|
|
功率测量 |
有功：0.05~700KW |
有功：±2% |
|
|
三相不平衡 |
基波电压：10~700V(真有效值) |
电压：0.5% 电流:0.5% |
此处以A相电压频率作为总测量频率 |
|
监测记录 |
可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变 |
记录时长＝（仪表可记录最大数据个数×保存时间间隔）/60分钟仪表可记录的最大数据个数 = 18635个保存时间间隔：3S～30MIN记录时长：15小时～388天 |
采集间隔设置3秒，可监测15.5小时，采集间隔设置30分种可监测388天(3秒～30分连续可调) |
|
骤升骤降 |
电压骤升、电压骤降以及暂时断电 |
|
最多可记录40个事件 |
|
波动 |
电压波动量：0.1%~10.0% |
测量误差：±5％ |
|
|
闪变 |
短时闪变长时闪变 |
短时间闪变测量误差:±5％长时间闪变测量误差：±5％ |
|
|
数字示波器 |
三相电压、三相电流、零线电压和零线电流瞬时波形 |
最大采样频率：200KHz |
|
|
型号 |
|
|
|
|
尺寸 |
225×155×150 |
内存 |
128M bit |
|
显示屏 |
触摸屏，5.7寸320×240彩色图形LCD |
电源电压 |
14.4V（锂电池） |
|
通讯接口 |
GPRS/LAN |
重量 |
2KG |
便携式三相电能质量分析仪
产品概述：
便携式三相电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，同时配备了大容量的存储器，能够对电网运行进行长期的数据采集监测，同时配备PC应用软件，把采集的数据上传至计算机，便于进行各种分析。
设计特点：
◆ 彩色触摸屏显示、操作方便。
◆ 高性能锂电池长时间供电。
◆ 中文菜单操作，简单易学。
◆ 模块化结构，设计合理，运行可靠。
◆ 完全的三相排障工具。
◆ 可使用USB盘更新仪表软件，软件升级简单、方便。
产品功能：
◆电压、电流、频率：可测量三相电压、零线电压、三相电流、零线电流、频率等。
◆谐波测量：可测量至50次谐波，测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度（总畸变率）、各次电压谐波/电流谐波含有率；可显示谐波频谱图。
◆功率测量：可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等。
◆三相不平衡测量：可测量三相电压不平衡度及正序、负序、零序电压；三相电流不平衡度及正序、负序、零序电流；可显示电压矢量图、电流矢量图。
◆浪涌电流：可记录至少40个浪涌电流事件。
◆波动/闪变：波动、短时闪变、长时闪变测量。
◆骤升/骤降：可记录电压骤升、骤降事件，最多可记录40个事件。
◆监测记录：可长时间地记录基本的（稳态）电能质量参数，记录时间间隔从3秒到30分钟可调。
◆数字示波器：可用于查看电压/电流信号波形。
技术指标：
|
项目 |
参数 |
|
输入阻抗： |
1MΩ，20pF |
|
测量范围及精度 |
1）电压：10~700V（真有效值） |
|
浪涌电流 |
1000A（选用1000A电流传感器） |
|
尖峰电压 |
1000V |
|
内存容量 |
128M(Bit) |
|
显示器 |
320×240彩色图形LCD |
|
工作电源 |
可充电锂电池，充满可工作5～6小时 |
|
外接电源 |
AC100～240V/DC16.8V-1A 电源适配器/充电器 |
|
通讯接口 |
USB |
无线多功能三相用电检查仪
产品概述：
无线多功能三相用电检查仪现已经获得国家多项专利。该用电检查仪基于当今国际先进的ARM、DSP技术制造，产品制作精巧、功能强大适用。它能够对电力系统各种电压等级、各种接线方式的高、低压用户计量装置、表计、互感器进行检测，集高、低压计量装置、表计、电流互感器、谐波超标测试、单相电能表检测、各电压等级活动计量、与“SG186”连接等功能为一体，设计先进、实用、操作安全、简捷、高效。
设计特点：
无线多功能三相用电检查仪综合高低压计量装置运行异常检测、高低压计量表计误差检测、高低压电流互感器变比检测、在线活动电能计量、单相电能表检测、谐波超标测试、与“SG186”连接等功能为一体，国内首创。
无线多功能三相用电检查仪具有连接线少、触摸屏大、检测数据保存、现场打印等功能，实现了人性化的设计理念。
产品用途：
无线多功能三相用电检查仪适用于用电检查、新建工程竣工检验、线损检测、各类电量异常分析、谐波超标检测及分析、用户信息现场查询、检测结果上传至“SG186”系统、物业管理、工业生产单耗，尤其针对用电企业各类高科技技术性窃电、隐蔽式表前窃电、台区考核问题，在检查方式上实现技术创新，解决方案独特，操作安全、快捷、易于使用。
功能及应用简介
表1-1 仪表检测功能一览表
|
序号 |
项 目 |
描 述 |
|
1 |
低压计量检测 |
主机、分机工作模式：可检测三相四线计量装置 |
|
2 |
高压计量检测 |
可检测高压计量装置、高压计量表计 |
|
3 |
高、低压变比检测 |
可测量高压电流互感器变比、低压电流互感器变比 |
|
3 |
在线活动计量 |
可测量低压负荷有功电量、无功电量、谐波有功电量、谐波无功电量、功率因数 |
|
4 |
谐波超标测量 |
可测量至50次电压及电流谐波，包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度(总畸变率)、各次电压谐波/电流谐波含有率。 |
|
5 |
连接SG186系统 |
可以从SG186系统下载用户数据及生成工作单，检测结果可上传至SG186系统。 |
|
6 |
检测结果调阅 |
对检测后保存结果调阅 |
