工频耐压试验装置AC:5kVA/50kV承装修试设备

产品简介

工频耐压试验装置AC:5kVA/50kV承装修试设备

轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。轻型交流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。中试控股特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

 轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方

二、 工作原理

工频耐压试验装置AC:5kVA/50kV承装修试设备轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至YDJ(G)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。

轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。轻型交流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、中试控股科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

变压器外部结构示意图

1—短路杆D      2—均压球           3—高压套管           4—变压器提手

5—油阀       6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A       13—高压硅堆         14—变压器油

15—铁芯        16—次低压绕组      17—测量绕组          18—二次高压绕组

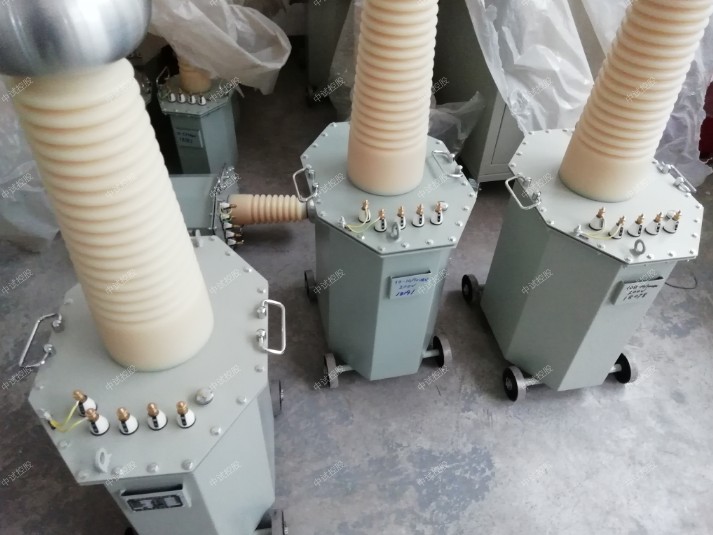

工频耐压试验装置AC:5kVA/50kV承装修试设备在YD试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。YDJ(G)系列中无高压硅堆。

可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
320×240液晶显示器、高速热敏打印机。
可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。
人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。
完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.
具有回零检测功能，回零确定后才可进行试验，安全可靠。
具有绝缘电阻测试功能，直接反映被试品绝缘强度。
逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。
精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
自动错误诊断，易于发现和解决问题。
支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）
支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。（选配）
支持交直流两用功能，任选AC/DC试验方式。
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）

变频串联谐振试验装置 参考标准：GB50150-2006,DL/T849.6-2004，采用进口功率元件作为功率变换的核心，调谐+调压；多种组合试验模式，过载能力强，保护功能更完善。适用于大容量，高电压的电容性试品的交接和预防性试验。串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携

工频耐压试验装置AC:5kVA/50kV承装修试设备试验装置产品特征1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系

统仍然保持完好，同时系统也有很强的过载能力;；

2、自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在

其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率；

3、支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到

谐振点，又能通过手动调压控制试验过程，安全性更高；

4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询

功能；

5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。 适用于大型变压器，发电机组工频耐压试验

参考标准：GB50150-2006,DL/T849.6-2004

适用于60KV、220KV，500KVGIS交流耐压试验

闪络保护等功能，保证了系统的可靠性

支持多种试验模式

承装修试所需施工机具承试一级工频耐压试验装置AC:10kVA/100kV

厂家直销承装修试产品工频耐压试验装置AC:5kVA/50kV

工频耐压试验装置 AC:5kVA/50kV资质成套装置承试类一级

资质升级设备工频耐压试验装置AC:30kVA/50kV

工频耐压试验装置AC:6kVA-10kVA/50kV

在中华人民共和国境内从事承装、承修、承试电力设施活动的，应当按照《承装（修、试）电力设施许可证办法》的规定取得许可证。除电监会另有规定外，任何单位或者个人未取得许可证，不得从事承装、承修、承试电力设施活动。

承装（修、试）电力设施许可证，是国家电力监管委员会对于能够对新设备安装、设备维护和护理、设备的预防性试验的企业颁发的资质许可证书，取得许可证的单位依法开展活动，受法律保护。

承装（修、试）电力设施许可证等级分为一级、二级、三级、四级和五级。中试控股只有获得各级资质才能从事各级的承装、承修、承试电力设施活动。

申办承装（修、试）电力设施许可证的资质办理企业，必需满足一定的条件，如：企业注册资金、设备要求、人员要求、技术要求等。其中对于初次申办资质许可证的企业非常困难痛点有：

 1、初次办理承装（修、试）电力设施许可证，购买电力试验设备工器具，投入资金大；

 2、承装（修、试）电力设施许可证规定的电力试验设备工器具设备多，技术要求多，产品质量和售后服务难以保证；

 3、因为电力试验人员的流动，中试控股造成熟练使用电力试验设备的人员培训困难等问题。

本公司为解客户之所急，行业承装（修、试）电力资质一站式服务。

工频耐压试验装置 AC:5kVA/50kV资质成套装置承试类一级

电力资质一站式服务包括：承装（修、试）资质代办、承装（修、试）资质技术咨询、承装（修、试）电力试验设备供应、承装（修、试）电力试验设备升级、承装（修、试）电力试验设备租赁、承装（修、试）电力试验培训等全套服务。

AC：5kVA/50kV工频耐压试验装置概述：


工频耐压试验装置AC:5kVA/50kV承装修试设备AC：5kVA/50kV工频耐压试验装置具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

技术指标：


输入电压：AC，0～200V或0～400V

输出电压：0～10kV～300kV

输出容量：0.5kVA～250kVA

规    格：交流型、交直流两用型、交流串激型、交直流串激型，可单台，也可多台串激组合使用。

配套产品：操作控制箱（台）、放电球隙、限流电阻、滤波电容、数字微安表、折叠推车等，可做各种电压等级的交直流试验。

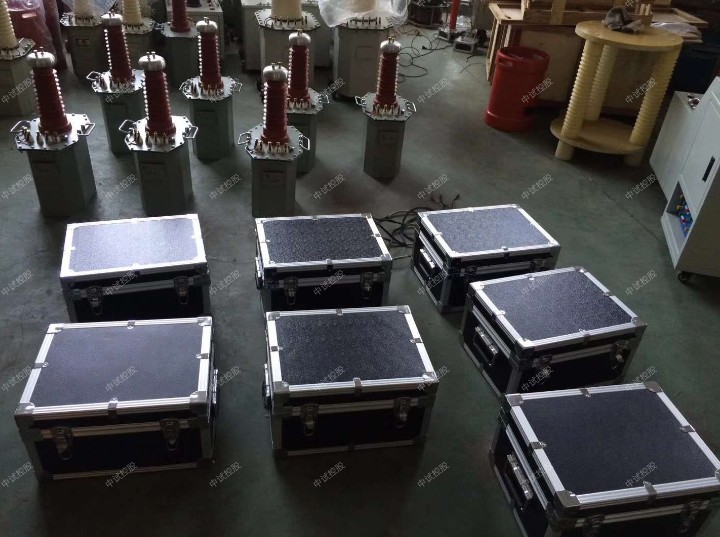

配套产品：

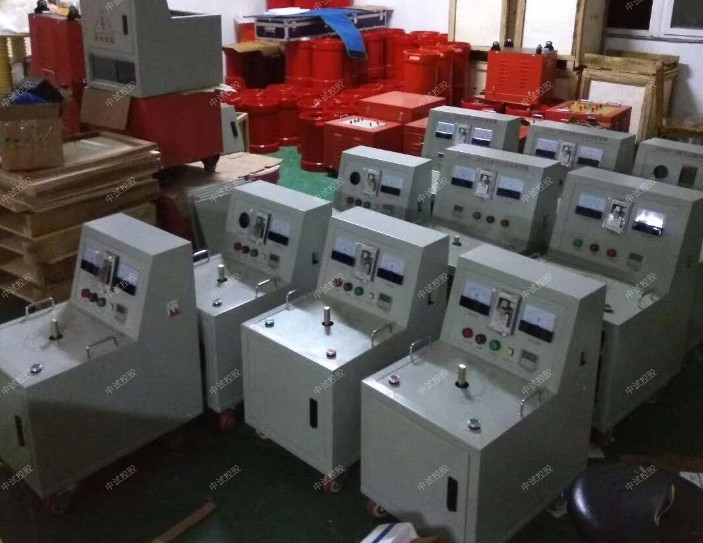

1、 操作系统：
    操作箱  容量：1kVA~5kVA      输入电压：0.22kV
    操作台  容量：10kVA~300kVA   输入电压：0.22kV  0.38kV
2、保护式数字微安表     SWB-1
3、阻容式交直流分压器   FRC—50、100、150、200kV
4、高压直流放电棒         FZ—70、140、210kV
5、高压硅堆             2DL—150、300、450kV
6、绝缘支架             50、100、200、300kV
7、高压滤波电容         0.01μF~0.1μF，40~100kV
8、均压球
9、保护球隙             Q—50、100、150、200、250、500
10、标准试油杯          400ml
11、介质油杯
12、折叠式小推车        150、300型
13、水电阻
14、高压验电器          10、35kV
15、高压定相器          10、35、110、220kV
16、各种万用表、兆欧表及测试线

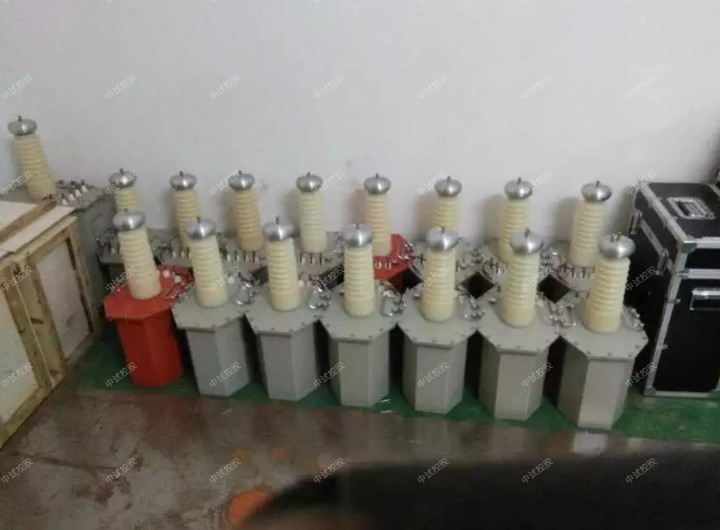

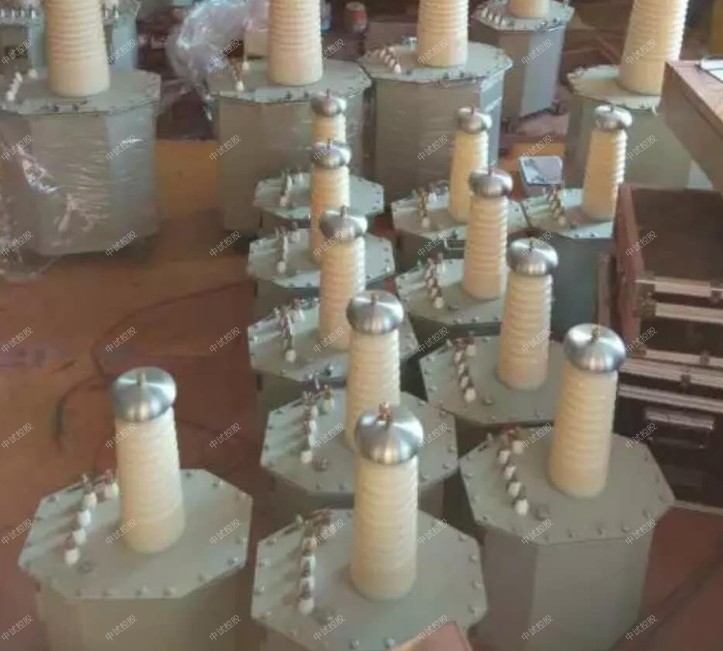

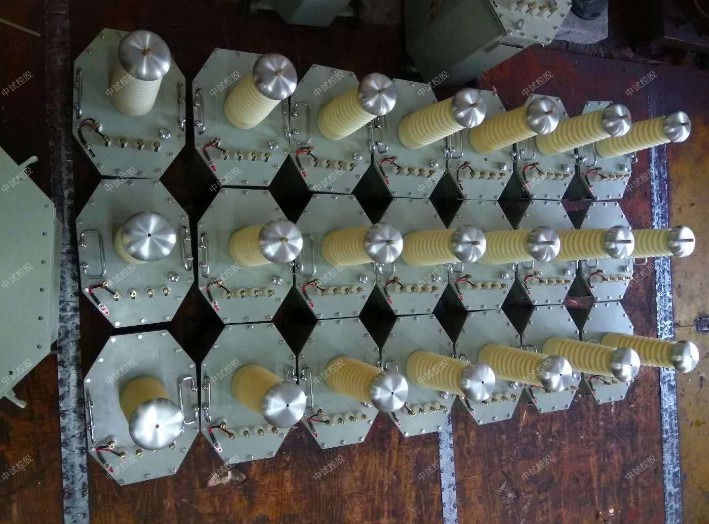

5KVA/50KV工频耐压试验装置又称升压器，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

承试类 三级：

工频耐压试验装置AC:5kVA/50kV承装修试设备操作过程注意事项：

1）、试验人员应做好责任分工,设定好试验现场的安全距离,中试控股仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
2）、被试品主要部位应清除干净，保持绝对干燥，中试控股以免损坏被试品和带来试验数值的误差。

3）、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。

4）、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表数据波动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。
