5KVA/50KV工频耐压试验装置/五级承试

产品简介

5KVA/50KV工频耐压试验装置/五级承试

产品简介：

具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

5KVA/50KV工频耐压试验装置/五级承试技术参数：

1、输入电压：AC 220(380)V 可选
2、低压输出：AC 0-250（430）V
3、低压电流：0-5/10/15/50A(可按客户要求定制)
4、输出容量：0-3/5/10/15 kVA(可按客户要求定制)
5、高压电压：0-50/100/150/200 kV(可按客户要求定制)
6、高压电流：0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
7、计时范围：0-9999S
8、环境温度：－20℃至50℃
9、电压精度 ≤1.5% ±1个字(F.S)
10、电流精度 ≤1.5% ±1个字(F.S)

产品特征：

1、5KVA/50KV工频耐压试验装置/五级承试采用一次压制而成高压套管。
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题。
3、睡式铁芯设计,有效提高产品的抗震性。
4、所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题。
5、所有产品均可通过1.1倍感应耐压试验。
6、绝缘油采用无色透明克拉玛依原装油。
7、高低压线采用高强度聚酯、无氧铜杆漆包线 。
8、铁芯采用全新武钢二硅冷轧硅钢卷片。

注意事项：

1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

产品简介：

5KVA/50KV工频耐压试验装置/五级承试是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

因此，我公司经过多年研发，终于研制出新一代SF6气体充气式试验变压器，改试验变压器采用新材料，新工艺的应用，使用六氟化硫气体作为介质使用，由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，极大的提高了试验变压器的使用寿命和精度，同时相比较于传统的油浸式试验变压器和干式试验变压器，充气式变压器大大降低了体积和重量。

产品特点：

1、使用方便，该充气变体积小，重量轻，同等功率比油变重量减轻20％－60％，同时洁净，无油污，勿需维护，不受恶劣气候环境影响，现场搬运勿须静止即可做试验，绝缘强度明显高于油浸试验变压器，电晕极小。
2、设计构思新颖， 仪器材质选择及工艺流程都是全新的，因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－９８>>标准要求。
3、选用优质材料，采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
4、直流输出方式创新，仪器巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换是工频高压交流输出还是高压直流输出。
5、选用优质串激绕组，仪器在高压绕组上加有一个串激绕组，在高压套管内部有两根出线结构。
6、测试精度高，仪器是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精度的局放仪，可以没有干挠的准确测量被试品的局放量。

注意事项：

1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

工作原理：

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入Y充气式试验变压器初级绕组，根据电磁感应原理，5KVA/50KV工频耐压试验装置/五级承试在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。

厂家推荐5KVA/50KV高压试验耐压变压器

简单介绍：

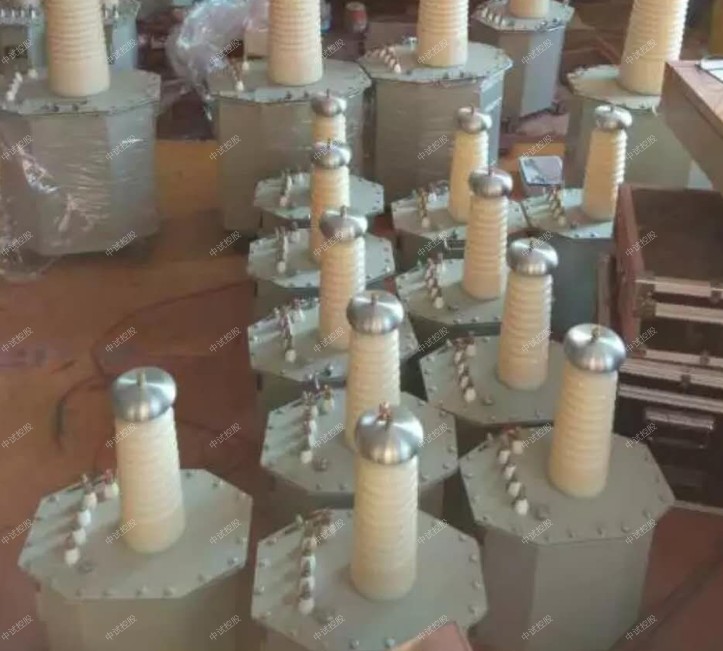

3KVA5KVA/50KV工频耐压试验装置，采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
5KVA/50KV工频耐压试验装置/五级承试是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

3KVA5KVA/50KV工频耐压试验装置,可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

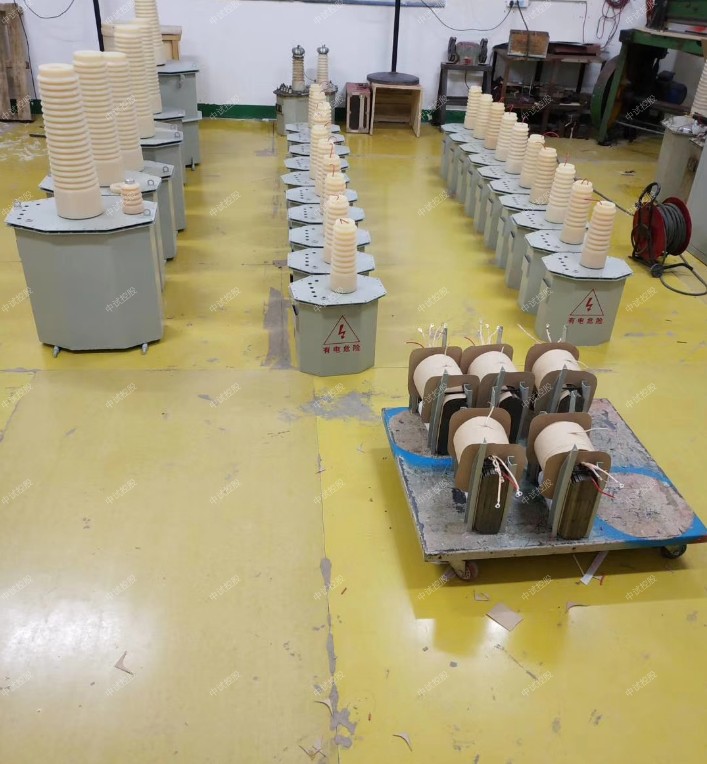

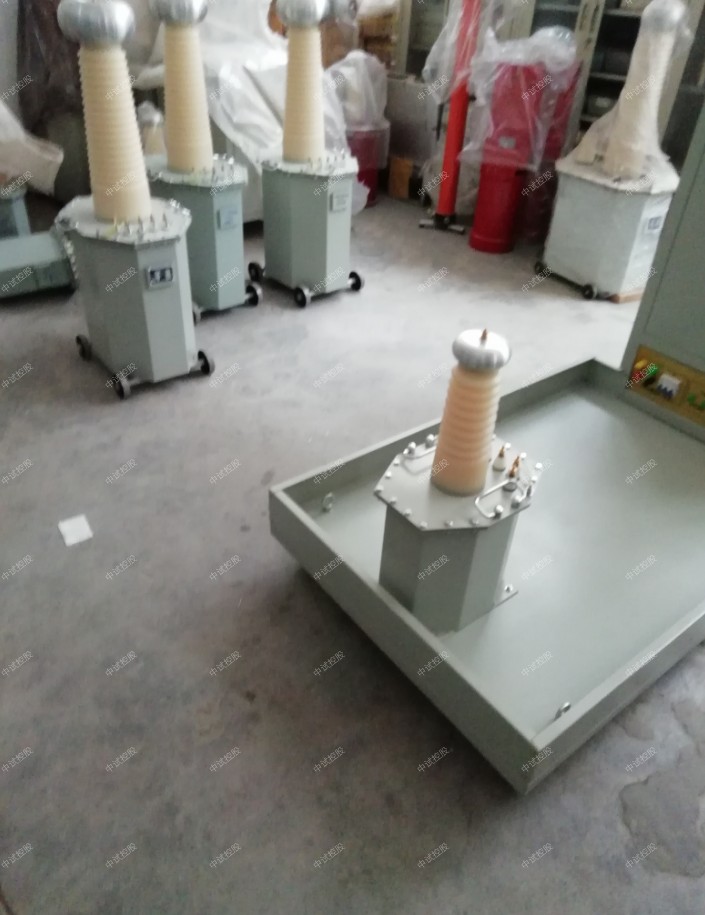

产品结构

3KVA5KVA/50KV工频耐压试验装置,采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

工作原理

    1、为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA（含10KVA）以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压

5KVA/50KV工频耐压试验装置/五级承试技术指示

1、使用环境条件
环境温度不高于+45℃、不低于—20℃；
空气相对湿度不大于90%；
海拔高度不超过2000米；
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、5KVA/50KV参数；
额定容量：5KVA

高压输出电压：50KV   高压输出电流：100mA

输入电压：0-200V

输入电流：2**



5KVA/220V控制台（操作箱）
额定容量：5KVA

输入电压：220V 50HZ ±10%

输出电压：0-230连续可调

输出电流：2**

仪表电压：100V

仪表指示：AC50KV

仪表电流：0-2**

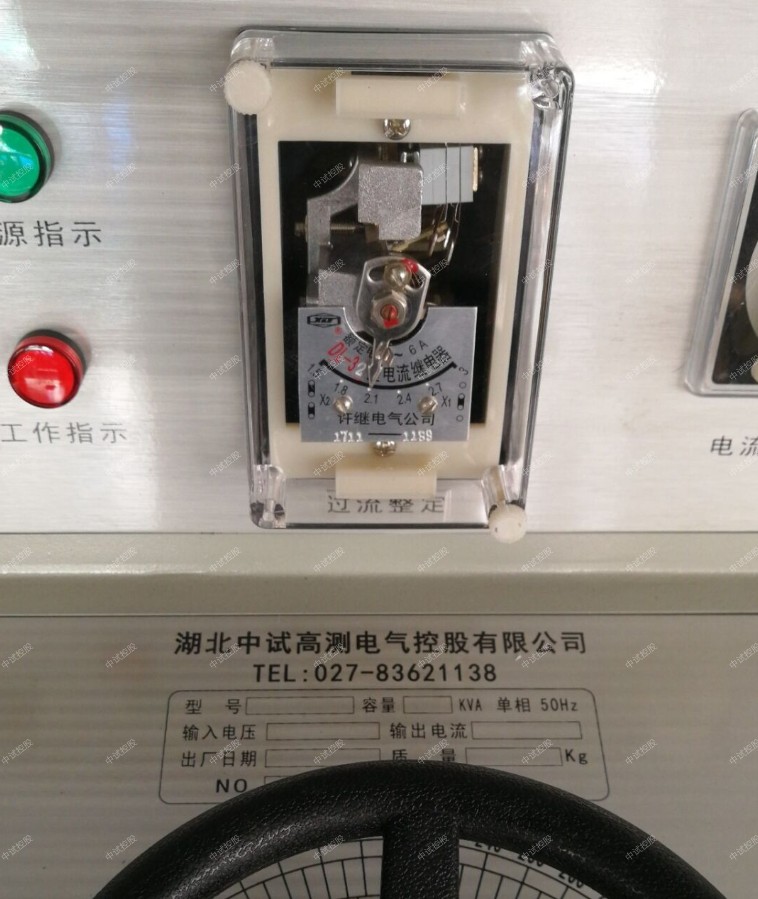

本控制箱（台）具有零位保护、过流调节、过流保护、时间调节、时间报警等功能。

一、产品概述

   5KVA/50KV五级承试工频耐压试验装置是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

工频耐压试验装置系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

二、产品结构

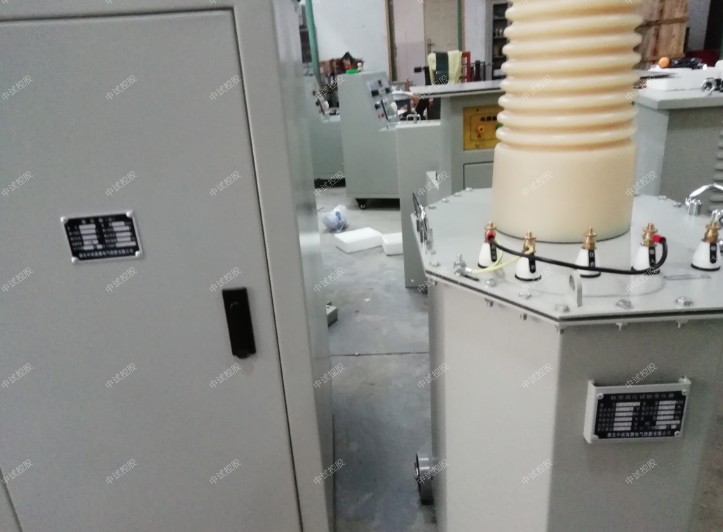

  铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。高压硅堆用特殊工艺封装在

套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

三、工作原理

    1、为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA（含10KVA）以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压



四、技术指示

1、使用环境条件

环境温度不高于+45℃、不低于—20℃；

空气相对湿度不大于90%；

海拔高度不超过2000米；

2、工作电压

电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）

3、5KVA/50KV参数；

额定容量：5KVA



高压输出电压：50KV   高压输出电流：100mA



输入电压：0-200V



输入电流：25A

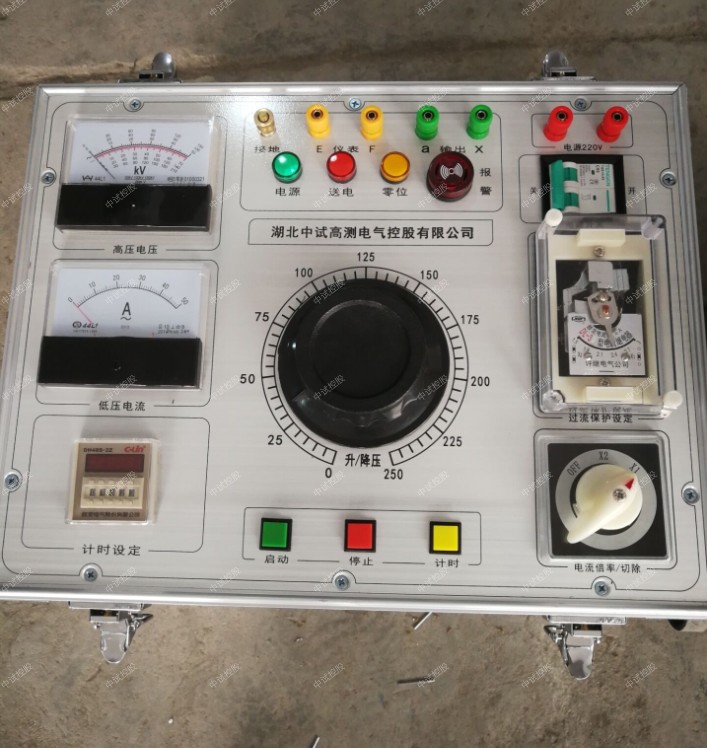

5KVA/220V控制台（操作箱）

额定容量：5KVA



输入电压：220V 50HZ ±10%



输出电压：0-230连续可调



输出电流：25A



仪表电压：100V



仪表指示：AC50KV



仪表电流：0-25A



本控制箱（台）具有零位保护、过流调节、过流保护、时间调节、时间报警等功能。

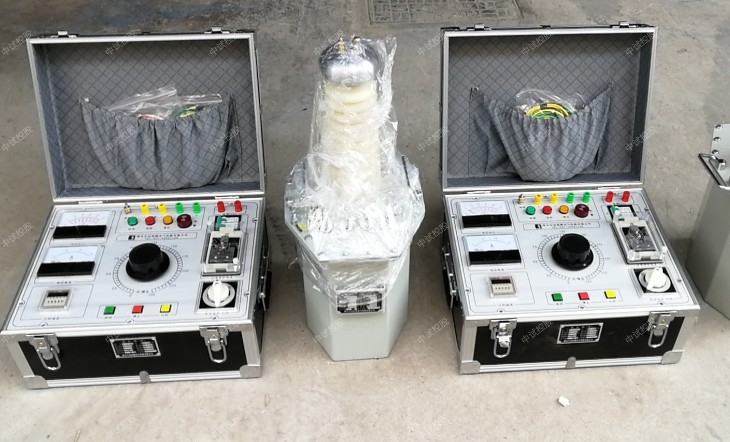

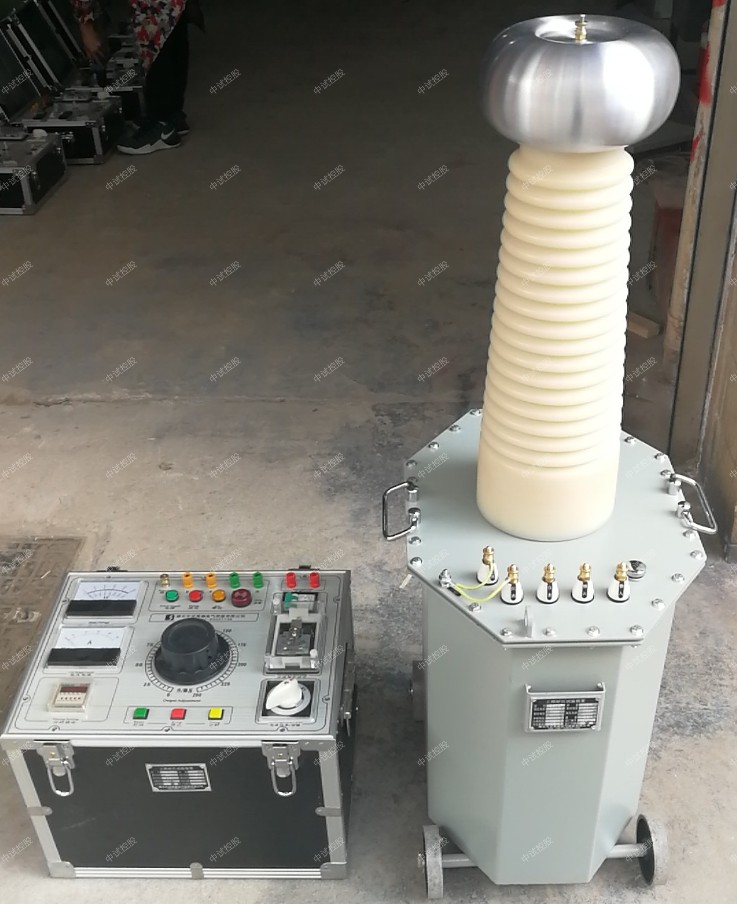

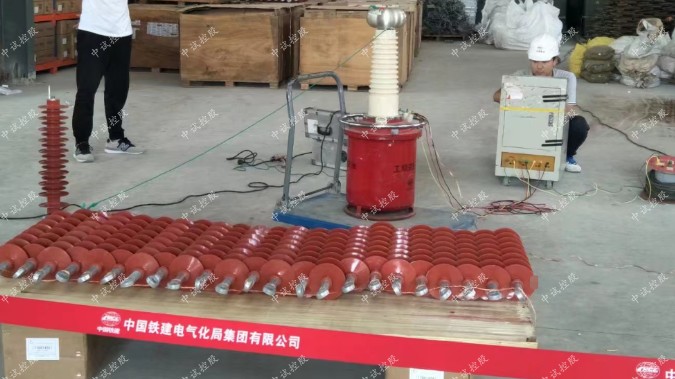

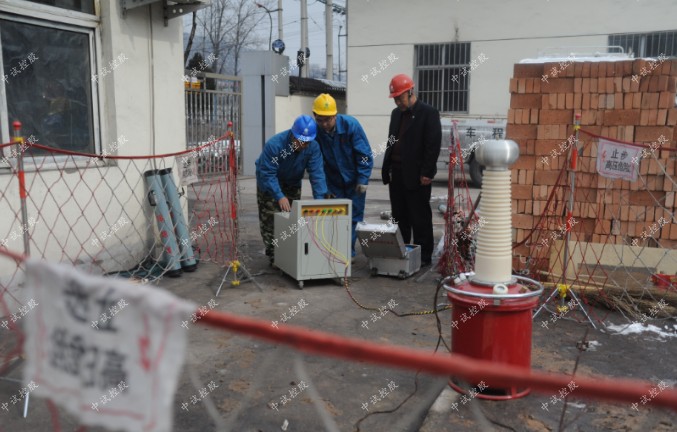

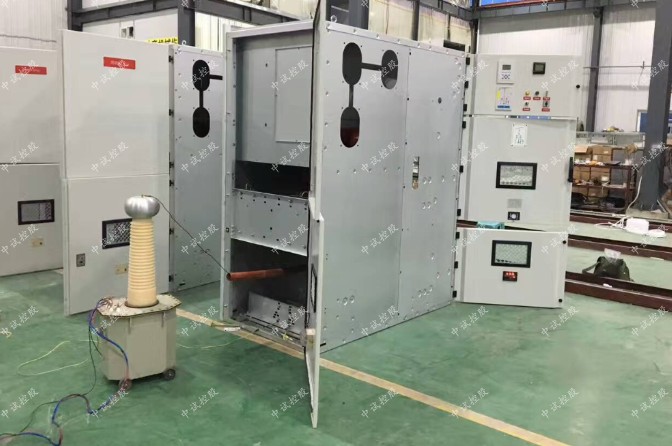

   5KVA/50KV工频耐压试验装置（试验变压器/控制箱）是中试控股根据国家行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的*产品。

产品别称：

试验变压器、工频耐压试验装置、交流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机.

产品特点：

●电压、电流、时间、状态信息及提示信息等数据读数清晰、直观；

●全中文界面，操作简单明了，可适应多种应用场合；

●轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

●全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

●按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；

●状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

●试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

●试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪洛或击穿时的电压；

●试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

●暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

●自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

●手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

●手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

●升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

●5KVA/50KV工频耐压试验装置采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。



技术要求：

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中；

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合下。

注：1、我厂试验变压器单台可做到交流300kV,容量300kVA；

        2、如果用户需要，我厂生产的GPY系列试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；

        3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；

        4、我厂还可根据用户的要求，定制各种特殊规格的试验变压器。

（试验变压器/控制箱）规格参数：

型号	输入电压	输出电压	低压电流	高压电流	外形尺寸(mm)	重量(kg)
3/50	AC200V	50kV	15A	60mA	320×240×620	40
5/50			25A	100mA	360×255×650	54
10/50			50A	200mA	410×285×750	72
15/50	AC400V		37.5A	300mA	440×290×760	93
20/50			50A	400mA	450×300×770	110
30/50			75A	600mA	480×320×800	180
50/50			125A	1000mA	550×350×840	244
5/100	AC200V	100kV	25A	50mA	460×350×1100	95
10/100			50A	100mA	490×350×1120	116
15/100	AC400V		37.5A	150mA	510×380×1180	160
20/100			50A	200mA	530×400×1200	182
30/100			75A	300mA	560×430×1250	205
50/100			125A	500mA	580×480×1350	225
15/150		150kV	37.5A	100mA	630×500×1650	235
20/150			50A	133mA	640×510×1680	240
30/150			75A	200mA	650×540×1710	255
50/150			125A	333mA	660×550×1750	285
20/200		200kV	50A	100mA	740×670×2100	300
30/200			75A	150mA	750×680×2200	350
50/200			125A	250mA	800×700×2250	420

1、按接线原理图连接好引线，并将变压器和控制箱可靠接地；

2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至"零"位；

3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；

4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；

5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。



注意事项：

2、变压器和控制箱应有可靠的接地；

3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；

4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。

5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。

6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。

试验变压器的容量选择

 标称试验变压器容量Pn的确定公式：Pn=kVn2WCt10-9 式中：Pn-标称试验变压器容量（kVA）；

  k -安全系数；Vn-试验变压器的额定输出高压的有效值（kV）；W -角频率，W=2πf,f为试验电源的频率；Ct-被试品的电容量（PF）。

  被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：

 棒形或悬式绝缘子 几十微法；电压互感器 200～500PF；分级套管 100～1000PF；电力变压器＜1000kVA ～1000PF；电力变压器＞1000kVA 1000～10000PF；高压电力电缆和油浸纸绝缘 250～300PF/m；气体绝缘 ～60PF/m；, , , , 封闭变电站，SF6气体绝缘 100～10000PF。

产品附件：

     1、使用说明书 1份；

     2、产品合格证 1份；

     3、产品出厂试验报告 1份。

     我厂对所有产品实行"三包"，欢迎用户选用我厂的产品，对我厂的产品质量提出宝贵的改进性意见。
