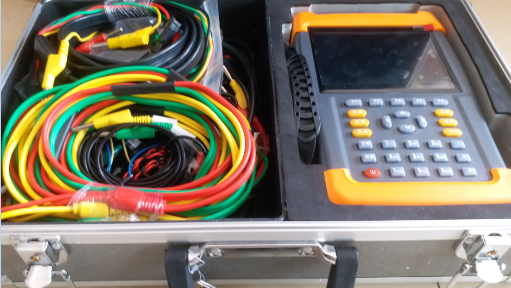

多功能矢量分析仪核心技术

产品简介

多功能矢量分析仪核心技术

产品特点

可进行保护装置回路矢量

分析，6路电流同时测试，一次接线即可完成测试，并直接给出正确接线图和判定结果。

可对三相三线高压计量回路进行接线分析判断，能区分48种方式的接线，并直接给出判定结果。

大容量锂电池供电，连续工作长达8小时。

3路电压，6路电流矢量同屏显示，国内首创。

集保护矢量分析、相位伏安测试、电能计量接线矢量分析、谐波分析多种功能于一身。

大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

可检测32次以内的电压和电流谐波的幅值、百分比含量。

可显示谐波柱状图，对谐波含量分布一目了然。

可显示电压电流的波形图，做为简单的数字示波器使用。

可测量电压和电流的综合谐波失真度。

用户可随时将测试的数据以记录的形式保存，最多可存储2000组。

预留USB接口，可扩展做为优盘存储设备。

产品参数

输入特性	电压测量范围： 0~450V
	电流测量范围： 0~6A
准 确 度	电压、电流、频率： ±0.2%
	功 率： ±0.5%
	相 角： ±2°
工作温度	－15℃~ +40℃
工作电源	内置大容量锂离子充电电池或外接交流220V电源
绝 缘	电压、电流输入端对机壳的绝缘电阻≥100MΩ
	工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验
体 积	250mm×160mm×60mm
重 量	1.8kg

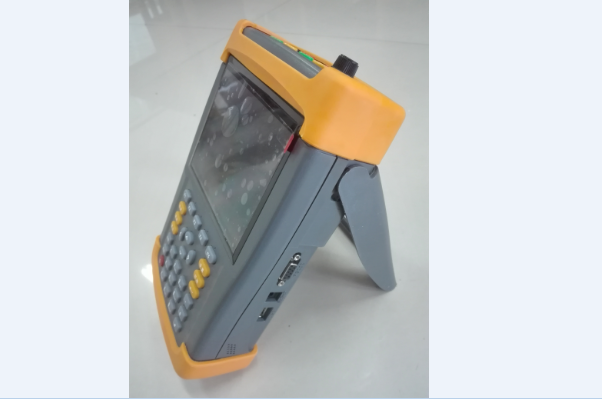

电能表现场校验系统

产品概述

执行标准：GB776-76

手持式三相电能表现场校验仪是一种体积小、重量轻、简便实用的计量校验工具，可现场校验电能表的误差、检查计量装置的接线是否正确

检测计量用电流互感器的变比和极性、测量用户电能质量（包括电压谐波、电流谐波、电压平衡度、总谐波失真度等）；

通过测试可判断用户是否有偷窃电的行为，计量精度是否满足国家标准的要求，用户是否对电网的质量造成谐波污染，功率因数是否达标，避免电力系统的损失。

仪器配备了500A高精度钳型互感器，能够直接测量并诊断低压电能计量装置计量是否正常

兼备用电监察及相位伏安表功能，可在用电稽查、供电所、计量、调度、继保等部门作为标准及检查工具使用，并可实现多种测试仪器的功能；是一种性价比极高的设备。

产品特点

采用大屏幕高点阵彩色液晶显示器；汉字、图形化显示，清晰度高；

可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、低压CT的一次电流和二次电流、变比、极性；

直观显示三相电压、电流的向量图，并直接给出三相三线计量装置48种接线判定结果；

可进行电度表的走字试验，查处用户换铭牌和字轮的窃电手段；

配备了高精度钳形电流互感器，取样方便，安全；可在不停电,不改变计量回路接线的情况下检测三相四线和三相三线计量装置综合误差（含接线、电能表、低压CT误差）；

可对各种类型的无功电能表进行校验；

内置大容量数据存储器，可存储2000块表的检测数据, 包括电表信息、电压、电流、相位、功率、功率因数、向量图等；掉电后数据可保存100年以上；

具有RS232接口，可与计算机通讯，实现数据管理并进行报表打印；

可进行2～32次谐波的检测，显示各次谐波的含量或幅值；可自动计算总谐波失真度；

可显示各相电压和电流的实时波形，用于判断电压和电流的质量是否良好；

可扩展测量CT变比值、极性、变比误差和角差；

内置高性能锂离子充电电池，可连续工作8小时以上。

产品参数

输入电压	AC50～450V
电流量程	5A、500A（钳表），5A（内置电流互感器）
频率范围	45Hz ~65Hz，准确度：±0.01Hz
相位测量范围	0°～360°，准确度：±0.1o
电流、电压、有功功率、有功电能准确度等级	0.05或0.1 （内置电流互感器），0.3 或0.5 （钳型电流互感器）
无功电能准确度等级	0.3（内置电流互感器）
输入阻抗	电压回路≥300kΩ，电流回路≤0.01Ω
输出标准电能常数	10000p/kw.h（5A），100p/kw.h（500A）
工作温度	20℃～+50℃
24小时变差	≤0.02%
工作电源	内置高性能锂离子充电电池
整机功耗	小于3VA
体 积	250×160×60（mm）
重 量	1.8kg

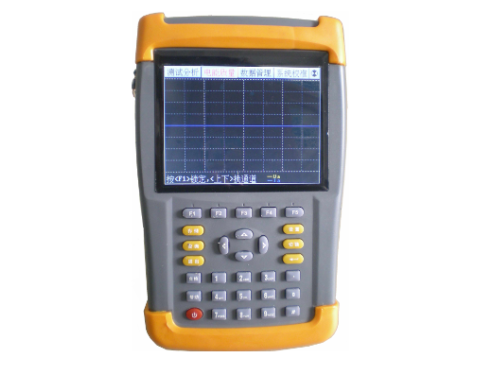

电能质量测试仪

产品概述

随着我国国民经济的蓬勃发展，用电量的逐年增多，电力负荷急剧加大，各种不同性质的用电负荷（特别是冲击性和非线性负荷容量）的不断增长

对电网的电能供电质量造成了很大的影响，突出表现为电网谐波含量增大、波形畸变严重、电压波动与闪变和三相不平衡超出允许范围等电能质量相关问题。

为了解决以上的问题，首先要能对以上现象进行准确的测量与分析，基于这样的需求适时开发研制出GDPQ-300H 手持式电能质量分析仪。

这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器配备高精度、高线性度的电压互感器和电流互感器

使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便。

采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

产品特点

仪器尺寸小、重量轻、携带方便；

内置高性能锂离子电池，可使仪器在无外接电源的情况下持续工作8小时，方便现场测试；

多参数：可同时测量电压、电流基波、2-64次谐波、相位、频率、功率、功率因数等参数；

可进行计量回路和保护装置回路的矢量分析；

可测量总谐波畸变率；

可测量各相电压、电流的短时闪变和长时闪变；

可测量电压平衡度；

可显示各相参量的实时波形，用于简单的示波器功能；

可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；

内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上；

5.7寸大屏幕彩色液晶屏显示器，；

谐波测量，按国标判别谐波是否超标，一目了然；

数据可以存储U盘，以便历史查询。

可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化规律，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可忽视的作用。

产品参数

项目	参数
通道数	三相电压、三相电流
测量范围	电压0-450V 电流 0.05-6A
谐波误差	精度满足国标A/B级要求
频率测量误差	≤0.01Hz
电压偏差	≤0.2%
相角误差	≤0.1%
功率偏差	≤0.5%
显示屏	320×240、彩色宽温液晶屏
充电电源	AC220V±20%频率 45Hz-55Hz
电池工作时间	≥8小时
功耗	<4VA
环境温度	-10℃～50℃
相对湿度	0-80% 无冷凝
外观尺寸	260mm×160mm×60mm（长×宽×高）
重量	2Kg
